三爪式气动夹紧执行机构结构设计

　　在自动化产线的工件装夹、机加工工位的工件固定、装配线的零部件定位场景里，这类气动夹紧执行机构是替代手动装夹、提升工位节拍的核心执行部件，相比手动螺旋夹紧、偏心轮夹紧结构，气动驱动的形式能实现快速的夹紧与松开动作，适配连续化生产的节拍要求，尤其在小尺寸轴类、盘类零件的加工与装配工序中，这类内撑或外夹式的三爪夹紧结构，能保证装夹的同轴度，减少装夹找正的辅助时间。

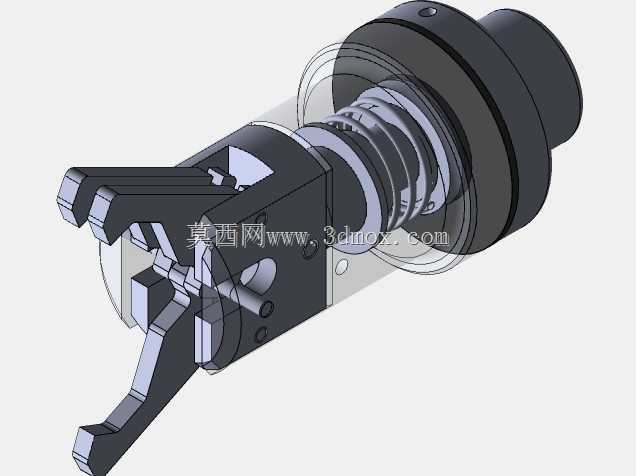

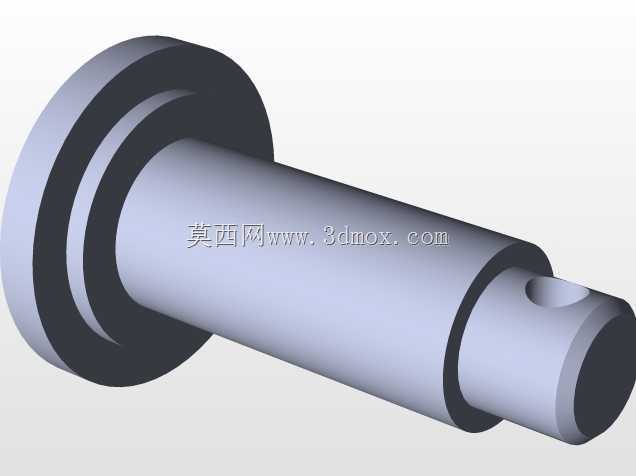

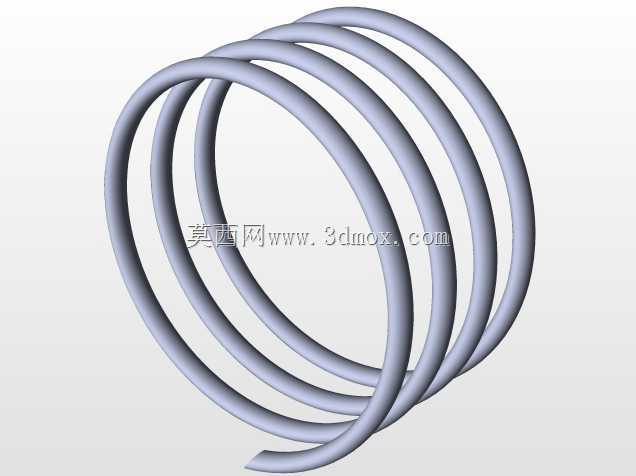

　　从结构功能来看，该机构采用压缩空气作为动力源，通过内置的活塞结构将气缸的直线推力转化为前端夹爪的径向收张动作，夹爪的型面根据常见装夹工件的外形做了适配设计，接触部位做了圆角过渡，避免装夹过程中刮伤工件表面；内部设置了复位弹簧，在气源断开或者泄压状态下，能推动活塞复位，带动夹爪回到初始位置，防止失压状态下工件脱落引发安全隐患。夹爪与内部的斜楔滑块做了配合设计，通过斜楔的角度放大气缸的输出推力，保证夹紧力足够克服加工过程中的切削力、装配过程中的压装力，避免工件出现位移。

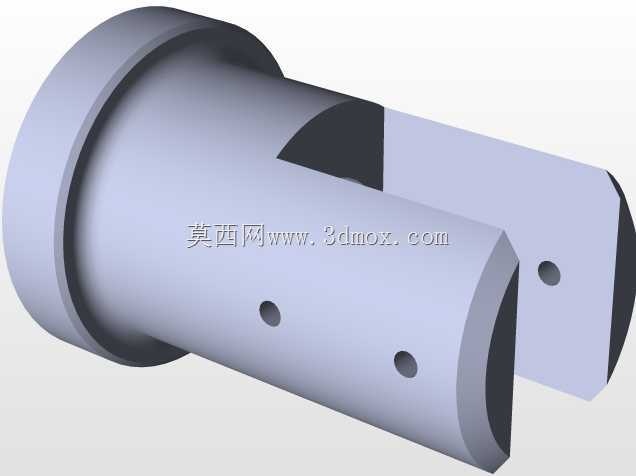

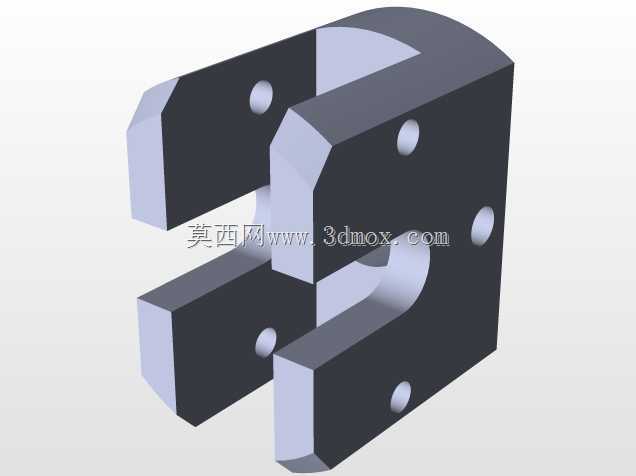

　　设计过程中，首先要明确装夹工件的尺寸范围与所需夹紧力，以此反推气缸的活塞直径、驱动气压的取值范围，斜楔的升角需要兼顾力的放大倍数与机构的自锁性能，升角过小会导致夹爪行程不足，升角过大则会出现推力不足、甚至夹紧后无法松开的卡滞问题。夹爪的导向结构采用了本体上的精密滑槽配合，保证三个夹爪的径向运动同步性，避免出现不同步导致的工件装夹偏心问题；前端的安装法兰做了标准化的止口设计，能直接适配常见的机床主轴端面、工装板安装位的连接尺寸，不需要额外做转接板设计，减少安装调试的工作量。

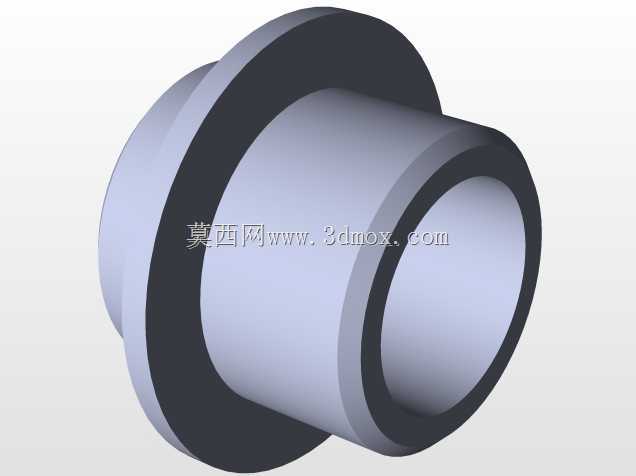

　　安装边界方面，该机构的主体为圆柱形结构，最大外径位于后端的气缸缸体位置，安装时需要预留足够的径向空间，避免与周边的送料机构、刀具结构产生运动干涉；轴向尺寸上，夹爪完全伸出与完全收回的行程差需要纳入工位的轴向空间计算，保证工件上下料时夹爪不会与输送线的挡停结构产生碰撞。气源接口位于缸体的侧部，安装时需要预留气管的弯曲半径，避免气管弯折导致气路不通。机构的运动部件之间设计了防尘密封结构，能阻挡加工过程中的切屑、粉尘进入机构内部，减少滑块与滑槽的磨损，延长机构的维护周期，适配金属切削、粉尘较多的生产工位使用场景。

　　在实际选型应用中，需要根据工位的装夹节拍调整驱动气压的大小，气压过高会导致夹爪动作过快，产生较大的冲击，容易碰伤工件或者导致机构内部的连接部件松动；气压过低则会导致夹紧力不足，工件装夹不稳。夹爪的接触型面可以根据实际装夹的工件外形做快换设计，不需要更换整个夹紧机构，就能适配不同直径、不同外形的工件装夹需求，提升机构的通用性能，减少产线换型的成本与时间。
