经典直板智能手机外观结构三维数模

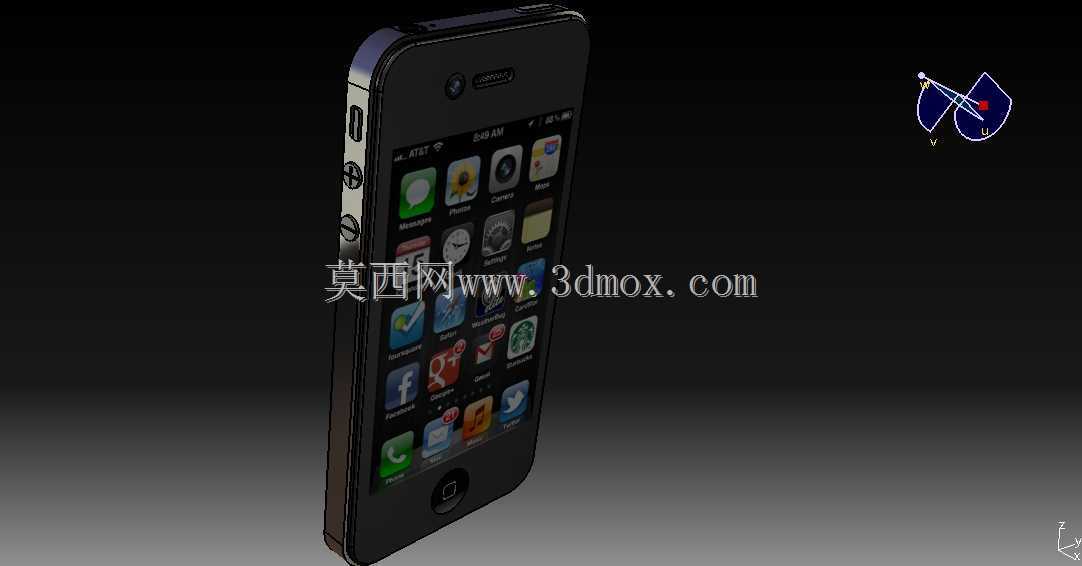

　　这款三维数模还原的是经典直板触控智能手机的完整外观与结构细节，在消费电子结构设计领域，这类数模常被用作同形态产品开发的参考基准，也可用于产品展示、人机交互验证、装配工艺推演等多个场景。从实际应用来看，这类直板触控手机的结构设计需要兼顾手持握持的人机工程学、内部元器件的堆叠空间、外观件的装配公差配合，以及日常使用中的抗摔、耐磨等结构可靠性要求。数模完整还原了设备正面的触控屏区域、顶部的听筒与前置传感开槽、底部的圆形实体按键，侧面的音量调节按键、静音拨片、SIM卡槽开孔，以及背部的摄像头模组、闪光灯区域的结构细节，所有外观曲面的过渡都做了连续顺滑处理，符合量产消费电子产品的外观面工艺要求。在设计思路上，

　　这类直板手机采用前后玻璃面板搭配金属中框的经典结构，中框作为整个设备的结构承力主体，既要为前后玻璃面板提供安装定位的止口结构，也要为内部的主板、电池、摄像头模组、排线等元器件预留精准的安装位，同时侧面的按键结构需要做独立的腔体设计，兼顾按键的按压手感与整机的密封防尘要求。数模中还原的机身圆角弧度、侧边棱线的倒角处理，都是经过多轮握持手感验证后确定的参数，能够在单手握持时让机身重量均匀分布在手掌接触区域，减少长时间握持的硌手感。从安装边界来看，这类设备的整机厚度控制在十毫米以内，机身长宽比例接近2:1，适配绝大多数成年人的单手握持尺寸范围，正面屏幕区域的黑边宽度做了等宽处理，既能够为屏幕的固定结构预留足够的安装空间，

　　也能保证正面外观的视觉对称性。在结构细节上，机身底部的扬声器开孔、麦克风开孔、数据接口的位置都做了精准的位置还原，这些开孔的位置需要兼顾内部声学腔体的设计、排线的走线路径，以及用户日常使用时的遮挡问题，比如数据接口设置在机身底部居中位置，能够适配绝大多数通用充电线材的插拔操作，扬声器开孔设置在底部侧边，能够避免用户横屏握持时手掌遮挡出声区域。侧面的按键采用独立的金属按键设计，按键与中框之间的间隙控制在零点几毫米的公差范围内，既能够保证按键按压时无卡滞，也能避免日常使用中灰尘、水汽通过按键间隙进入机身内部。背部的摄像头模组采用凸起式结构设计，数模中还原了摄像头保护镜片的安装台阶、闪光灯的透光区域结构，

　　这类凸起结构需要在设计时做额外的结构强度加强，避免日常放置时摄像头区域直接接触桌面造成镜片磨损，同时也要为摄像头的对焦马达、感光元件预留足够的垂直安装空间。在实际的产品开发流程中，这类完整的外观结构数模可以直接用于手板制作的加工依据，通过CNC加工或者3D打印制作外观手板，验证外观的视觉效果、握持手感、按键的按压反馈，也可以用于结构开模前的干涉检查，验证各个外观件之间的配合间隙是否符合装配要求，避免开模后出现结构干涉需要反复修模的问题。对于结构设计从业者来说，这类经典机型的结构数模是很好的学习参考资料，能够直观了解消费电子类产品在紧凑空间内的结构堆叠思路、外观曲面的处理方式、不同材质部件之间的配合结构设计，以及人机工程学在手持类产品设计中的具体落地方式。数模中所有的外观曲面都采用G2连续的曲面构建方式，能够直接对接后续的外观渲染、模具加工等流程，不需要做额外的曲面修补工作，各个部件之间的分模线位置都做了合理的隐藏处理，让整机外观的视觉整体性更强，分模线设置在机身侧边的棱线位置，既能够降低模具加工的难度，也能避免分模线出现在用户经常接触的外观正面区域，影响产品的外观质感。
