六旋翼小型航拍作业无人机结构设计

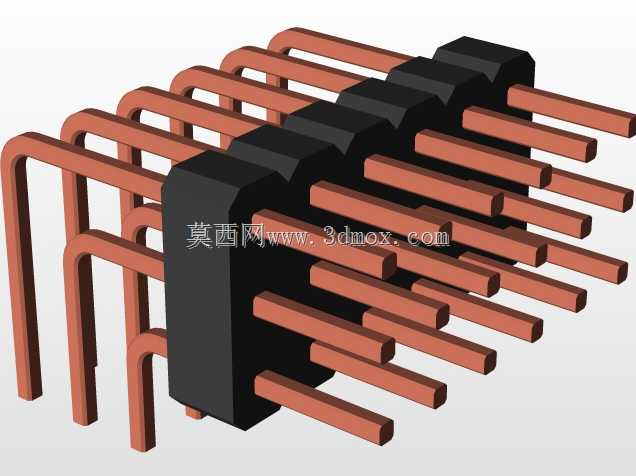

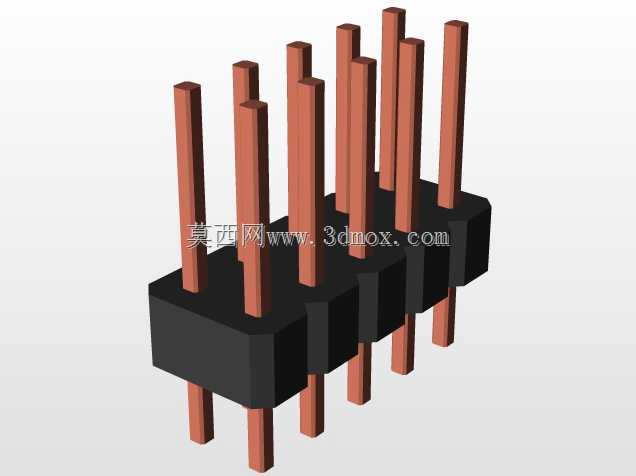

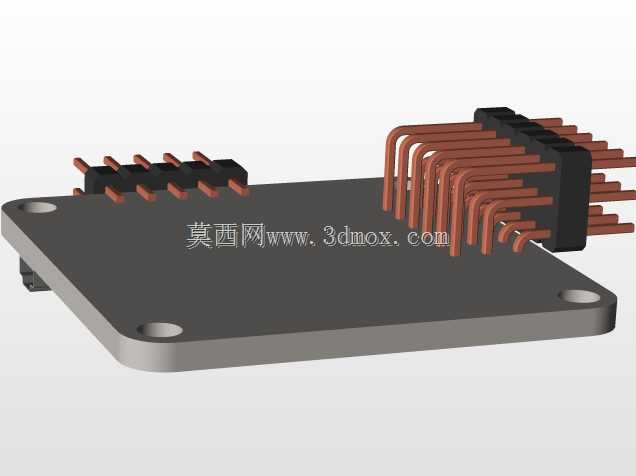

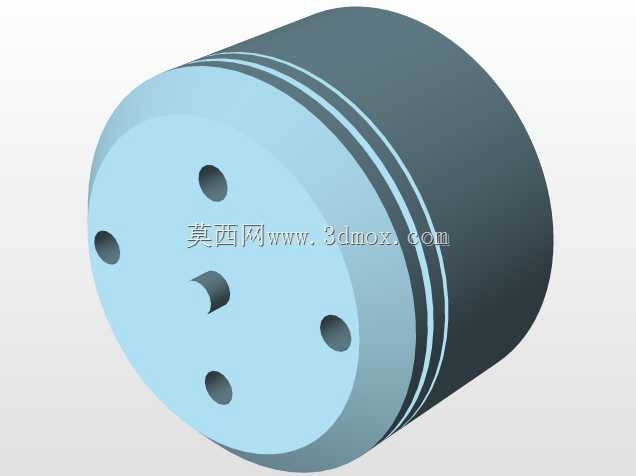

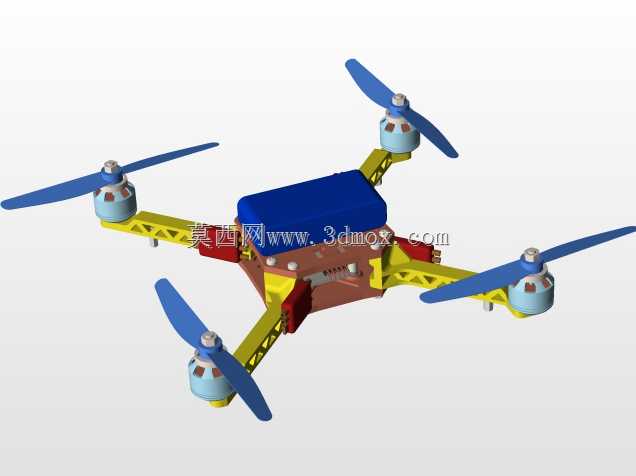

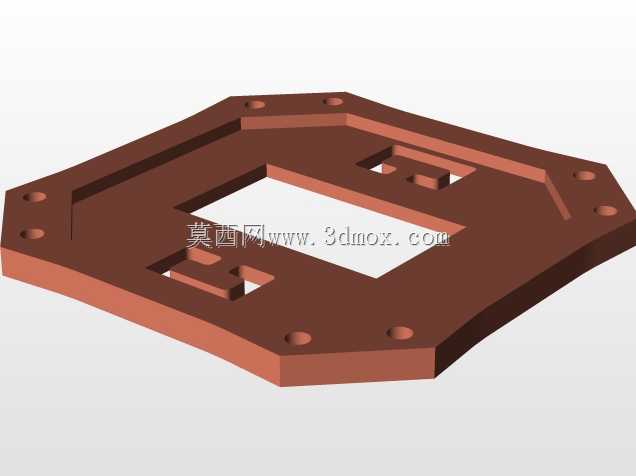

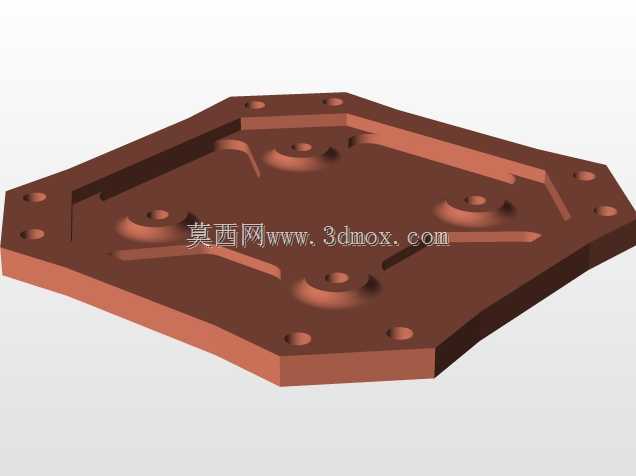

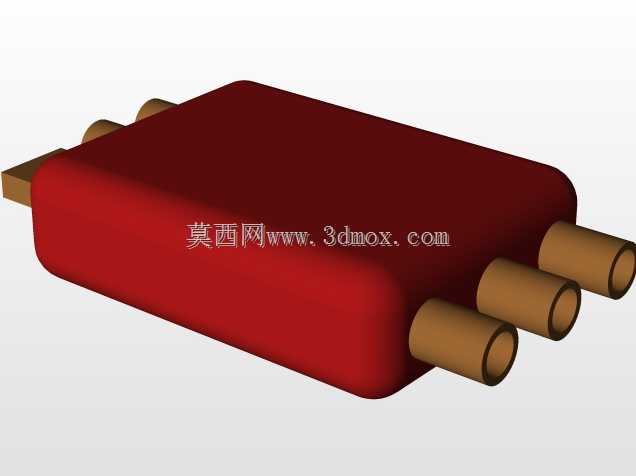

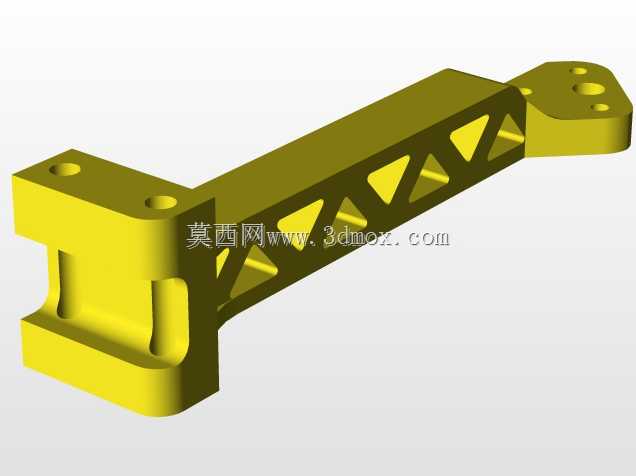

这款六旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可覆盖园区巡检、农林样方航拍、小型场地测绘这类对起降空间要求低、飞行灵活性要求高的场景，不需要专用起降跑道，在平整的硬质地面甚至楼顶平台都能完成起降操作。从结构布局来看，采用六轴对称分布的机臂设计，相比四旋翼构型，单动力单元失效时仍能维持短时姿态稳定，抗风冗余度更适配城郊、林带这类存在紊流的作业环境，机臂采用桁架式镂空结构，在保证抗弯扭强度的前提下尽可能降低结构自重，预留的走线槽可直接将电调控制线、动力线内嵌布置，避免飞行过程中线缆晃动带来的气动干扰与结构剐蹭风险。中心载荷舱采用模块化快拆设计，上部舱体可根据作业需求替换搭载可见光相机、多光谱传感器或者小型抛投模块，舱体与机臂连接位置设置了减震胶柱安装位，可过滤动力单元传递的高频振动，避免成像设备出现画面抖动模糊的问题。机臂末端的动力安装座预留了标准电机孔位，适配常用的22、23系列外转子无刷电机，安装座下方设计了起落架连接凸台，搭配轻量化的柱状起落架，可保证起降时机腹下方搭载的载荷不会与地面发生剐蹭，起落架高度预留了35mm的载荷安装空间，可兼容多数小型民用航拍与检测载荷的安装尺寸。设计过程中重点考量了维护便捷性，所有机臂与中心舱的连接都采用快拆卡扣结构，不需要额外工具就能完成单根机臂的更换，日常外场作业时如果出现机臂磕碰损伤，可快速替换备件恢复作业能力。中心舱内部预留了飞控、电池、电调的分层安装位，电池仓设置在舱体最下方重心位置，可适配3S、4S规格的航模锂电池，安装位设计了绑带固定槽，避免飞行过程中电池移位导致整机重心偏移影响飞行姿态。整机的气动外形没有做多余的流线包覆，优先保证结构的可维护性与改装拓展性，所有连接位置的安装孔位都做了公差适配，保证3D打印或者CNC加工后的零件可直接装配，不需要二次修配。机臂的长度经过重心配平计算，单根机臂长度控制在160mm，整机展开后对角轴距控制在450mm，折叠后（如果选配折叠机臂件）尺寸可缩小到200mm见方，方便放入常规的户外作业背包携带。动力单元的安装角度做了微小的外倾设计，可提升姿态调整的响应速度，在做低空绕点飞行、悬停微调时的操控精度更高，适配测绘作业时对航线精度的要求。
