立式升降式墨水搅拌混合设备结构设计

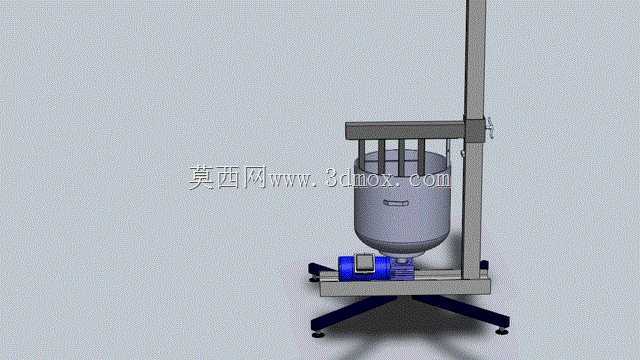

　　这款立式搅拌混合设备主要面向墨水生产、小批量色浆调配的作业场景，在文具制造、印刷耗材生产的配料工段承担多组分液态物料的均质分散任务，可适配水性、溶剂型等不同体系的墨水原料混合，避免配料过程中出现颜料沉降、组分分层的问题，保障成品墨水的色浓度均匀性与流变性能一致性。从结构布局来看，设备采用单立柱悬臂式升降设计，底部为十字形支脚结构，每个支脚末端配置可调式防滑脚垫，可在不平整的车间地面上调整水平度，安装时仅需预留对应支脚展开范围的地面空间，无需额外打膨胀螺栓固定，适配小批量试制车间、实验室配料间的灵活布置需求。立柱采用矩形截面型材加工，表面做硬质阳极氧化处理，耐磨性能优异，可承受搅拌过程中产生的径向载荷，避免长周期运行后出现立柱变形、

　　升降卡顿的问题。升降滑座通过直线轴承与立柱配合，可沿立柱轴向调整搅拌组件的作业高度，调整到位后通过侧面的锁紧手柄实现位置固定，既可以在搅拌作业时将搅拌桨完全沉入料桶内的物料液面以下，也可以在换料、清洗设备时将搅拌组件抬升至料桶上方，方便操作人员取出料桶、清理搅拌桨上残留的物料。搅拌执行部分采用多根平行布置的直叶桨结构，相比传统的单桨叶结构，多桨叶的布置形式可以在料桶内形成多组循环流场，减少搅拌死角，对于含有固体颜料颗粒的墨水物料，可在较短时间内实现颗粒的均匀分散，避免局部颜料团聚形成色点。料桶采用上直下锥的结构设计，底部锥角角度经过流场仿真优化，可避免搅拌过程中物料在桶底拐角处形成沉积区，锥底最低处预留出料接口位置，

　　用户可根据自身产线需求加装出料阀门，混合完成后的物料可直接通过锥底排出，减少物料残留。驱动部分布置在设备底部的机架平台上，采用立式安装的减速电机直接驱动搅拌轴转动，传动路径短，传动效率高，相比顶置驱动的结构，可降低设备整体重心，提升搅拌作业时的设备稳定性，避免高速搅拌时设备出现晃动。底部机架平台预留了电机安装的调节腰型孔，可在装配时调整电机轴与搅拌轴的同轴度，减少轴系运转时的径向跳动，延长密封件与轴承的使用寿命。在设计过程中，针对墨水物料易粘附、易残留的特性，所有与物料接触的部件均采用光滑圆弧过渡设计，没有易积存物料的死角结构，搅拌桨与料桶内壁之间预留了均匀的间隙，既避免搅拌过程中桨叶刮蹭桶壁造成金属碎屑污染物料，

　　也可以减少桶壁附近的物料滞留层，提升混合效率。设备的外形尺寸经过紧凑化优化，整体占地范围小，立柱高度适配常规容积的配料桶作业需求，升降行程覆盖从料桶放入到完全抬升清洗的全范围，操作人员无需借助登高工具即可完成所有日常操作、清洗维护工作。考虑到小批量生产场景中经常需要更换不同颜色、不同配方的物料，设备的料桶采用可分离式设计，没有与机架做硬连接，更换物料时可直接将料桶取下清洗，也可配置多个料桶对应不同配方的物料，减少换料清洗的等待时间，提升多品种小批量生产的作业效率。搅拌轴的下端没有设置底轴承，避免底轴承位置积存物料造成清洗困难，也防止轴承润滑脂泄漏污染墨水物料，轴系的支撑全部集中在升降滑座内部的轴承组上，经过载荷校核，可承受搅拌过程中产生的轴向与径向载荷，保障长周期运行的稳定性。
