FPV航拍设备专用摄像机固定支架结构

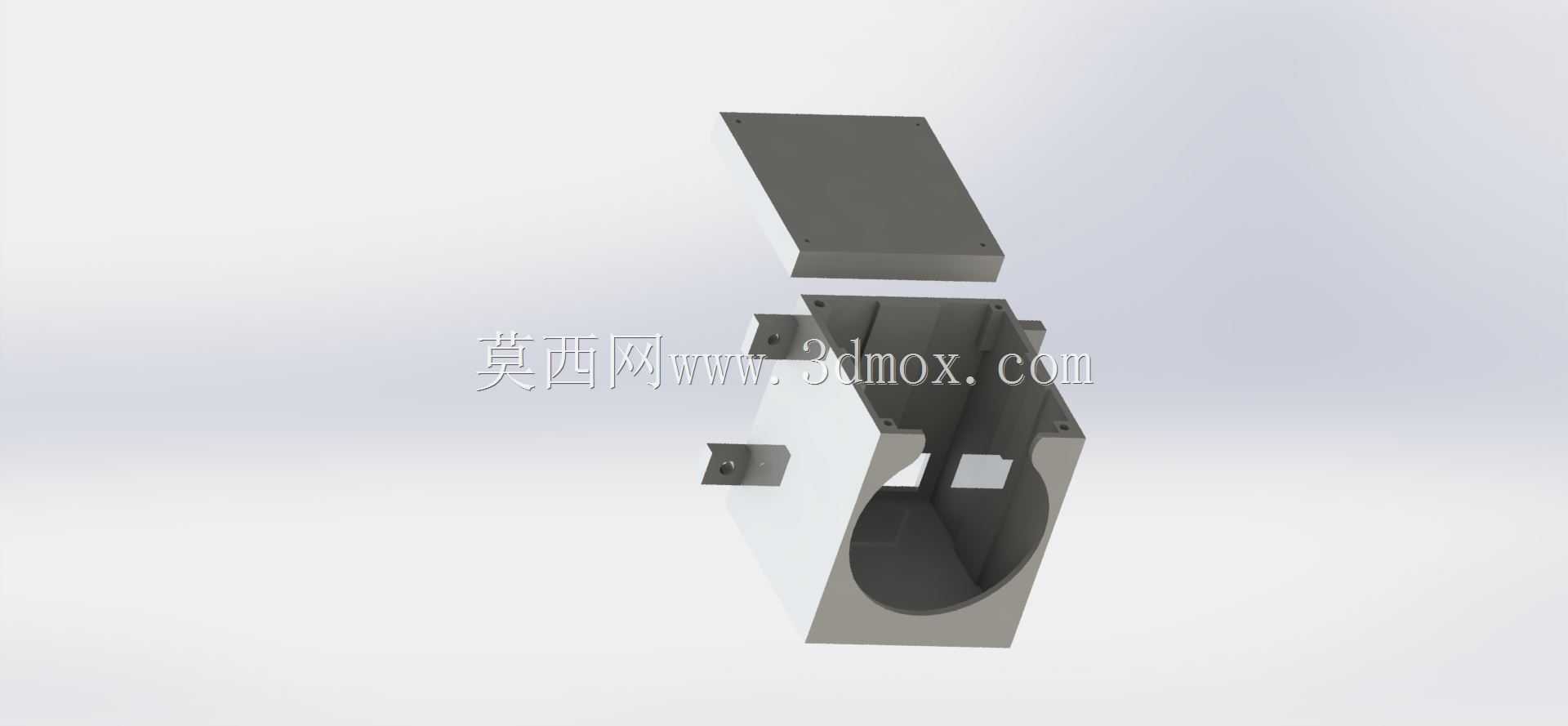

　　在穿越机FPV航拍作业场景中，摄像机的固定稳定性直接决定了拍摄画面的清晰度与设备飞行过程中的安全性，这款支架正是针对FPV设备的机载摄像需求开发的专用固定结构。不同于普通平面安装支架，该结构采用分体式壳体设计，主体为带半圆弧避让槽的盒型承托结构，上盖为独立平板封盖，两者通过侧边预留的安装孔位实现螺丝锁合，能够将摄像机完全包覆在内部空腔中，既可以为摄像设备提供硬质防护，避免飞行过程中碰撞树枝、建筑边角或者炸机时直接冲击镜头与机身，也能减少飞行过程中气流直接冲刷摄像机带来的高频振动，避免画面出现果冻效应。

　　从实际安装适配角度来看，支架主体侧边伸出的带孔安装耳是核心连接结构，安装耳的孔位间距与FPV机架前端的预留安装位完全匹配，不需要额外打孔或者加装转接件就可以直接固定在机架的前置安装区域，安装时只需要将摄像机按照镜头朝向对准半圆弧避让槽的位置放入空腔，调整好镜头的俯仰角度后扣合上盖锁紧侧边螺丝即可完成装配，整个安装过程不需要复杂的调试，能够适配市面上多数尺寸匹配的FPV专用高清摄像机。半圆弧避让槽的设计并非简单的开孔，其圆弧曲率与摄像机镜头的外圈弧度相契合，既能够给镜头留出足够的取景视野，不会在画面边缘出现支架遮挡形成的暗角，也能从镜头外圈位置提供侧向支撑，避免飞行过程中摄像机在空腔内出现横向窜动。

　　结构设计上，该支架的壁厚采用均匀等厚设计，在保证结构强度的前提下尽可能控制整体重量，毕竟FPV设备对起飞重量的敏感度极高，过重的挂载会直接影响飞行续航与机动灵活性，等厚的壳体结构也便于采用轻量化的加工工艺成型，不管是3D打印快速制样还是批量注塑生产都能保证成型精度，减少壁厚不均带来的变形问题。支架内部的空腔预留了少量冗余空间，并非完全与摄像机外形严丝合缝，这部分空间可以用来粘贴薄款减震泡棉，进一步过滤机架传递过来的电机振动，对于追求极致画面稳定性的航拍场景，使用者可以根据自身使用的摄像机实际尺寸，在空腔内壁粘贴不同厚度的泡棉来调整夹持紧度，不需要对支架本身进行二次切削加工。

　　从安装边界来看，支架整体的外轮廓尺寸控制得非常紧凑，安装到FPV机架前端之后，不会超出机架的整体宽度与前端长度边界，不会在飞行过程中增加额外的风阻，也不会干扰机架前部的螺旋桨气流，避免因为支架突出导致的气流紊乱影响飞行姿态稳定性。上盖与主体的锁合孔位采用对称分布设计，锁紧之后的受力均匀，不会出现单侧翘起的问题，即使在大机动飞行、急停急转的工况下，上盖也不会因为惯性冲击出现松脱。侧边的安装耳与主体壳体为一体化结构，没有采用拼接或者粘接的方式连接，能够承受飞行过程中产生的持续振动与瞬时冲击，避免安装耳断裂导致摄像机脱落的问题。

　　在实际使用场景中，这款支架不仅可以用于普通FPV航拍的摄像机固定，也可以适配同尺寸的图传摄像头安装，其半圆弧避让槽可以根据摄像头的镜头尺寸灵活适配，只要镜头直径在避让槽的圆弧尺寸范围内，都可以通过内部加垫泡棉的方式实现稳定固定。不同于外露式的摄像头固定座，这种包覆式的支架结构还能在雨天或者沙尘环境下为摄像机提供一定的防护，减少雨水、沙尘直接接触摄像机机身接口的概率，提升设备在复杂环境下的作业可靠性。支架的边角位置全部做了小圆弧倒角处理，没有尖锐的棱角，既可以减少安装过程中划伤手或者划破线材的风险，也能降低飞行过程中棱角处产生的风阻与气流噪音。
