轴211A款IP摄像头防护外盖结构

　　做安防监控设备结构设计快八年，经手的摄像头外壳类零件少说也有上百套，这次拆解复建的轴211A款IP摄像头外盖，是户外小型枪机配套的典型防护结构件，日常在园区周界监控、商铺门口点位、家用室外监控场景里随处可见，这类外盖的核心作用，是给内部的镜头模组、红外补光板、拾音元件提供可靠的物理防护，隔绝户外的雨水、浮尘，同时规避外力磕碰直接损伤核心成像部件。

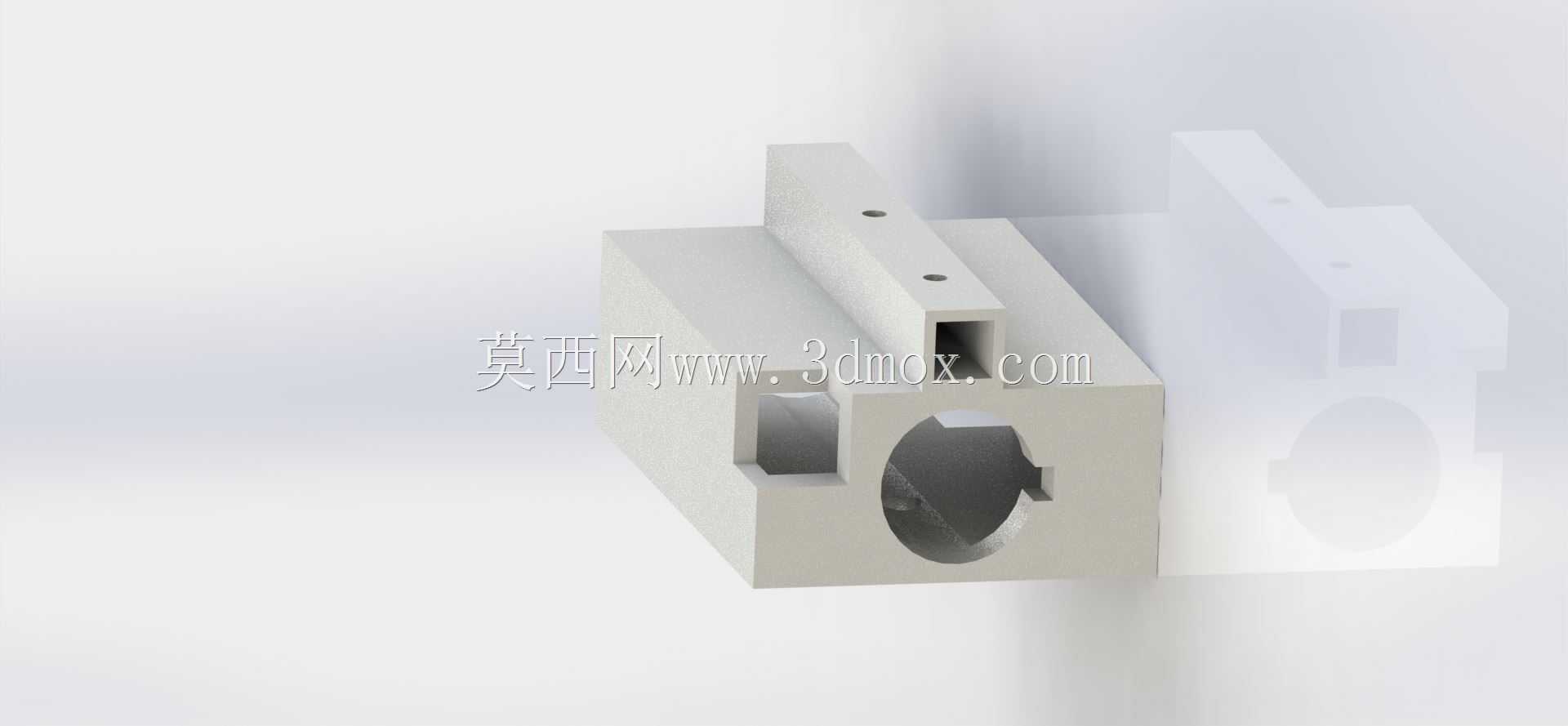

　　从实际装机的适配边界来看，这个外盖的安装位完全匹配对应型号摄像头的主壳体卡槽，侧边预留的卡扣位公差控制在0.15mm以内，装配时不需要额外打胶，顺着主壳体的导向槽推到位就能听到卡扣锁止的脆响，后期维护拆盖也只需要用平口螺丝刀撬动侧边的解锁缺口，不会像一体式外壳那样拆一次就断卡扣。外盖正面的镜头避让孔做了1.2mm的沉台设计，刚好能卡住镜头前端的防水胶圈，装配后胶圈压缩量控制在0.3mm，既能保证IP66级的防水要求，又不会因为压缩量过大顶歪镜头导致成像画面偏移。

　　设计思路上完全围绕户外使用的实际痛点做优化，首先是壳体的壁厚做了差异化处理，卡扣受力位壁厚做到2.2mm，避免反复拆装出现卡扣断裂，而平面区域壁厚控制在1.6mm，在保证结构强度的前提下尽可能减少注塑用料，降低零件整体重量，长期挂装不会因为自重导致摄像头俯仰角偏移。外盖顶部的小凸台是预留的光敏电阻避让位，刚好对准内部光敏元件的安装位置，凸台做了半透磨砂的壁厚减薄处理，不需要额外开孔就能让光敏元件准确感知环境光照强度，自动切换红外补光模式，同时避免开孔带来的进水隐患。

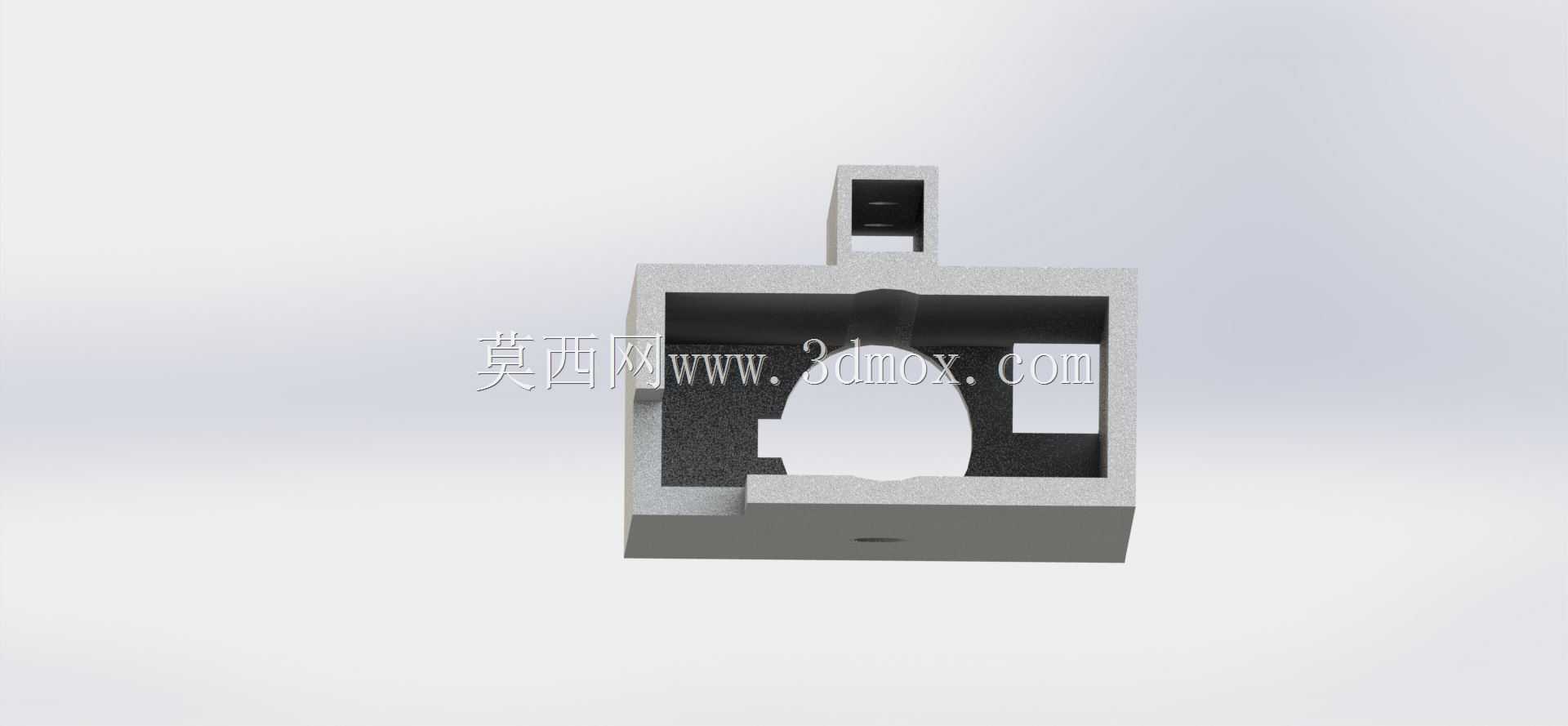

　　内部的筋位设计也完全匹配内部元件的布局，镜头孔周边的三条环形筋刚好卡在镜头模组的外圈，装配后能限制镜头的径向窜动，哪怕摄像头被高空坠物砸到外盖，冲击力也会通过筋位传导到主壳体，不会直接作用在镜头模组上。侧边的方形避让槽是给拾音麦克风留的位置，槽位内侧做了防尘网的安装卡槽，不需要额外粘胶就能固定防尘网，避免户外的蚊虫、浮尘顺着拾音孔进入壳体内部堆积在麦克风上，导致拾音效果发闷。

　　从安装适配的角度来说，这个外盖的外形尺寸完全贴合主壳体的外轮廓，合模后接缝处的错位量控制在0.1mm以内，不会出现明显的台阶积灰，日常清洁只需要用抹布顺着外表面擦拭就能清理干净，外表面做了细晒纹处理，长期户外暴晒也不会出现明显的变色留痕，比光面外壳的耐候性好很多。之前做同类型产品测试的时候，很多外盖没考虑到低温环境下的材料脆性，在北方冬季零下二十度的环境里，稍微受点外力就开裂，这个结构在卡扣根部做了R0.8的圆角过渡，分散应力集中点，搭配改性ABS材料使用，低温环境下的抗冲击性能完全满足户外使用要求。

　　另外这个外盖的底部预留了一个微小的排水斜度，哪怕有少量水汽顺着接缝进入壳体内部，也会顺着斜度从底部的微小排水缝隙流出，不会在壳体内积存导致电路元件短路，这个细节是很多新手设计外壳时容易忽略的点，往往只考虑密封不考虑凝露排水，实际用个半年就会出现内部积水烧坏主板的问题。整体结构没有多余的复杂特征，注塑生产时不需要做复杂的抽芯结构，模具成本比同类型带侧抽的外盖低三成左右，量产良率能稳定在98%以上，非常适合大规模批量装配使用。
