双安装位透明视窗式机械连接固定座

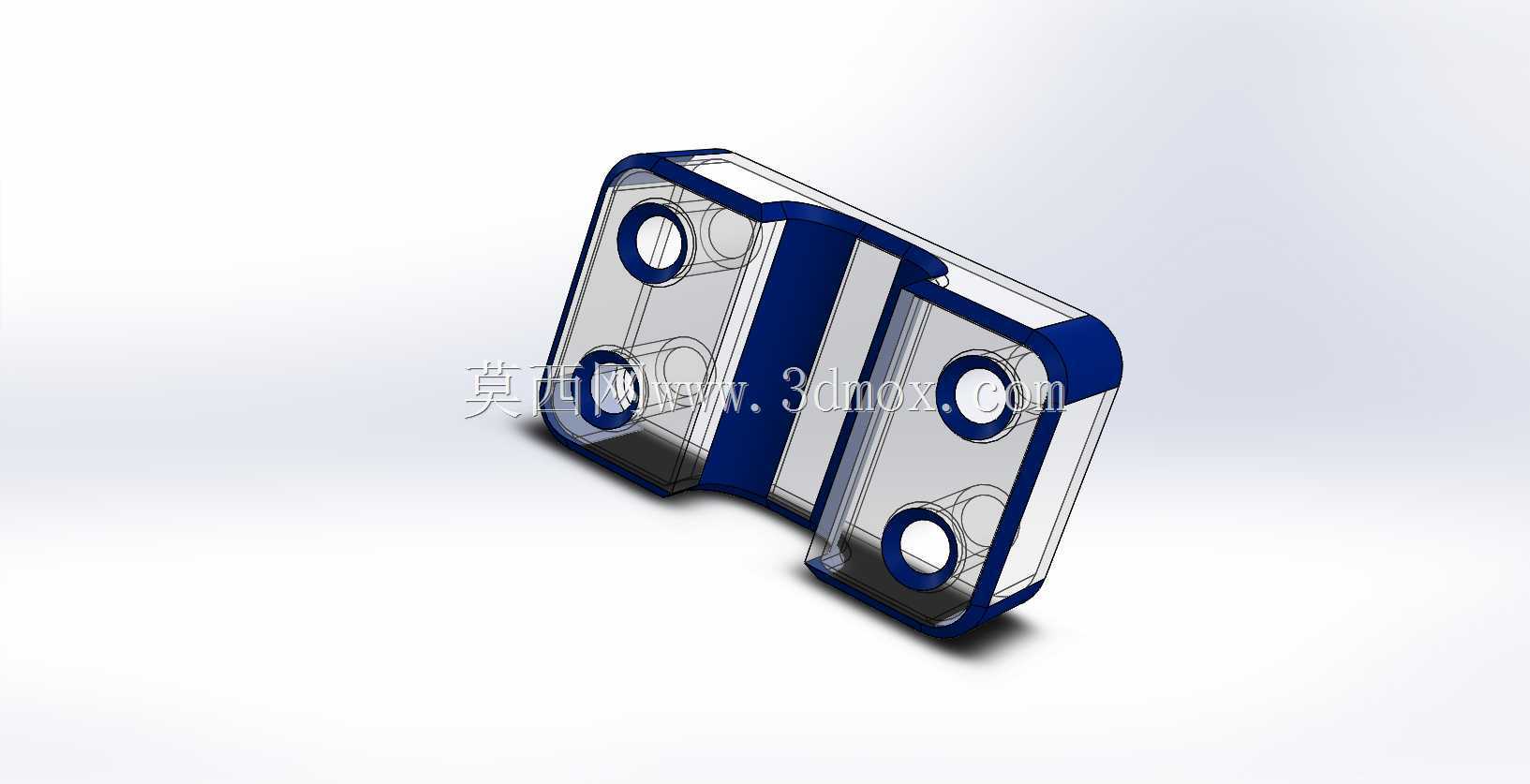

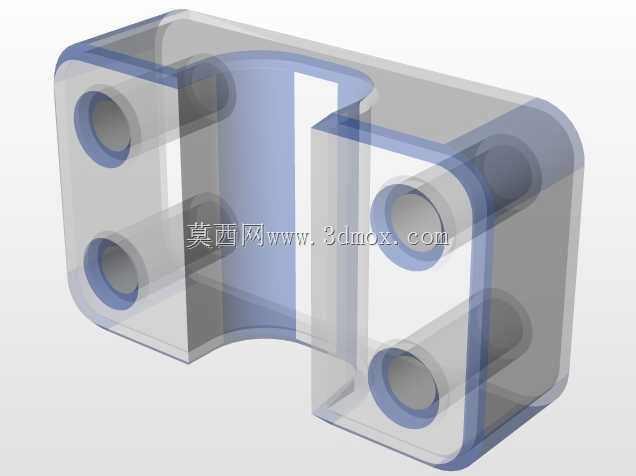

　　这类双安装位的连接固定座，在轻工自动化生产线、小型输送设备侧边护板安装、检测设备的外罩拼接场景中使用频率很高，日常做设备改造、小型工装搭建时也经常会用到这类结构件。从结构上看，零件采用对称式双安装面设计，每个安装面预留两个贯通安装孔，四个安装孔的孔位同轴度公差控制在0.05mm以内，能保证安装后两个对接面不会出现错位偏移，避免安装后产生附加内应力，长期受振动工况下也不会出现连接松动的问题。中间的凸起分隔筋是整个零件的受力核心，筋板厚度做了渐变处理，和两侧安装面的衔接位置做了R2的圆角过渡，能有效分散安装锁紧时的压应力，避免应力集中导致的零件开裂，尤其是在采用PC透明材质加工时，圆角过渡能大幅降低注塑成型后的内应力残留，

　　提升零件的抗冲击性能。两侧安装面做了下沉式的沉孔设计，安装时螺丝头可以完全沉入沉孔内，不会突出零件表面，既可以避免螺丝头剐蹭周边的管线或者操作人员，也能让两个对接的平面完全贴合，没有装配间隙。透明视窗的设计并不是为了外观装饰，在实际使用场景中，这类固定座经常用在需要观察内部运行状态的设备护板拼接位置，透过透明的安装面可以直接观察内部的线缆排布、传动件运行状态，不需要拆开护板就能做初步的故障排查，大幅降低日常巡检的工作量。做结构设计的时候，首先要匹配安装边界，这类固定座的总宽度控制在60mm以内，总高度不超过35mm，厚度方向的尺寸为18mm，属于小型紧凑结构，不会占用过多的设备安装空间，适合在设备框架的型材间隙位置布置。

　　安装孔的孔径统一设计为5.2mm，适配M5的内六角圆柱头螺丝，沉孔深度为3mm，刚好容纳M5螺丝的头部高度，安装后螺丝端面和零件表面齐平。中间分隔筋的高度比两侧安装面高出2mm，安装时这个凸起的筋条可以嵌入对接板材的预留定位槽内，安装时不需要额外做定位治具，就能快速对准安装位置，提升装配效率。零件的边缘全部做了R0.8的倒角处理，没有尖锐的棱角，安装操作时不会划伤手部，透明材质的部分选用耐冲击的聚碳酸酯材料，中间的蓝色分隔筋部分可以和透明部分做双色注塑成型，也可以单独加工后拼接，双色注塑的结构整体性更好，抗振性能更强，适合在有持续振动的设备上使用。在实际选型应用时，要注意安装面的平面度要求，两个安装面的平面度公差控制在0.

　　03mm以内，保证和对接板材完全贴合，如果安装面存在翘曲，锁紧螺丝后会导致透明部分产生应力发白，长期使用还会出现开裂问题。这类固定座除了用于设备护板拼接，还可以用在小型设备的门体铰接位置替代传统合页，配合对应的转轴零件就能实现门体的开合功能，因为有透明视窗的设计，用在设备防护门上时，不需要开门就能观察内部的运行指示灯状态，日常操作更加便捷。设计过程中还要考虑零件的脱模斜度，透明部分的外表面脱模斜度取1度，内表面取1.5度，既方便注塑脱模，也不会影响安装面的配合精度，沉孔位置的脱模斜度不超过0.5度，保证螺丝头可以完全沉入，不会出现卡滞。四个安装孔的位置度公差控制在0.1mm以内，和设备框架上预留的安装孔位完全匹配，现场安装时不需要二次扩孔，直接穿入螺丝就能锁紧固定。零件的整体重量控制在30g以内，不会给设备增加过多的额外负载，即便是在轻量化要求较高的移动检测设备上使用，也不会影响设备的整体配重。在一些有洁净要求的生产场景中，这类固定座的光滑表面不容易积灰，擦拭清洁也很方便，透明部分不容易附着油污，日常维护只需要用无尘布擦拭就能保持通透，不会因为长期使用出现透明度下降的问题。
