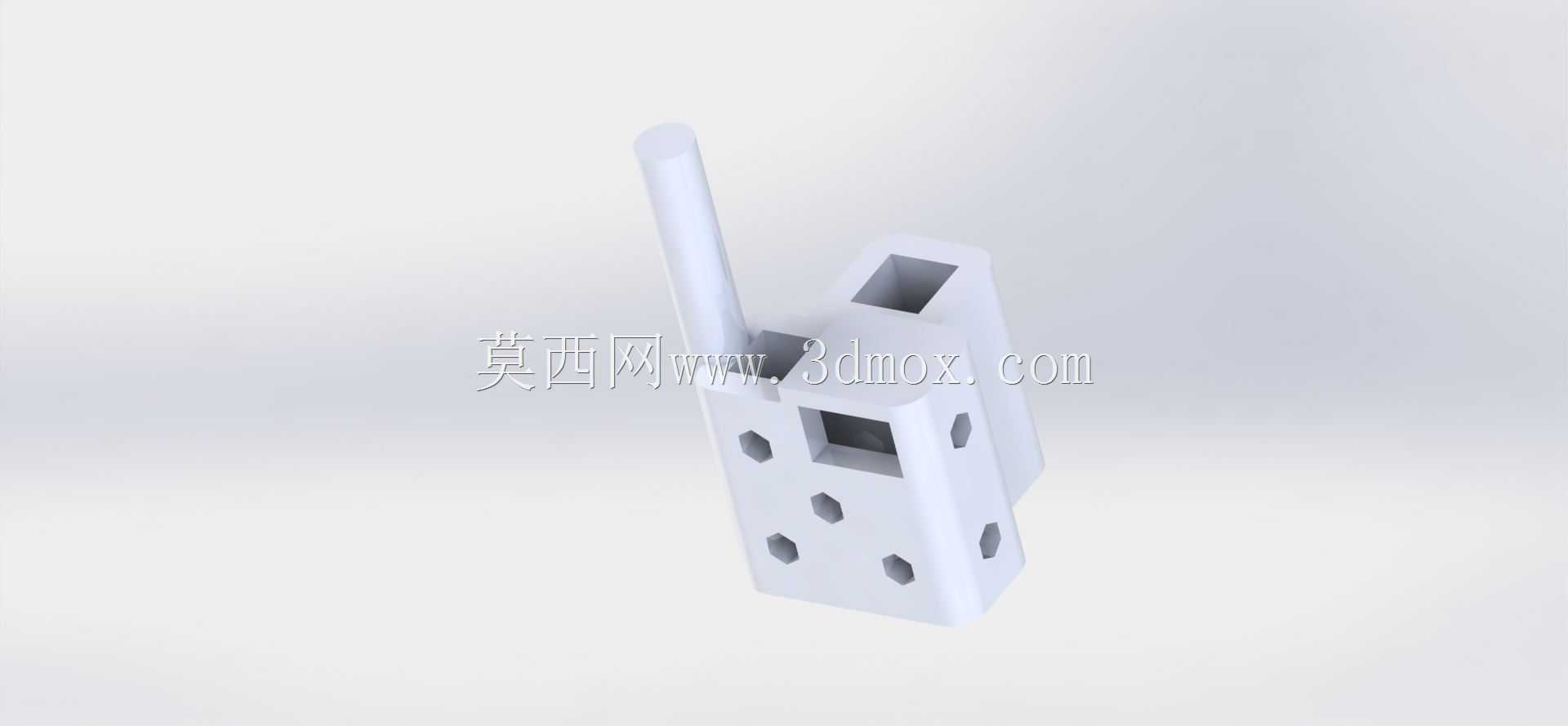

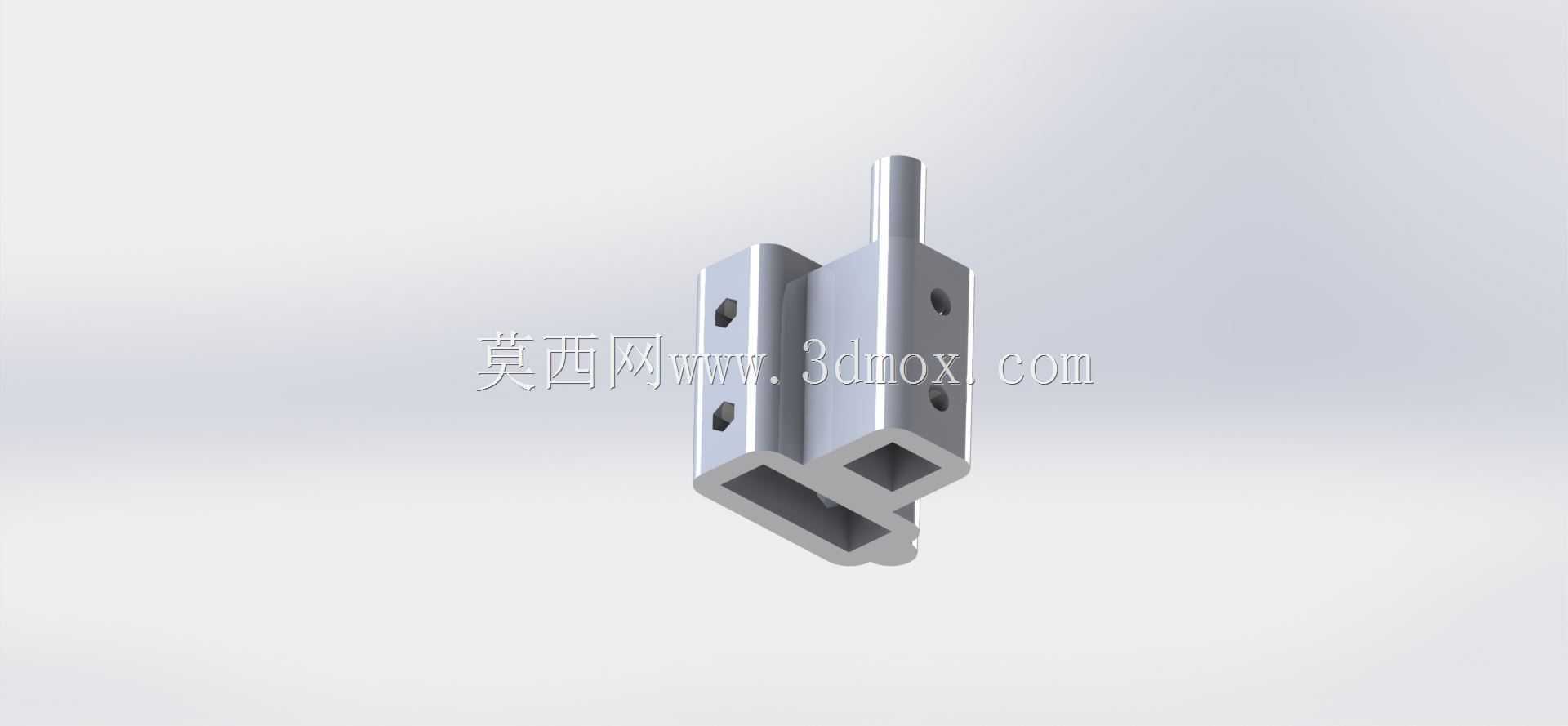

TS825发射机配套安装固定支架结构

　　在工业无线信号传输、小型射频设备集成的现场场景里，TS825这类发射单元的安装可靠性，直接决定了信号传输链路的稳定性，不少现场调试中出现的信号漂移、接触不良问题，追根溯源都是配套安装支架的结构设计没有匹配设备的安装边界，要么是固定点位受力不均导致长期使用后壳体形变，要么是安装空间预留不足挤压接线端口，甚至出现支架与周边设备干涉导致后期维护无法拆卸的情况。这款配套支架的设计，完全围绕TS825发射单元的实际安装需求展开，从结构上看，主体采用一体化折弯成型的金属结构，没有多余的拼接焊缝，整体刚性足够应对工业现场的常规振动，不会因为设备长期运行的微幅振动出现固定螺丝松动的问题。支架的一侧设计了带通孔的安装耳，

　　四个固定孔位的间距完全匹配TS825发射机壳体上的预装螺孔，孔位边缘做了沉台处理，固定螺丝锁紧后螺丝头不会突出支架表面，避免安装时突出的螺丝头刮擦设备壳体或者周边布线。支架的主体腔体采用与发射机外壳轮廓匹配的槽型结构，槽体内腔的尺寸刚好可以容纳发射机的主体部分，侧边的限位凸边可以卡住发射机的壳体台阶，安装时不需要额外调整对位，直接将发射机滑入槽体就能对准所有固定孔位，大幅降低现场安装的对位难度。考虑到现场布线的需求，支架的端部预留了足够的接线空间，发射机的天线伸出端对应的支架位置做了避让缺口，不会遮挡天线的信号传输路径，也不会因为支架的金属结构挤压天线根部导致天线接头松动。从安装边界来看，这款支架的整体外轮廓尺寸紧凑，

　　不需要占用过大的安装空间，既可以通过侧边的安装孔固定在设备的钣金立面上，也可以配合卡扣固定在标准铝型材机架上，适配多种现场安装工况。支架的表面做了均匀的氧化处理，在常规工业环境下具备基础的防锈能力，不需要额外做表面防护处理就能满足车间、设备舱内的使用要求。在设计思路上，这款支架没有采用多余的可调结构，所有限位和固定点位都是针对TS825发射机的尺寸做的适配设计，相比通用可调支架，减少了可调结构带来的装配间隙，长期使用下的定位精度更稳定，不会因为可调部件的松动导致发射机位置偏移。槽体的壁厚经过受力校核，在满足固定强度要求的前提下尽可能控制了整体重量，不会给安装基面带来额外的负重。在实际使用场景中，这类支架常应用在自动化生产线的信号传输点位、小型工业设备的无线数据采集单元安装、仓储物流设备的射频识别模块固定等场景，不管是固定在静止的设备机架上，还是安装在有小幅往复运动的移动部件上，支架的结构强度都能保证发射机的位置稳定，不会因为设备运行的振动导致发射机移位或者接线松脱。支架上配套的盖板结构，可以在发射机装入槽体后覆盖在设备外侧，既可以阻挡现场的粉尘、切削液飞溅到发射机的接线端口，也能避免无关人员触碰接线部位导致的信号中断，盖板与支架主体采用同样的材质，通过侧边的卡扣与支架主体连接，不需要额外的固定螺丝，后期维护拆卸时直接掀开盖板就能操作接线端口，不需要完全拆下整个支架。从装配流程来看，

　　现场安装时首先将支架通过四个固定孔锁定在安装基面上，确认支架水平度符合要求后，将TS825发射机顺着槽体滑入到位，对准壳体上的螺孔拧入固定螺丝，接好线缆后扣上盖板即可完成安装，整个装配过程不需要复杂的工装，普通的装配人员按照作业指引就能完成操作，不需要专业的结构调试。针对不同安装方向的需求，支架的对称结构设计允许正向或者侧向安装，不管是天线需要垂直向上伸出还是水平侧向伸出，都可以通过调整支架的安装方向来实现，不需要额外定制转接件。在细节处理上，支架所有的棱边都做了倒角处理，没有尖锐的毛刺，安装过程中不会划伤操作人员的手部，也不会刮破设备的线缆外皮，所有孔位的边缘都做了去毛刺处理，固定螺丝拧入时不会因为孔边的铁屑导致螺纹卡滞。
