工业铝型材焊接组合机架结构设计

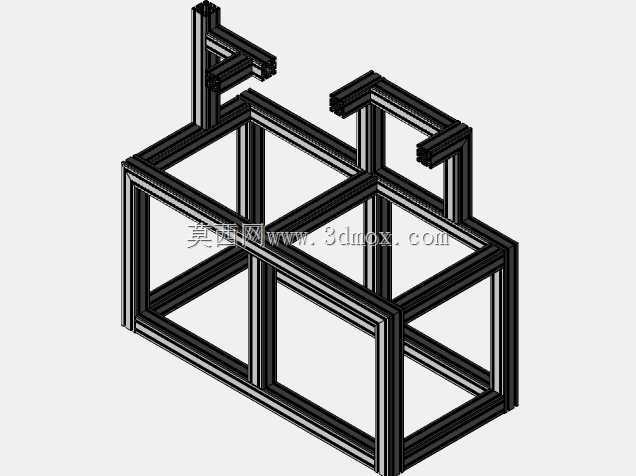

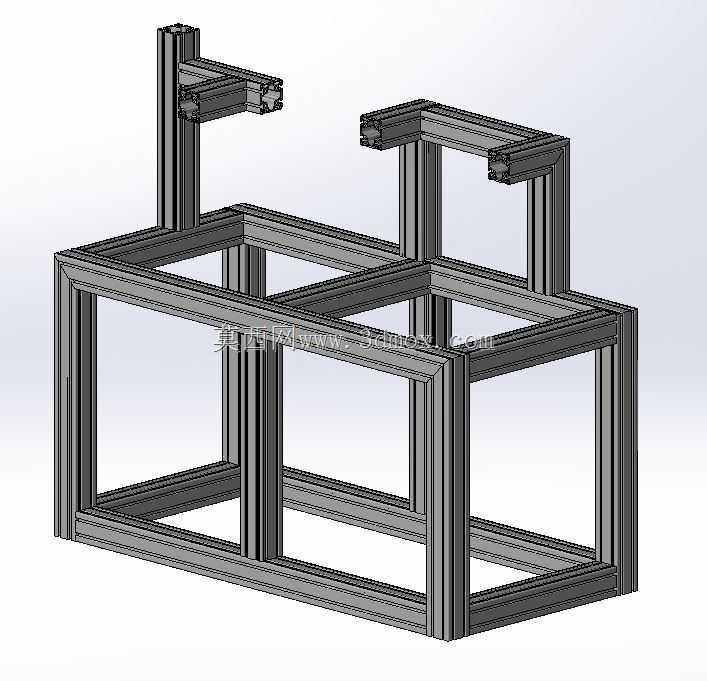

　　这套铝型材焊接组合机架，主要面向中小型工业设备的承载支撑场景设计，常见于自动化生产线旁的工位操作台、小型检测设备的承载基座、轻型物料周转的承托框架等实际工况，替代传统方管焊接机架的笨重与后期改造成本高的问题。从实际使用角度出发，这类铝焊接型材框架的核心用途是为上部搭载的功能组件提供稳定的安装基准，同时兼顾框架自身的轻量化需求，方便产线布局调整时的移位与重组。

　　设计过程中首先考量的是型材的选型逻辑，框架主体采用标准工业铝型材作为基材，通过焊接拼接的方式替代部分角码连接，规避了角码连接在长期受交变载荷下容易出现的连接间隙问题，同时焊接部位做了焊后铣平处理，保证各安装面的平面度公差控制在0.2mm每米范围内，满足上部安装精密组件时的基准要求。框架的整体受力路径做了针对性优化，底部采用双型材并排拼接的承托梁结构，承受上部设备的竖直方向载荷，竖直支撑立柱在转角位置做了加厚型材选型，抵消设备运行时产生的侧向倾覆力矩，上部伸出的两个悬臂结构，内部做了隐藏式加强筋焊接，避免悬臂端放置操作组件时出现下挠变形，悬臂的伸出长度控制在型材截面高度的3倍以内，保证悬臂端的静载变形量不超过1mm，满足常规操作工位的使用精度要求。

　　从安装边界来看，框架底部预留了标准脚轮安装孔与可调脚杯安装位，可根据实际使用场景选择移动或固定安装方式，底部支撑梁的间距设置为400mm，适配多数工业场合的地面布线与线槽铺设需求，不会出现框架压盖线缆的情况。框架的各安装面都预设了T型螺母滑槽，后期加装防护面板、电气安装板、物料挂板等附件时，不需要二次钻孔攻丝，直接通过T型螺栓即可完成固定，大幅缩短现场安装调试的周期。焊接部位的处理上，所有焊道都做了打磨抛光处理，避免铝焊后产生的毛刺划伤安装人员，同时焊后整体做了时效处理，消除焊接应力，防止框架长期使用后出现应力变形导致的安装基准偏移。

　　在实际工况适配性上，这套框架的型材壁厚选型兼顾了承载能力与自重控制，整体自重控制在同尺寸方管焊接机架的60%左右，同时铝型材本身的氧化层具备基础的防锈能力，不需要额外做喷漆防锈处理，适合电子组装、食品包装、轻工检测等对现场洁净度有一定要求的生产场景，不会出现传统钢架掉漆锈蚀污染生产环境的问题。框架的分层结构设计，中部预留的空腔可以用来安装电气控制元件、气动管路等组件，将设备的管线全部隐藏在框架内部，既提升了设备整体的整洁度，也能避免管线外露被外物剐蹭损坏的风险。上部悬臂结构的高度差做了差异化设计，两个悬臂分别对应操作工位的物料放置位与操作按钮安装位，符合人工操作时的人体工学高度，减少操作人员长期作业的疲劳感。

　　设计时还考虑了后期的改造拓展性，所有型材的端面都做了平整处理，后期如果需要延长框架尺寸、加装额外的功能层，只需要在对应端面焊接同规格型材即可，不需要整体报废重做，相比一体化焊接的钢制框架，改造成本降低40%以上。框架的各连接节点在焊接前都做了定位工装夹持，保证整体的形位公差，对角线误差控制在1mm以内，安装上部面板时不会出现面板与框架贴合不严的问题。针对铝型材焊接容易出现的焊穿、变形问题，焊接时采用了分段对称焊接的工艺，每段焊道长度控制在30mm，焊接后等待自然冷却再进行下一段焊接，有效控制了焊接变形量，保证框架成型后的尺寸精度。
