紧凑型便携雾化烟具结构设计方案

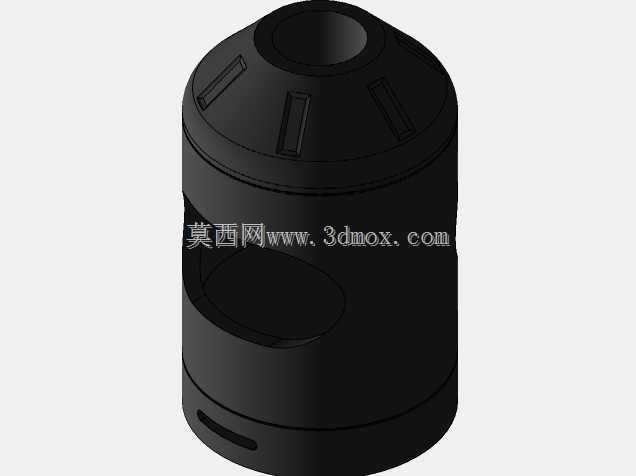

　　这款手持雾化设备的结构设计，首先围绕日常随身使用的核心场景展开，考虑到用户日常携带时会放置于口袋、随身包袋中，整体采用类圆柱的收腰造型，主体直径控制在单手握持舒适的尺寸区间，整机高度适配常规裤兜的容纳深度，不会出现外露卡滞的问题，边缘全部做R角过渡处理，避免携带时刮蹭衣物面料，握持时也能贴合手掌虎口的自然曲线，长时间持握不会产生硌手的不适感。设备上部的雾化仓采用分体式嵌套结构，雾化芯安装位做了阶梯式定位设计，更换雾化芯时无需额外工具，通过卡扣旋合即可完成密封配合，密封槽内置的硅胶圈压缩量经过反复校核，既可以保证储油仓的气密性，避免日常携带晃动出现渗漏，又不会让旋合操作的阻力过大，普通用户单手即可完成拆装操作。

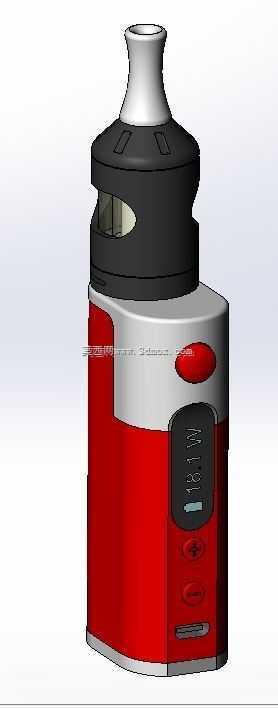

　　雾化仓上部的吸嘴采用食品接触级的曲面造型，贴合唇部接触形态，吸嘴的气道做了渐缩式设计，从雾化芯出口到吸嘴端口的通径平滑过渡，减少气流折返造成的冷凝液堆积，气道内壁做了镜面抛光处理，降低冷凝液附着的概率，日常清洁时用棉签即可擦拭干净。设备中部的功能分区做了明确的人机工程规划，正面的数显屏采用下沉式安装，屏幕表面与外壳曲面保持齐平，不会因为突出外壳被口袋中的钥匙、硬币等硬物刮花，屏幕下方的操作按键做了凸起式的触感设计，按键表面做防滑纹理，盲操作时可以通过触感快速区分功能按键，按键的触发行程控制在合理区间，既不会因为放在口袋中被挤压误触发，又能保证按压操作的反馈清晰。设备的主体外壳采用双色拼接结构，红色握持区域做了细微的磨砂纹理处理，

　　增加握持时的摩擦力，即使手上有少量汗液也不会出现打滑的情况，银色装饰区域做了高光倒角处理，提升产品的视觉层次感，外壳的拼接缝隙控制在均匀的0.1mm以内，既满足外观的精致度要求，又能保证外壳装配的公差余量，避免不同批次注塑件出现装配错位的问题。设备底部的充电接口做了内凹式防护设计，接口周围做了密封胶圈，可以阻挡日常使用时的灰尘、少量泼溅液体进入设备内部，提升日常使用的可靠性。内部结构的布局上，电池仓与主控板之间做了绝缘隔离层，主控板的固定位采用减震泡棉铺垫，避免日常跌落、晃动时元器件出现松脱，储油仓与电池仓之间做了完整的隔离隔断，即使出现少量渗油的情况也不会接触到电路部分，提升使用的安全性。气流调节结构设置在雾化仓的侧面，

　　调节环做了档位定位结构，转动调节时会有清晰的档位反馈，用户可以根据自身使用习惯调整进气量的大小，调节环的阻尼经过调校，日常携带不会因为衣物摩擦自行转动改变进气档位。设备的整体装配采用模块化设计，各个功能模块之间通过接插件连接，生产装配时可以快速完成各个模块的拼接，后期售后维修时也可以单独更换故障模块，降低维修的成本与操作难度。在结构强度校核上，外壳的壁厚根据不同区域的受力情况做了差异化设计，握持区域的壁厚适当增加，保证跌落时的抗冲击性能，内部支撑筋的布局按照受力传导路径设置，在设备从常规桌面高度跌落时，冲击力可以通过筋位传导分散，不会直接作用在内部的电池、主控板等核心元器件上。
