工业设备触控操作控制台结构设计

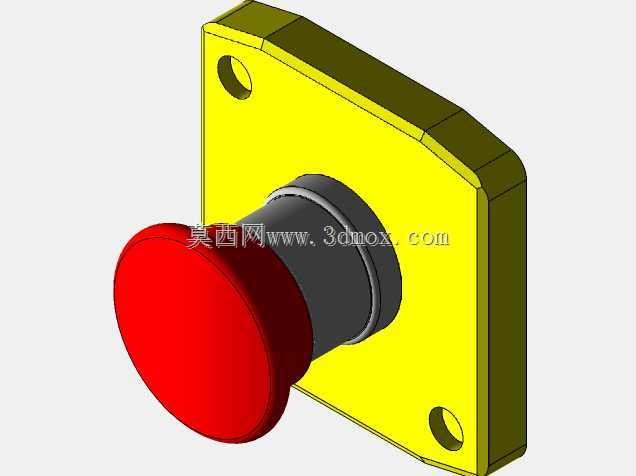

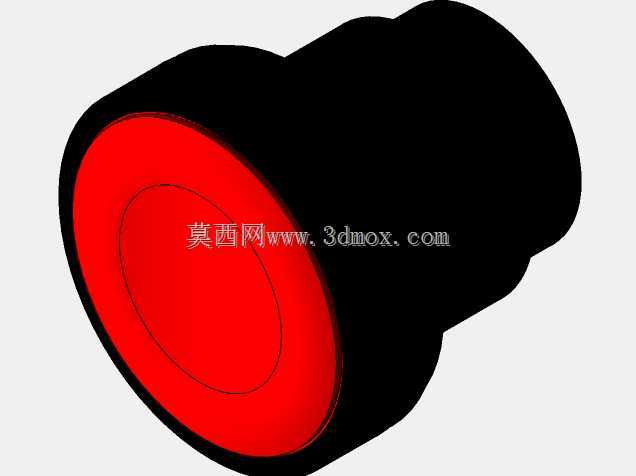

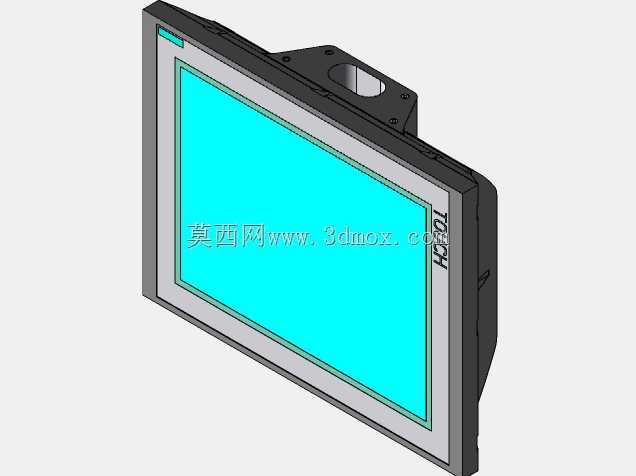

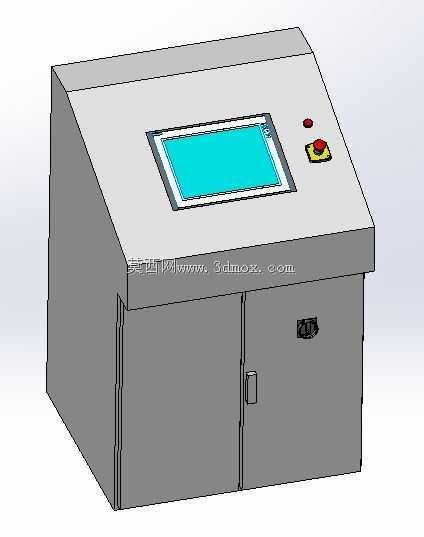

　　这款控制台的结构设计，首先围绕车间现场的人机交互需求展开，操作面采用倾斜式布局，适配站立操作时的视线角度，操作人员无需过度低头或抬手即可完成触控操作与按钮触发，长时间值守操作也能降低肢体疲劳度。顶部操作区嵌入的触控屏预留了标准安装位，屏幕周边做了下沉式台阶设计，既可以对屏幕边框形成防护，避免外物磕碰直接冲击屏幕表面，也能在屏幕安装时快速定位，减少装配调整的工作量。屏幕旁设置的急停按钮与状态指示灯，布局在右手操作的舒适覆盖范围内，急停按钮采用带防护圈的凸起设计，既保证紧急状态下可以快速触达，又能避免日常操作中误碰触发停机，状态指示灯采用高可见度的红、黄配色，不同光线下都能快速识别设备运行状态。柜体下部采用双开门结构，

　　左侧门预留了散热格栅的安装位，对应内部安装的工控机、PLC等发热元件的通风散热需求，格栅采用竖向百叶结构，既能保证通风量，又能避免较大颗粒的杂物、切削液飞溅进入柜体内部；右侧门设置了标准柜锁，日常维护时可以快速开启，柜门内侧预留了线槽与元器件安装板的固定位，内部走线可以沿着柜体侧边的预设线槽排布，强电与弱电走线槽做了物理分隔，避免信号干扰。柜体整体采用冷轧钢板折弯焊接的结构思路，所有拼接处做了满焊后打磨处理，保证柜体的结构刚性，在车间地面存在轻微振动的工况下，也不会出现柜体变形、柜门错位的问题。底部预留了地脚安装孔，可以通过膨胀螺栓直接固定在地面，也可以选配脚轮实现短距离移位，适配不同车间的布局调整需求。

　　操作台面的边缘做了圆弧倒角处理，避免操作人员磕碰受伤，台面下方预留了线缆穿入孔，从车间地面排布的线缆可以通过穿线孔直接进入柜体内部，穿线孔配备了橡胶护圈，避免线缆外皮被钢板边缘割破。从安装边界来看，这款控制台的深度控制在800mm以内，宽度控制在1200mm以内，高度控制在1100mm左右，既保证了内部足够的元器件安装空间，又不会占用过多的车间通道面积，适合布置在生产线旁、设备间入口、中控室边缘等位置，作为单台设备的操作终端或者小型生产线的集中控制工位使用。在细节设计上，柜门与柜体的贴合处预留了密封胶条的安装槽，装配密封胶条后可以达到IP54左右的防护等级，适配车间存在少量粉尘、轻微水雾的工况，触控屏的安装位也预留了密封胶圈的位置，

　　避免液体从屏幕安装缝隙渗入柜体内部。柜体内部的安装板采用可抽拉式设计，维护时可以将安装板抽出，方便对元器件进行接线、检修与更换，不需要探身进入柜体内部操作，降低维护难度。操作台面的承重设计按照50kg的均布载荷计算，可以临时放置操作手册、检测工具等物品，不会出现台面凹陷变形的问题。整体结构没有多余的外凸部件，所有棱角都做了钝化处理，外观简洁规整，既符合工业设备的实用需求，也能适配不同车间的整体视觉风格。
