200W功率户外道路照明LED路灯结构

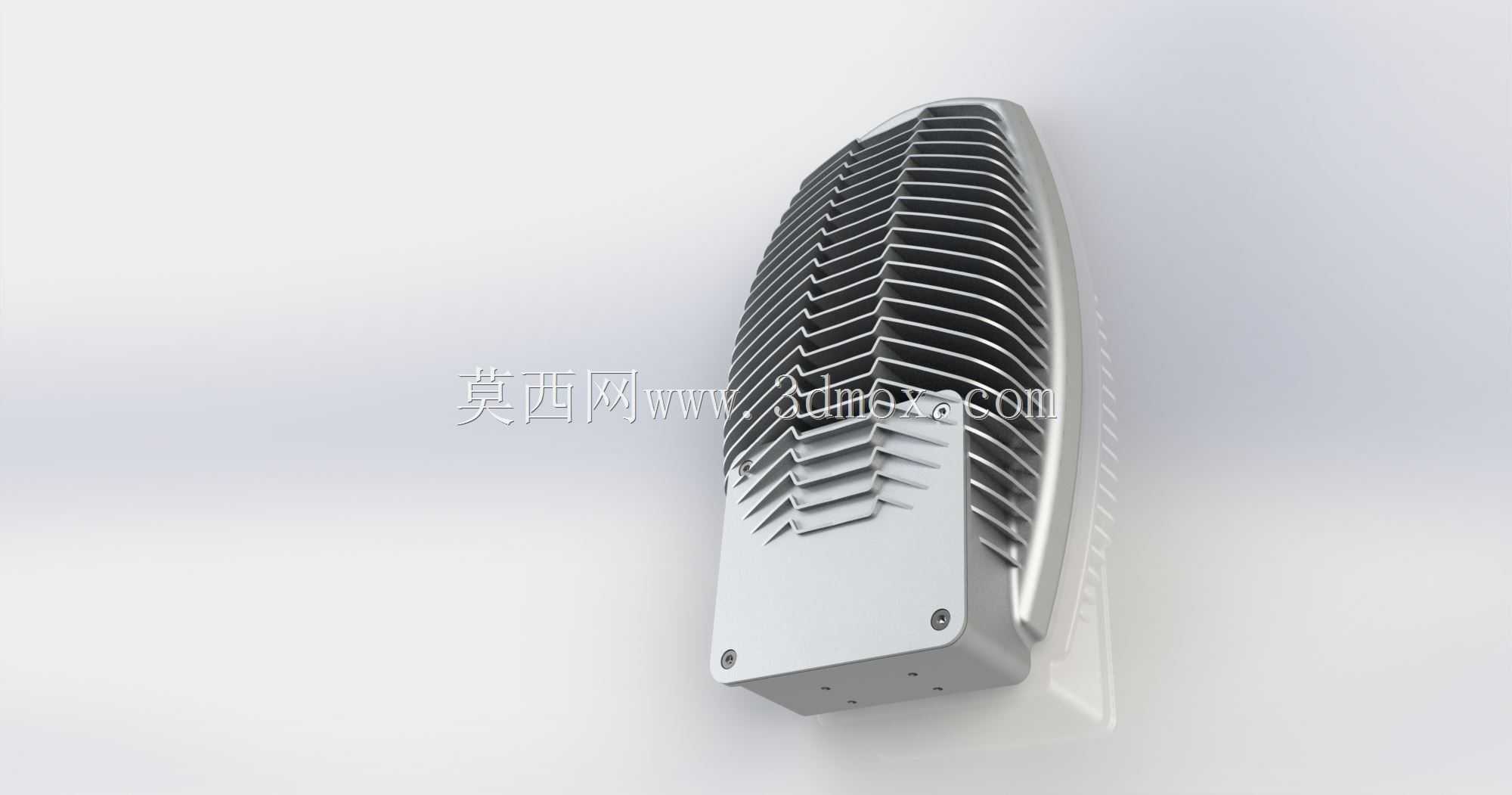

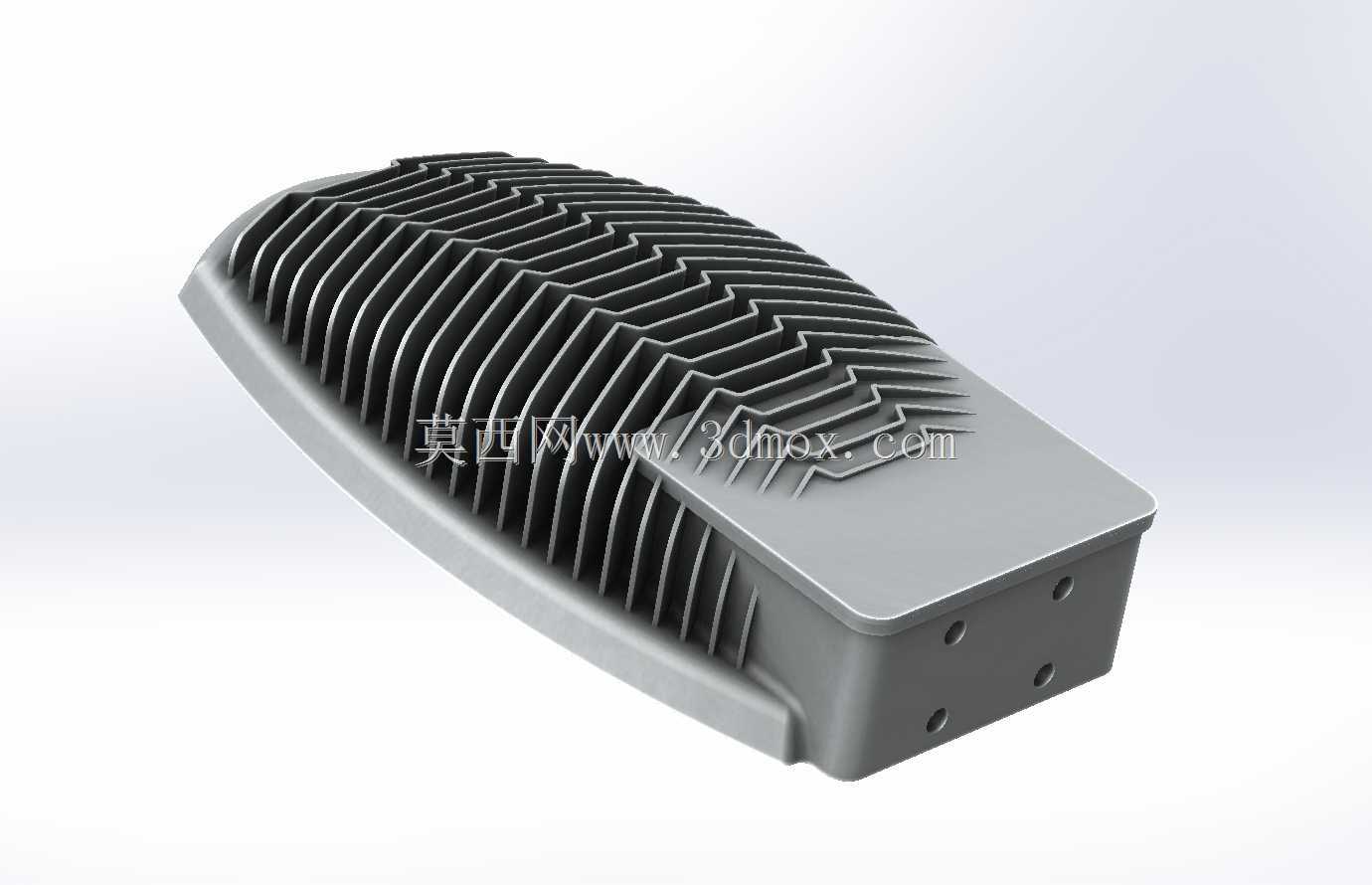

　　这款200W功率的道路照明灯具，主要应用于城市主干道、次干道、工业园区支路、城乡结合部通行道路的夜间照明场景，也可适配厂区内部主干道、大型物流园区通行道路、校园外围环路的固定照明需求，属于大功率户外道路照明的常用功率段产品，能够覆盖10-12米杆高的常规道路布灯间距要求，单灯覆盖的路面照明范围可满足双向两车道的均匀照度需求。从结构设计来看，灯具整体采用流线型梭形外壳，上壳体集成了一体化鳍片式散热结构，这种散热结构的设计思路是直接将散热鳍片与灯体上壳做一体化压铸成型，避免了额外拼接散热结构带来的接触热阻，能够将LED光源工作产生的热量直接通过壳体鳍片快速散发到外界空气中，保证LED光源长期工作在合适的结温区间，延长光源的实际使用寿命。

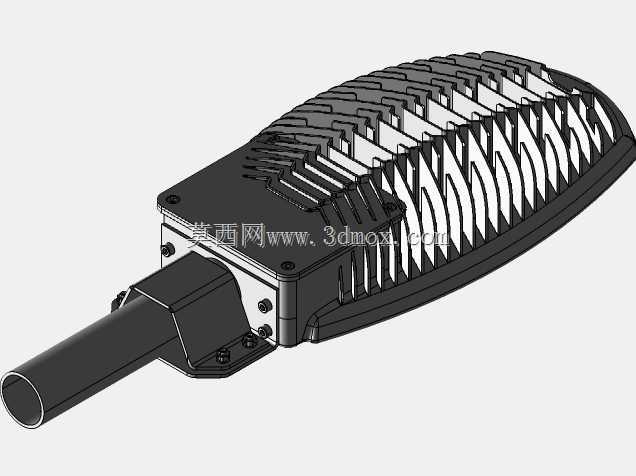

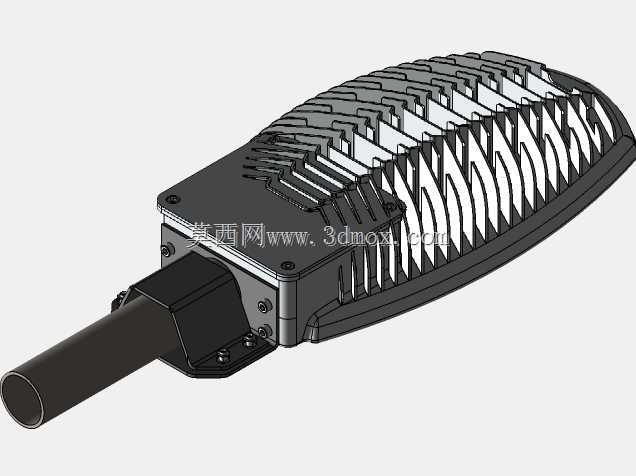

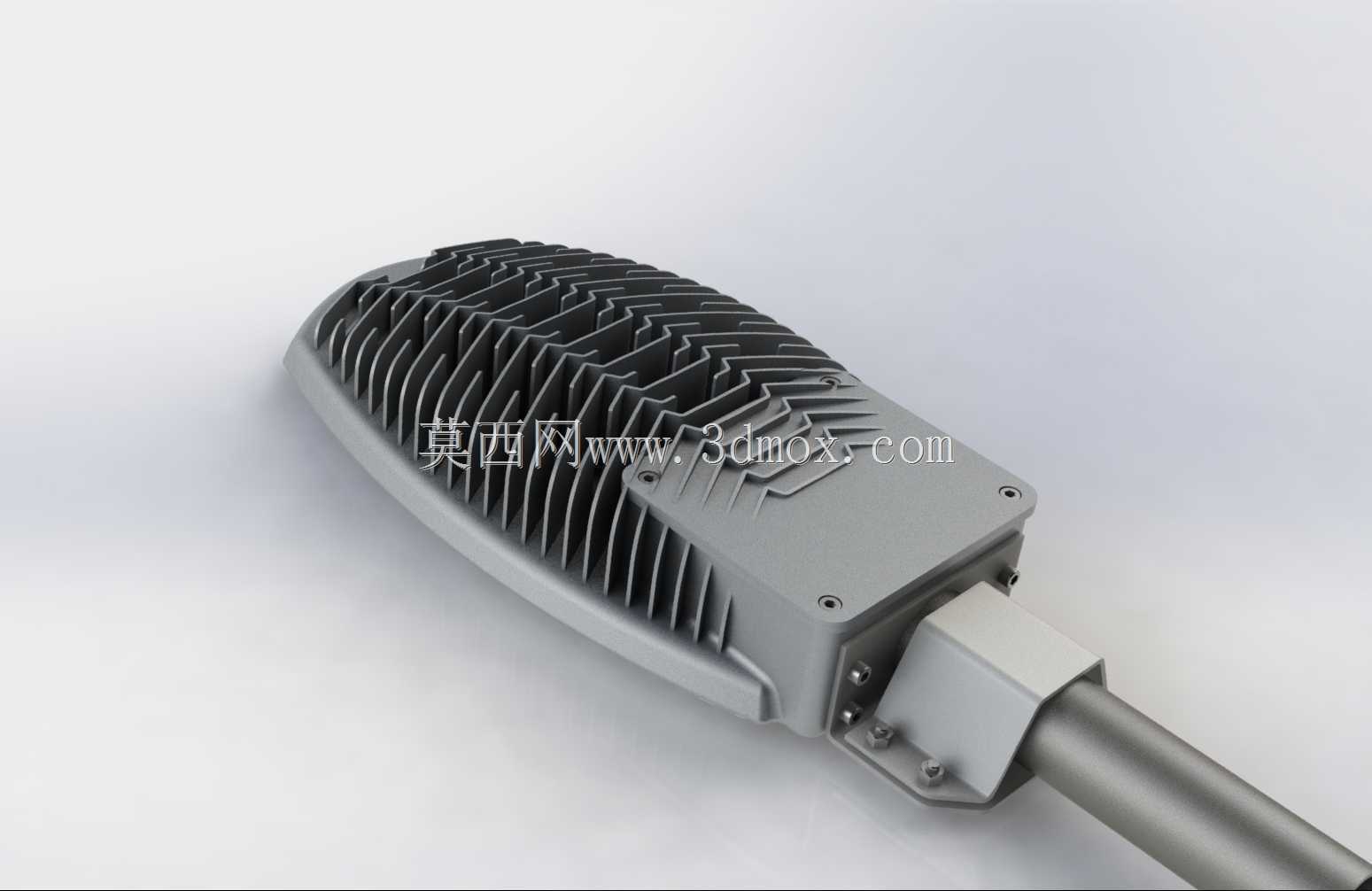

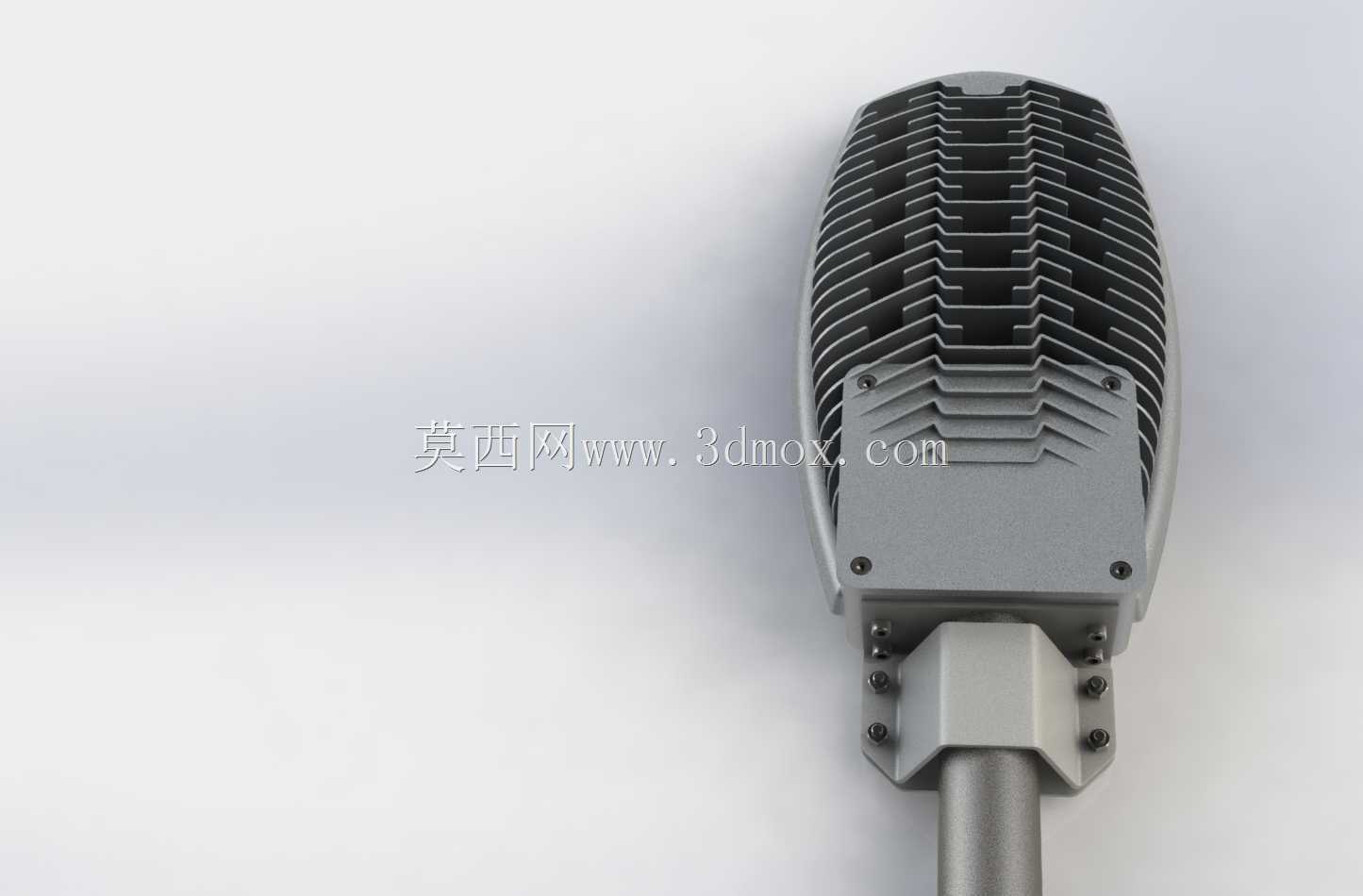

　　灯具的安装端采用标准套筒式安装接口，能够适配常规直径60mm的路灯灯杆插接端，安装时直接将灯具尾部的套筒套入灯杆端部，通过侧面的紧定螺钉完成锁紧固定，安装边界预留了足够的调节空间，可根据道路的实际布灯角度调整灯具的俯仰角度，调整范围覆盖常规道路照明需要的0-15度俯仰调节需求，无需额外定制转接配件。灯具的壳体结合面采用内置密封胶条的密封结构，能够满足户外露天使用的防水防尘要求，可适应雨天、扬尘天气、高低温交替的户外复杂工况，电源腔与光源腔做了分隔式设计，避免光源产生的热量长期传导至驱动电源部件，降低电源元器件的热老化速度。从外形尺寸来看，灯具整体长度控制在420mm左右，最大宽度180mm，

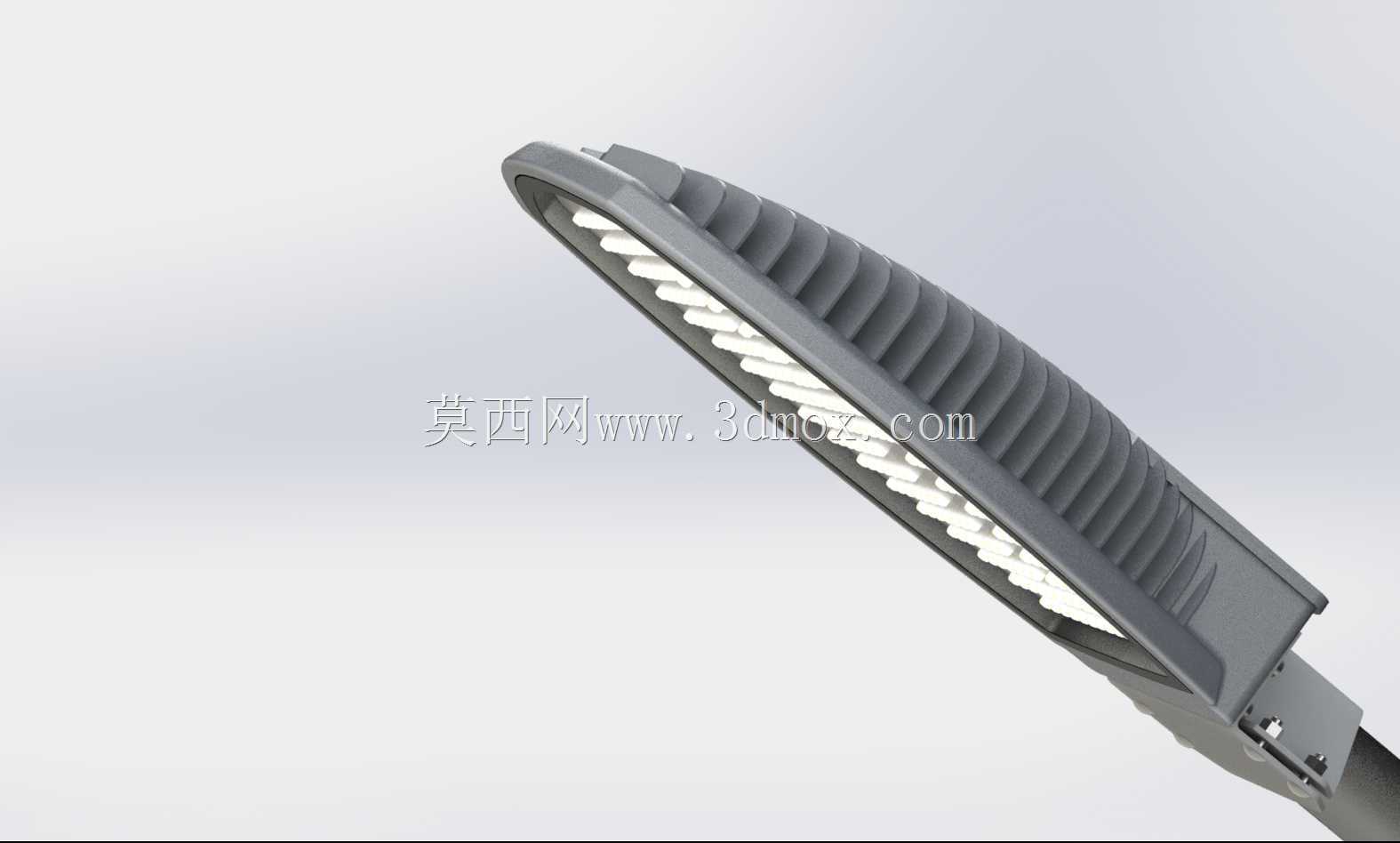

　　壳体最大厚度（含散热鳍片）控制在95mm以内，整体重量控制在3.2kg左右，单人即可完成高空安装作业，无需额外吊装辅助。灯具的出光面采用钢化玻璃面罩，透光率高且具备抗冲击能力，能够抵御户外常见的飞石撞击、冰雹冲击，表面做了防眩光处理，避免过往车辆驾驶员产生眩光干扰。在结构细节上，散热鳍片的排布顺着灯具的流线型走向做倾斜布置，这种排布方式能够利用自然风的流动形成风道，车辆行驶带起的气流也能顺着鳍片间隙穿过，进一步提升散热效率，相比垂直排布的鳍片结构，同等体积下散热效率可提升15%左右，同时这种流线型外形也能减少风阻，降低大风天气下灯杆承受的风载荷，提升整套路灯系统的抗风能力。灯具尾部的接线腔预留了标准的防水接线接头，

　　能够适配户外使用的橡胶护套电缆进线，接线完成后可通过压紧螺母实现进线处的密封，避免雨水顺着线缆渗入腔体内部。光源板的安装平面做了高精度的平面加工，保证光源基板与壳体安装面的紧密贴合，配合导热界面材料可最大化降低热传导阻力，让光源产生的热量快速传导至散热壳体。整个灯具的外部紧固件全部采用不锈钢材质，避免长期户外使用出现锈蚀问题，后期维护时可顺利拆解，不会出现螺丝锈死无法拆卸的情况。
