可互换功率模组式LED工业泛光灯具结构

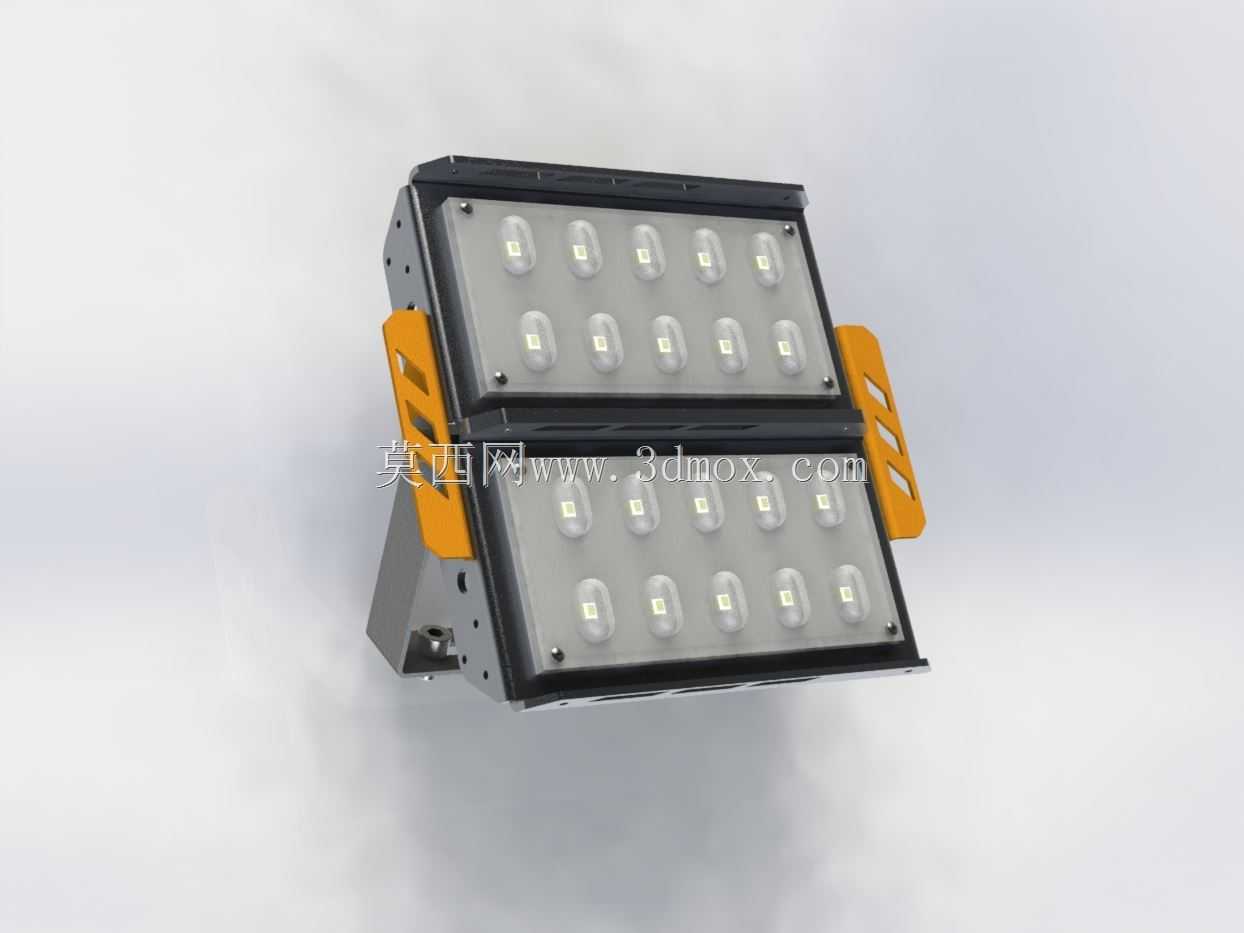

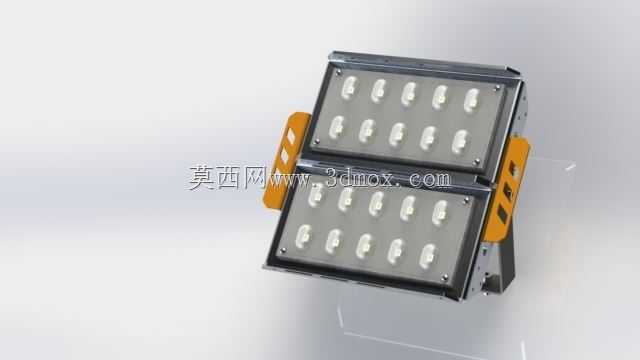

　　这款可互换模组的LED工业泛光灯，主要面向厂区户外作业面、大型仓储装卸区、户外施工临时照明、场馆外围泛光照明这类需要大范围高亮度照明的场景，区别于传统一体式投光灯具，它采用了分块可替换的模组化设计思路，单块灯板模组对应30W功率规格，可根据实际照明需求组合2块或3块模组，分别实现60W、90W的功率输出，不用单独开模做不同功率的整灯壳体，大幅压缩了不同功率规格产品的开模与备货成本。

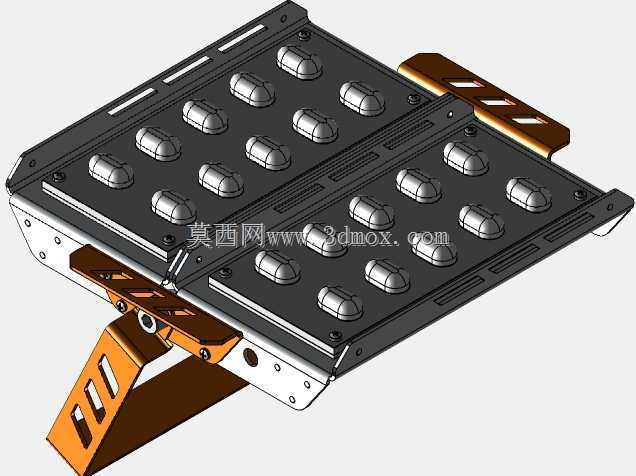

　　从结构设计逻辑来看，整灯的散热主体采用钣金冲压成型的壳体，表面做了氧化发黑处理提升散热辐射效率，壳体上冲压出的长条状散热槽，既增加了壳体与空气的接触面积，又能在户外使用时引导雨水顺着槽道流下，避免积水积灰附着在灯珠密封面位置。每一块LED灯珠模组都采用独立的密封胶圈压装结构，单块模组故障时可以单独拆卸更换，不用整灯报废，后期维护的配件成本与作业时间都能大幅降低，尤其适合高空安装的照明点位，减少高空作业的维护频次。

　　安装支架部分采用了带齿面锁紧的可调角度结构，支架与灯体连接的位置做了锯齿咬合面，拧紧紧固螺栓后可以依靠齿面的咬合阻力抵抗户外强风带来的振动，避免灯具角度偏移，支架上预留的多组安装孔位，既可以适配壁装的膨胀螺栓固定，也能适配灯杆抱箍安装的固定需求，安装边界覆盖了厂区墙面、混凝土立柱、金属灯杆、设备顶部平台等多种常见安装点位，不需要额外定制转接配件。

　　整灯的电气走线全部隐藏在壳体内部的走线槽内，外部没有明线暴露，避免户外紫外线老化、鸟类啄损或者施工剐蹭带来的线路破损风险，模组之间的接插件采用防水快插结构，组装时不需要现场焊接接线，只要对准卡扣插紧就能完成电气连接，组装效率比传统接线结构提升40%以上。灯体前端的透镜采用一体化防水透镜，每颗灯珠对应独立的光学透镜，把光线精准控制在需要的照明角度范围内，减少无效的光溢出，比同功率传统泛光灯的有效区域照度提升15%左右。

　　在结构强度设计上，整灯壳体采用1.5mm厚度的冷轧钢板冲压成型，连接位置都做了翻边加强处理，支架部分采用2mm厚度的钢板折弯成型，能承受12级大风的风载荷不出现变形，表面的喷涂工艺采用户外耐候粉末，能适应-30℃到60℃的环境温度范围，在沿海高盐雾、厂区多粉尘的恶劣环境下也能保证5年以上的结构使用寿命。灯体的铰接位置做了不锈钢转轴衬套，避免长期户外使用出现锈蚀卡滞，后期调整角度时不需要额外除锈润滑就能顺畅转动。

　　不同于很多民用LED灯具采用的塑料壳体结构，这款全钣金结构的工业泛光灯，在抗冲击性能上有明显优势，厂区作业过程中出现的飞石磕碰、设备剐蹭都不会造成壳体破损，能更好的保护内部的LED灯珠与驱动元件。模组之间的分隔筋条既做了结构加强，也能阻断单块模组的热量向相邻模组传递，避免整灯热量集中，让每块模组的工作温度都保持在LED灯珠的适宜工作区间，延长灯珠的光衰周期。
