十英尺高多舱式电气控制柜体钣金结构

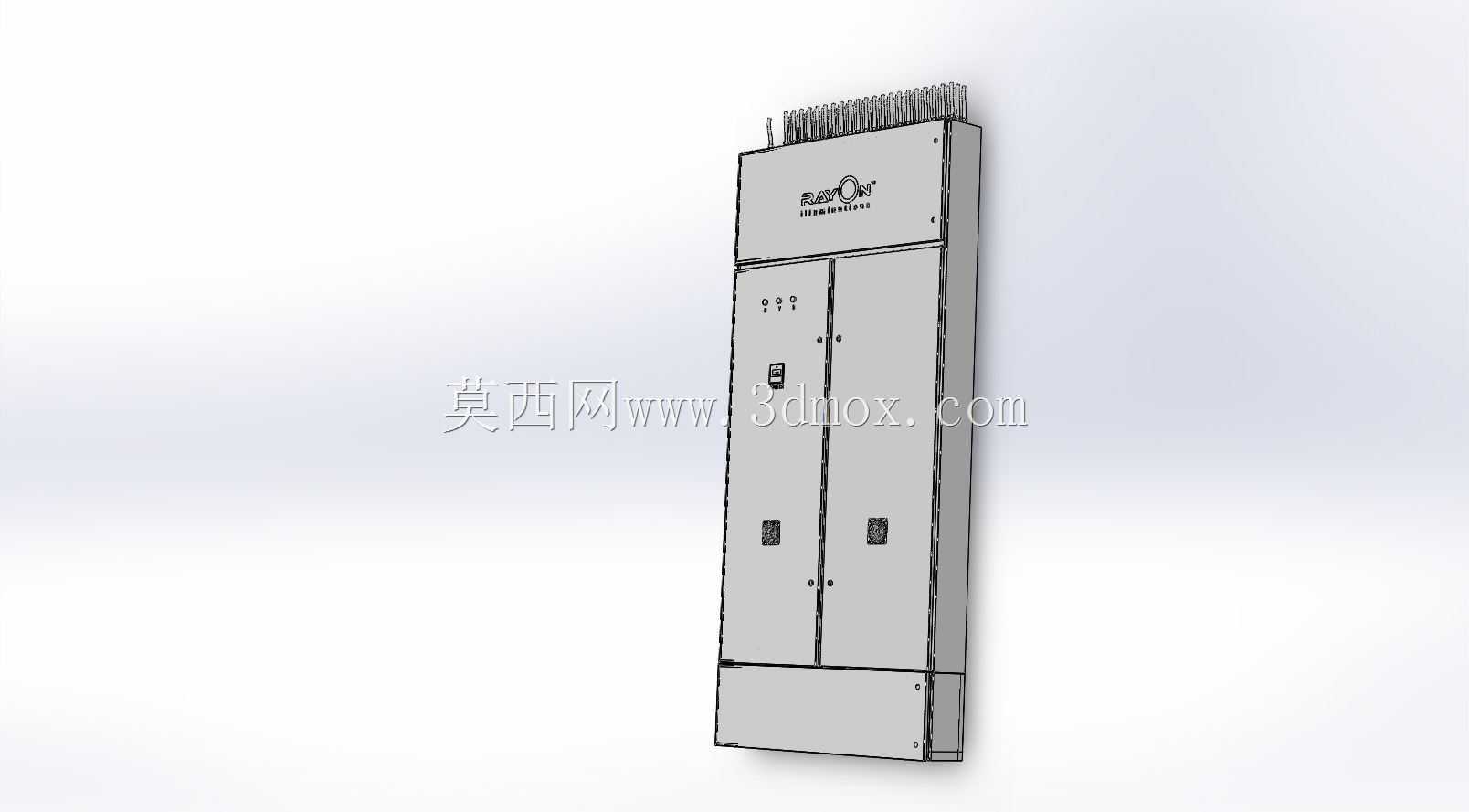

　　在工业配电、车间设备集群控制、生产线信号集散这类场景里，落地式控制柜体的钣金结构合理性，直接决定了内部电气元件的运维效率、布线规整度以及现场防护表现。这款十英尺高度的多舱式控制柜体钣金结构，在设计之初就充分考虑了现场安装、元件排布、后期运维的多重实际需求，没有采用市面上常见的单开门整舱结构，而是做了分舱式的门板布局，不同舱室对应不同的功能分区，顶部预留了线缆进出的梳状接口位，能够满足多回路控制线、动力线的分层布设需求，避免强弱电走线交叉带来的信号干扰问题。

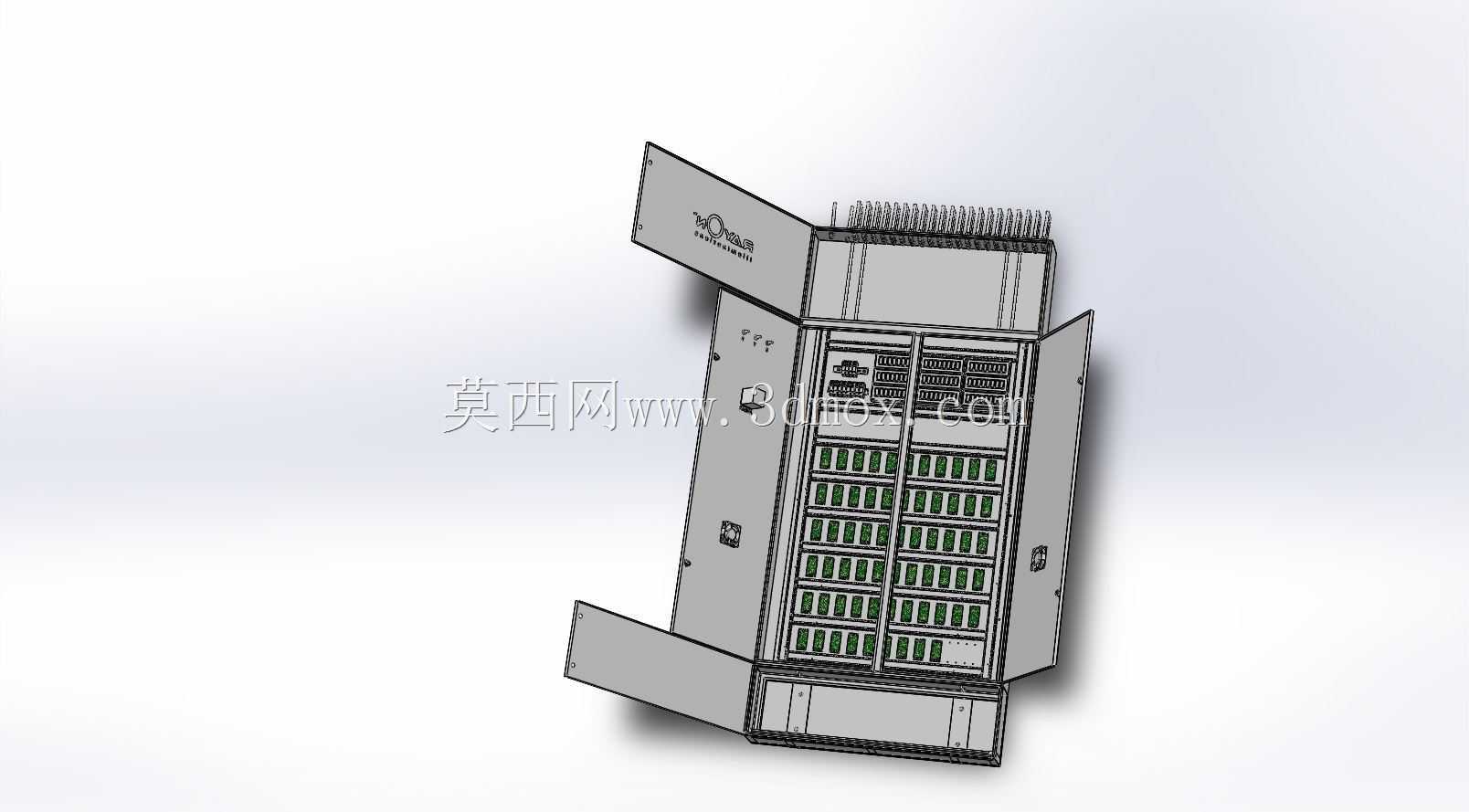

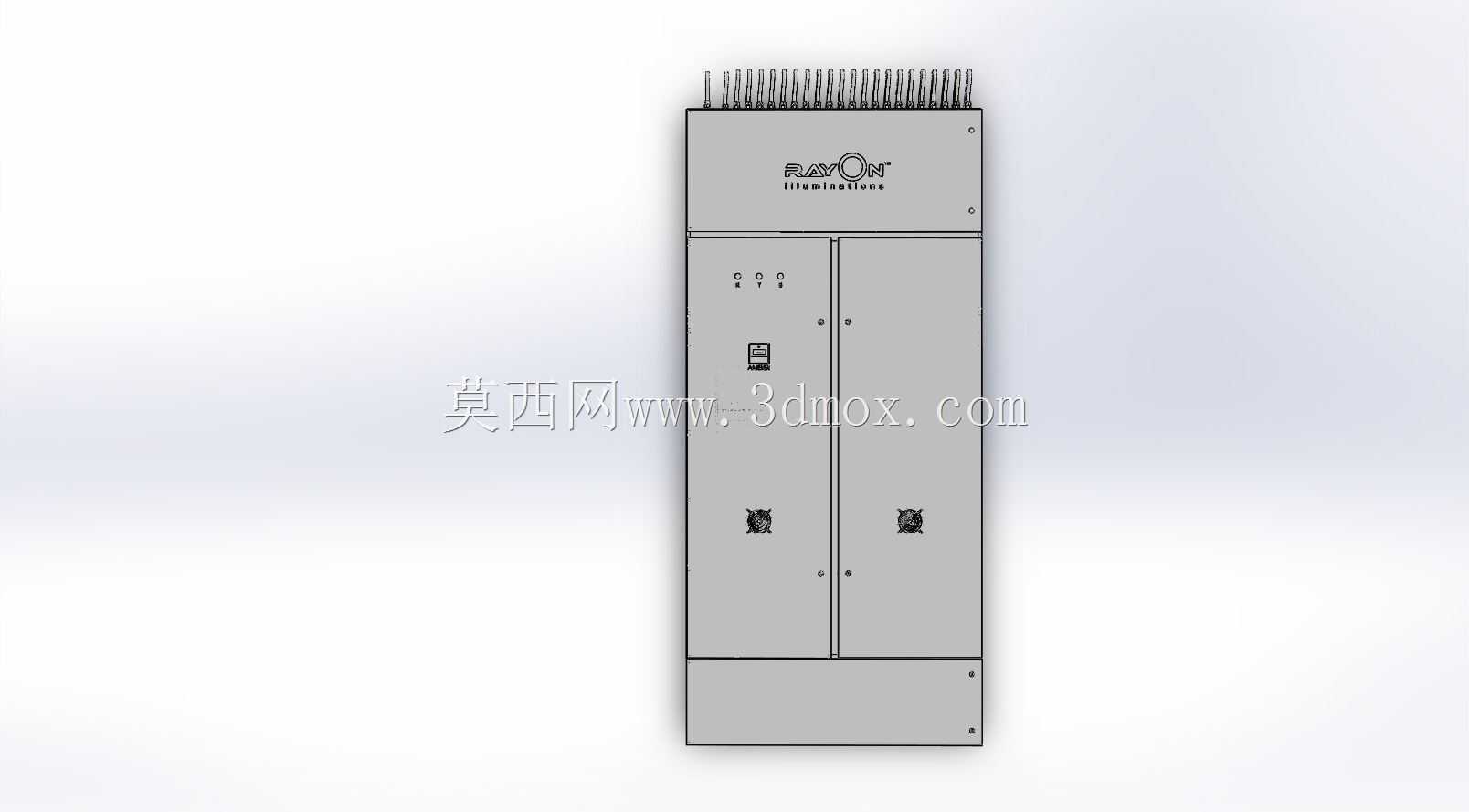

　　从结构设计逻辑来看，这款柜体的钣金折弯、拼接位都做了内藏式的折边处理，既能够提升柜体整体的结构刚性，减少薄钣金拼接带来的形变问题，也能避免外露锐边在安装、运维过程中划伤操作人员。三扇独立开启的舱门分别对应上部接线舱、中部元件安装舱、下部走线舱，不同舱门的开启角度都预留了足够的操作空间，中部元件舱作为核心区域，内部预留了标准化的电气安装梁固定位，能够兼容常规的导轨式元件安装、板载式元件固定需求，不需要在现场额外做打孔改制。上部的接线舱高度预留充足，能够容纳端子排、接线端子以及线缆预留的盘绕空间，顶部的梳状进线口做了翻边处理，穿线时不会划伤线缆外护套，同时也能配合密封件实现柜体的防护等级要求。下部的舱室主要用于布设竖向主干线缆、接地排以及备用元件的存放空间，和中部元件舱之间预留了隔板安装位，可根据现场需求选择是否加装分隔板，实现不同电压等级回路的物理隔离。

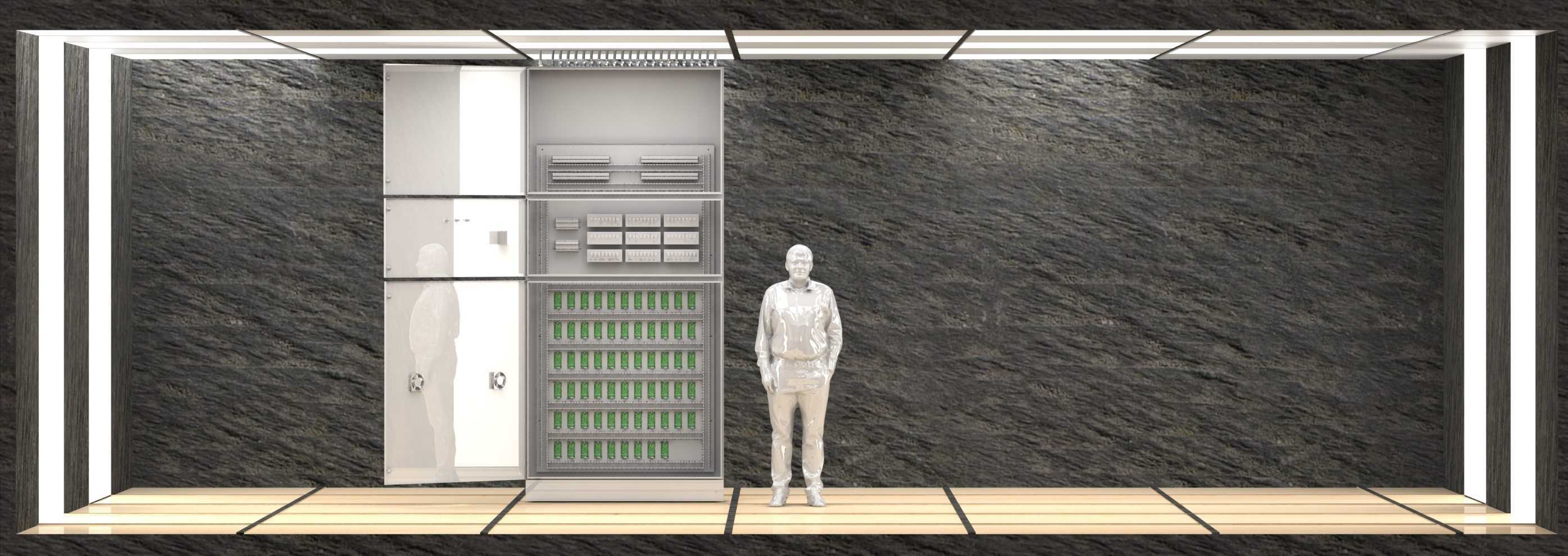

　　尺寸层面，十英尺的整体高度刚好适配工业厂房常规的设备安装空间，不会因为柜体过高导致顶部照明、管线干涉，也不会因为高度不足压缩内部元件的排布空间。柜体的安装底座做了外翻的安装边，预留了标准化的地脚固定孔位，能够直接通过膨胀螺栓固定在水泥地面或者型钢基座上，底座的高度预留了足够的线缆弯曲半径空间，从地面预埋管线进入柜体时，不需要额外做线缆弯折的应力处理。门板和柜体框架的配合位预留了密封胶条的安装槽，安装胶条后能够实现可靠的缝隙密封，适配车间多粉尘、轻微潮湿的使用环境，每扇门板都配备了独立的锁具固定位，可根据现场安全管理需求加装机械锁或者电子锁，避免非授权人员随意开启舱门触碰内部带电元件。

　　在建模细节处理上，所有钣金的折弯系数都按照常规冷轧钢板的加工参数做了预留，折弯处的止裂槽、拼接位的焊接预留量都做了符合实际加工工艺的处理，不存在无法落地加工的理想化结构。柜体框架的拼接位采用了内折弯加角件固定的结构，相比单纯的焊接结构，既能够提升框架的整体抗形变能力，也能在运输过程中出现局部磕碰时，方便拆解更换受损部件，不需要整体报废柜体。门板的内侧预留了元器件标识牌、走线槽的安装位，运维人员打开舱门后可以直接在门板内侧粘贴回路标识，也可以在门板内侧布设辅助走线槽，梳理门板上安装的按钮、指示灯的连接线，避免门板开关过程中线缆出现拉扯磨损的问题。

　　这类分舱式的钣金柜体结构，相比传统单舱柜体，在现场使用时能够大幅降低运维的误操作风险，不同功能区域的分隔也让内部布线更加规整，后期新增回路、更换元件时不需要拆解整个柜体的布线结构，只需要在对应舱室内操作即可。十英尺的高度规格也适配大多数工业现场的设备布局要求，不需要额外做定制化的高度改制，能够直接应用在生产线控制、车间配电、设备集群信号控制等多种场景，钣金结构的加工工艺成熟，常规的钣金加工厂都可以按照三维模型直接展开下料、折弯拼接，不需要额外做工艺转化。
