模块化可互换金属板LED路灯结构设计

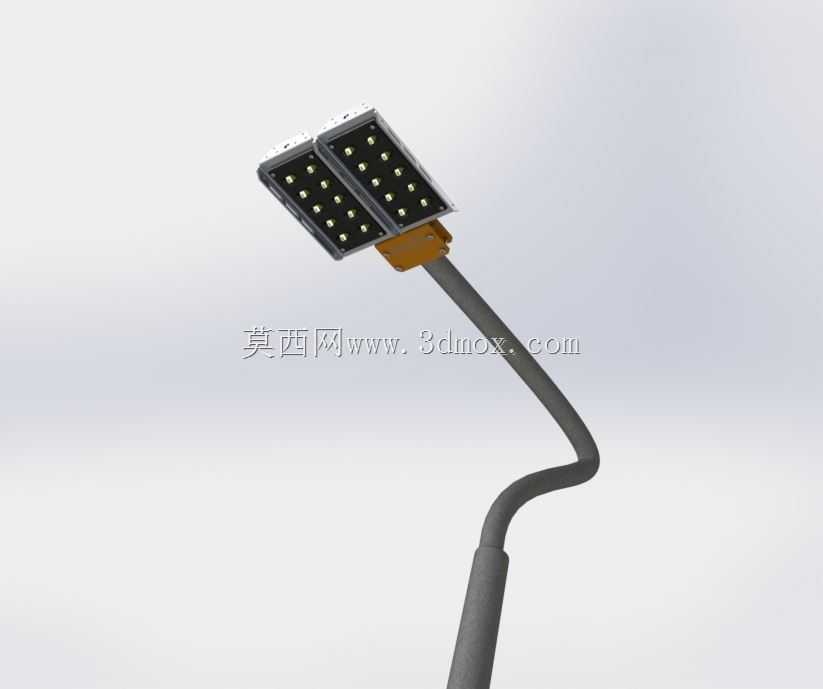

　　这款可互换金属板路灯的结构设计，核心围绕市政道路、工业园区主干道、城郊支路等多场景的照明运维需求展开，区别于传统一体式路灯的整灯更换逻辑，模组化的金属板光源基板设计，能在单颗光源故障或单组光效衰减时，直接拆卸对应金属板模组完成替换，无需拆解整灯结构，也不用将整灯从灯杆上拆下，大幅降低户外高空运维的作业时长与安全风险。从实际使用场景来看，这类结构的路灯适配6-12米高度的常规灯杆安装位，金属基板本身兼具光源承载与被动散热的双重作用，没有额外加装独立散热鳍片组，靠金属板本身的导热性能与表面的对流空间完成热量导出，能适配南方夏季高温、北方冬季低温、沿海高盐雾、西北多沙尘等不同户外环境的使用要求，金属板表面做了氧化钝化处理，配合模组拼接处的密封胶条结构，能达到IP65级别的防护能力，避免雨水、沙尘侵入光源腔造成电路短路。

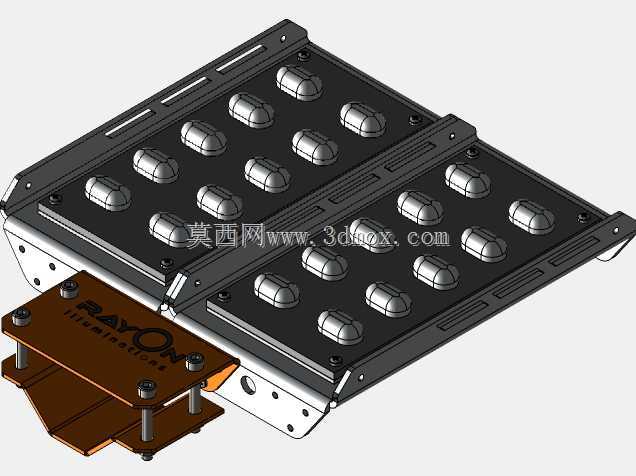

　　设计思路上，整个灯体采用分块拼接的框架结构，两块独立的金属光源板通过侧边的定位销与固定螺丝安装在主框架上，每块金属板上集成了多颗透镜封装的LED光源，透镜采用非对称配光设计，能让光线均匀覆盖路面有效照射区域，减少斑马纹与光浪费，同时控制眩光值在道路照明标准允许的范围内，避免对过往车辆驾驶员造成视觉干扰。主框架采用折弯钣金结构，边缘做了卷边处理，既提升整体结构强度，也能避免安装运维时的锐边割伤风险，框架侧边预留的穿线孔带有橡胶护圈，防止电源线拉扯时绝缘层被钣金切口磨损。底部的安装支架采用可调节角度的铰接结构，能根据灯杆挑臂的安装角度调整灯体俯仰角，适配不同路宽、不同布灯间距的照明配光需求，支架上的长条形安装孔能兼容不同直径的挑臂固定尺寸，不用额外定制转接件。

　　从安装边界来看，单组金属光源板的固定孔位采用统一间距设计，不同功率的光源金属板可以直接互换，比如同一款灯体框架，既能安装单块100W的金属板模组，也能拼接两块100W模组实现200W的总功率输出，适配不同照度要求的路段，不需要重新开模制作整灯外壳，大幅降低生产端的模具成本与仓储端的备件种类。金属板与主框架的接触位置涂有导热硅脂层，能降低接触热阻，让光源工作产生的热量快速传导到整个灯体框架上，通过框架表面与空气对流散出，保证LED光源的结温控制在合理区间，延长光源的实际使用寿命。灯体的电源腔独立设置在框架背部，与光源腔通过密封隔板分隔，避免光源腔的热量直接传导到电源上，降低电源电容等元器件的工作环境温度，提升电源的使用寿命，电源腔的盖板采用快拆螺丝固定，运维时不需要完全拆下螺丝就能打开盖板更换电源，减少高空作业时零件掉落的风险。

　　实际选型应用时，这类模组化金属板路灯的整体重量比同功率的压铸铝一体式路灯轻30%左右，对灯杆挑臂的承重要求更低，老旧道路照明改造时，可以直接替换原有旧灯头，不需要更换现有灯杆与挑臂，大幅降低改造成本。金属板模组的互换性设计，也让后期运维的备件储备更简单，只需要储备少量不同功率的金属板模组、电源与密封胶条，就能覆盖辖区内所有同系列路灯的故障维修需求，不需要储备整灯备件，减少运维资金占用。结构设计时还考虑了风阻影响，灯体表面采用流线型过渡，没有突出的冗余结构，能降低台风天气下的风阻载荷，避免灯体被强风吹落的风险，所有外露的固定螺丝都采用不锈钢材质，配合防松垫圈，避免长期户外震动导致螺丝松动脱落。
