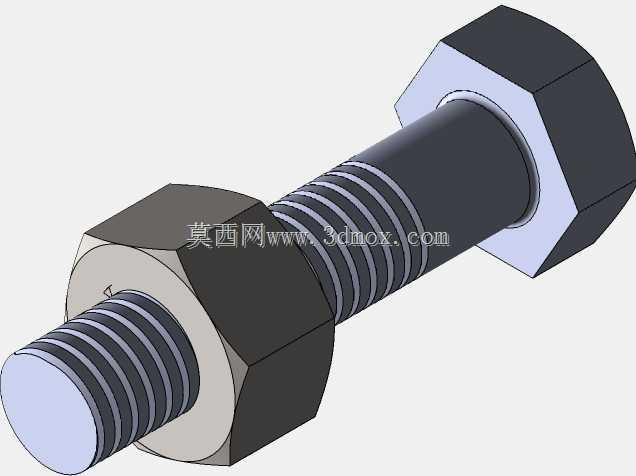

六角头螺栓配双螺母螺纹紧固组件

　　在各类机械结构的连接环节里，螺纹紧固是应用覆盖最广的可拆卸连接形式，这套六角头螺栓搭配双螺母的紧固结构，是日常设备装配、工装搭建、钢结构拼接场景里最常选用的基础紧固方案。从实际使用场景来看，不管是小型自动化设备的机架拼接、机床外围防护板的固定，还是普通工装夹具的构件锁紧、输送线支架的组装，这类结构都能提供稳定可靠的锁紧力，相比单螺母锁紧的形式，双螺母对顶的结构能有效抵消螺纹副之间的轴向间隙，在设备存在持续振动、冲击载荷的工况下，能大幅降低螺母松脱的概率，不需要额外增加弹簧垫圈、止动垫片这类辅助防松零件，就能实现不错的防松效果，在很多不便频繁复检紧固件松紧度的户外设备、长周期运行的生产线上，这种结构的实用性非常突出。

　　设计这套结构的时候，首先要明确实际安装边界的约束条件：螺栓的光杆段长度需要匹配被连接件的总厚度，要保证拧紧之后螺栓露出螺母的长度控制在2到3个螺距的范围，既不能因为露出过短导致螺纹啮合圈数不足影响锁紧强度，也不能因为伸出过长干涉周边其他运动构件，或者在设备运行过程中剐蹭操作人员、管线。六角头的对边尺寸、螺母的对边尺寸都遵循通用紧固件的标准尺寸系列，适配常规的开口扳手、套筒扳手的作业空间，在设计预留扳手操作空间的时候，只需要按照标准紧固件的最小操作间隙预留，就能满足现场装配、后期维护的拆装需求，不需要定制特殊的拆装工具，现场作业的适配性很强。

　　螺纹段的设计上，螺栓两端都加工有连续的三角螺纹，中间保留一段光杆结构，光杆部分的直径略大于螺纹大径，装配时光杆段穿过被连接件的安装孔，能起到一定的定位导向作用，避免螺栓穿入过程中螺纹刮伤安装孔内壁，也能让被连接件之间的剪切力更多作用在光杆段，降低螺纹副承受的横向剪切载荷，提升连接结构的抗剪切能力。两个六角螺母的厚度一致，螺纹精度与螺栓螺纹匹配，装配时先将内侧螺母拧紧至预设扭矩值，再将外侧螺母以相同甚至略大的扭矩拧紧，让两个螺母的接触面产生足够的对顶压力，此时螺栓螺纹段在两个螺母之间的部分会处于受拉状态，螺纹牙之间的摩擦力会持续存在，哪怕外部载荷出现波动、设备产生振动，螺纹副之间也不会出现相对转动，从结构原理上实现防松效果。

　　从实际选型的角度考虑，这类紧固组件的规格选择完全依托实际工况的载荷计算：如果是用于静态载荷的机架连接，只需要按照被连接件的总厚度选择对应长度的螺栓，按照额定载荷计算所需的螺栓公称直径即可；如果是用于存在交变载荷、振动冲击的运动部件连接，除了核算螺栓的抗拉、抗剪强度之外，还要确认双螺母拧紧后的预紧力是否在螺栓材料的许用应力范围内，避免预紧力过大导致螺栓出现塑性变形，反而降低连接可靠性。另外在安装布局上，同一连接面如果使用多组这类紧固组件，需要按照对角线顺序分次拧紧，避免单个螺栓过早承受全部预紧力，导致被连接件出现翘曲、密封面泄漏之类的问题。

　　很多刚入行的结构设计人员在做这类紧固件建模的时候，容易忽略螺纹收尾、螺栓头下圆角的细节，实际上这些细节恰恰是影响紧固件实际强度的关键：螺栓头部与光杆段过渡的圆角能大幅降低应力集中系数，避免螺栓在受拉时从头部与杆部的交接位置断裂；螺纹起始端的倒角能让螺母顺利旋入，不会出现第一圈螺纹卡滞的问题，这些细节在三维建模时还原到位，后续做有限元受力分析的时候才能得到更贴近实际工况的计算结果，也能让生成的工程图直接用于指导生产加工，不需要后期再反复调整细节尺寸。

　　在装配干涉检查环节，这套模型可以直接导入整体设备的装配体中，验证螺栓长度是否合适、螺母拧紧后是否会和周边的管线、运动构件产生空间干涉，尤其是在一些结构紧凑的设备内部，紧固件的安装空间往往非常有限，提前通过三维模型核对扳手操作空间、构件间隙，能避免现场装配时才发现螺栓过长、扳手无法转动的问题，减少现场改制的工作量，提升装配作业的效率。
