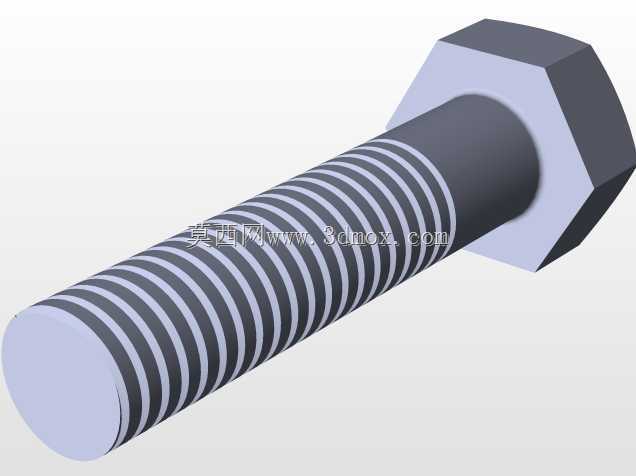

外六角全螺纹螺栓紧固连接件结构设计

　　在各类机械装配、钢结构搭建、机电设备安装的现场，外六角全螺纹螺栓是出现频率最高的可拆卸紧固元件之一，从普通的设备机架拼装、钣金护罩固定，到重载工况下的传动部件锁紧、工装夹具定位，都能见到这类零件的应用。不同于半螺纹螺栓仅在杆部末端加工螺纹的结构，全螺纹设计的螺栓杆部全程加工连续三角螺纹，在需要调整夹持厚度、或者螺纹孔深度较浅的安装场景下，全螺纹结构可以不受光杆段长度限制，适配更多变的装夹厚度需求，哪怕是多层叠装的薄板构件，也能通过旋入深度的灵活调整，保证足够的螺纹啮合长度，避免出现啮合牙数不足导致的滑牙、脱扣风险。

　　从结构设计逻辑来看，外六角的头部设计是兼顾手动工具与动力工具操作的成熟方案，六角形的六个受力面可以适配开口扳手、套筒扳手、电动扳手等多种常用拆装工具，在狭窄的安装空间内，扳手每次仅需旋转30度即可完成换位操作，相比四角头或者其他异形头的紧固件，操作容错率更高，不容易出现打滑磨圆头部的问题。头部与杆部的过渡位置设计有合理的圆角卸荷结构，避免热处理以及装配锁紧时，头部与杆部连接位置出现应力集中导致的断裂隐患，这一点在承受交变载荷、振动冲击的装配场景下尤为关键，很多现场出现的螺栓断裂失效，都源于头部过渡位置的应力集中没有做合理的卸荷处理。

　　螺纹部分采用普通公制三角粗牙螺纹设计，牙型角60度，牙侧间隙经过合理控制，既保证了旋合过程的顺畅性，不会出现卡滞、咬死的问题，又能在锁紧后依靠螺纹副的自锁特性，配合平垫、弹垫或者螺纹锁固胶的使用，在持续振动的工况下保持足够的锁紧力，不会出现自行松脱的问题。全螺纹的杆部不存在光杆与螺纹段的直径差，在需要穿过长通孔、或者在螺纹孔内全程啮合的场景下，杆部可以全程与孔壁或者内螺纹配合，对于需要调整螺栓伸出长度的安装场合，比如工装夹具的定位支撑、设备调平脚的高度调节，全螺纹结构可以实现连续的长度调整，不需要准备多种长度规格的螺栓来适配不同的安装需求，能够有效降低现场备件的储备种类。

　　从安装边界来看，这类外六角螺栓的头部对边尺寸、头部厚度都遵循通用紧固件的尺寸规范，设计装配结构时，只需要按照对应螺纹规格预留足够的扳手操作空间，保证套筒或者开口扳手能够完全套入头部，即可顺利完成锁紧操作。螺栓的末端设计有45度倒角，既可以在穿入安装孔时起到导向作用，避免螺纹牙磕碰安装孔边缘造成损伤，也能在旋入内螺纹时顺利导入，不会出现第一牙对不准导致的螺纹错扣问题。在实际选型应用中，需要根据被连接件的总厚度、螺纹孔的深度、需要承受的载荷大小来匹配对应公称长度、性能等级的螺栓，全螺纹结构因为没有光杆段的剪切承载优势，更适合以拉紧紧固为主要受力形式的连接场景，如果是承受横向剪切载荷的连接位置，还需要配合定位销或者抗剪套来承担横向力，避免螺纹牙受剪出现变形失效。

　　建模过程中，螺纹部分的建模既要保证牙型轮廓的准确性，还原真实螺纹的牙顶、牙底圆弧细节，又要考虑装配干涉检查的实用性，在做虚拟装配时，螺纹模型可以准确反映啮合状态，检查是否存在螺纹长度不足、旋入深度不够的问题，提前在设计阶段规避现场安装时才发现的尺寸不匹配问题。头部的六角轮廓与杆部的同轴度、螺纹与杆部的同轴度都是建模时需要重点控制的形位公差要素，这些要素直接影响实际零件加工后的装配精度，如果同轴度偏差过大，锁紧时会出现头部偏斜、螺纹受力不均的问题，大幅降低连接的可靠性。
