乘用车花瓣式多辐铝合金轮毂结构设计

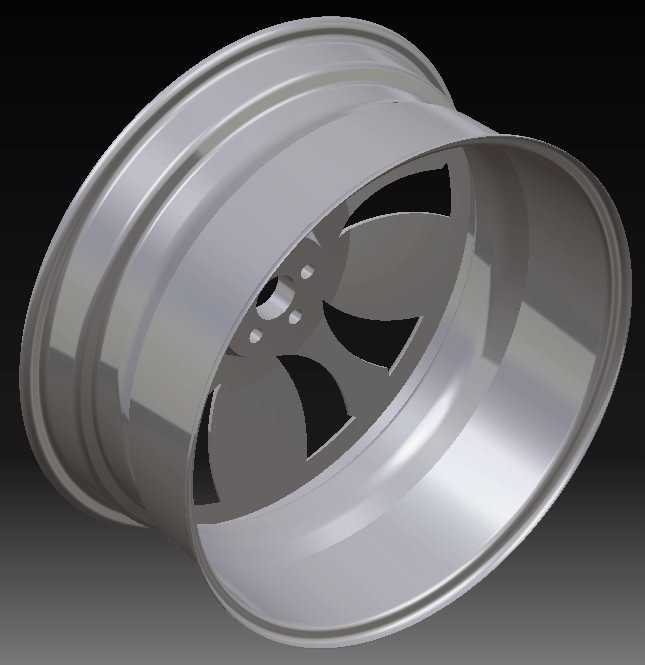

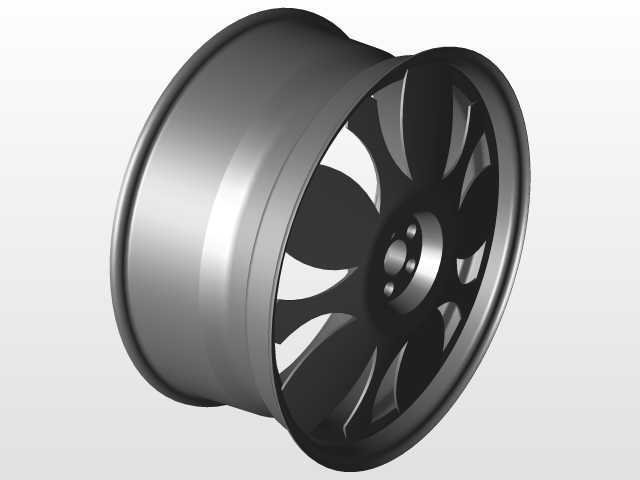

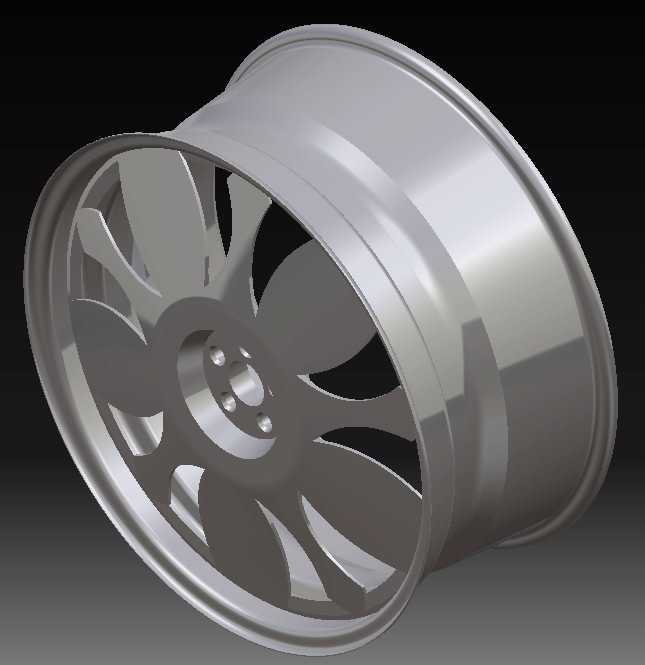

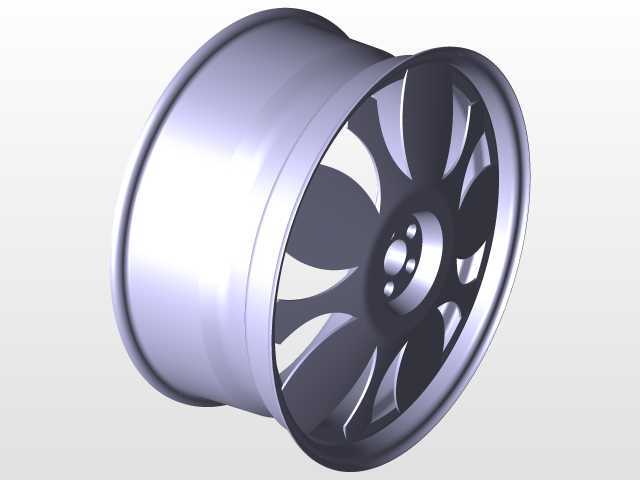

　　这款轮毂的结构设计首先围绕乘用车行走系统的实际工况展开，日常道路行驶中，轮毂需要承担整车载荷传递、路面冲击缓冲、制动系统散热配合、轮胎固定限位的核心作用，在铺装路面高频行驶、过减速带冲击、低速过坎的常见场景下，结构强度冗余与轻量化的平衡是设计时的核心考量。从结构分区来看，整体分为轮辋、轮辐、中心安装盘三个核心功能区，轮辋部分采用等厚旋压成型的基础轮廓，轮缘位置做了加厚翻边处理，匹配无内胎子午线轮胎的安装需求，胎圈座位置的粗糙度与尺寸公差严格控制，保证轮胎充气后的密封性能，避免高速行驶下的轮胎滑移、漏气问题，轮辋的气门嘴开孔位置做了局部加厚，避免开孔位置的应力集中，长期交变载荷下出现开裂风险。轮辐部分采用花瓣式多辐镂空设计，

　　并非单纯追求外观效果，每一条轮辐的截面都做了变厚度处理，靠近中心安装盘的位置厚度更大，向轮辋方向逐渐平滑过渡，匹配载荷传递的应力分布规律——中心安装位置是载荷输入点，应力从中心向轮辋周向扩散，变截面设计既可以保证应力集中区域的结构强度，又能在应力较低的区域削减材料厚度，实现整体减重。镂空的辐条间隙并非随意开设，间隙尺寸经过散热通道校核，车辆制动时刹车盘、刹车片产生的高温可以通过辐条间隙形成的空气对流通道快速散出，避免长距离制动后热量聚集导致轮胎老化加速、制动效能衰减的问题，同时镂空结构也减少了轮辋位置的紊流，一定程度上降低高速行驶的风阻。中心安装盘部分设置了五个螺栓安装孔，孔位的节圆直径严格匹配对应车型的转向节安装边界，安装面做了精加工平面处理，保证轮毂安装后与轴头的贴合度，避免高速行驶下的车轮抖动问题，中心定位孔的尺寸与轴头定位凸台精准配合，承担安装时的径向定位作用，螺栓孔周边做了局部沉台加厚，分散螺栓紧固时的压应力，避免长期使用后螺栓孔位置出现压溃变形。设计过程中首先确定安装边界参数，包括中心孔直径、螺栓孔节圆直径、偏距值、轮辋宽度与名义直径，这些参数直接决定了轮毂是否能适配对应车型，不会出现与刹车卡钳、悬架摆臂、翼子板内衬的运动干涉，偏距值的选取直接影响车轮的轮距变化，偏距过小会导致车轮外凸，增加轮轴轴承的载荷，同时容易出现轮胎刮蹭翼子板的问题；偏距过大会导致车轮内缩，容易与悬架部件、刹车卡钳发生干涉，

　　因此在建模阶段就需要做全行程的运动干涉校核，模拟悬架上下跳动、转向最大角度时的空间边界，保证所有工况下都有足够的安全间隙。轮辐的曲面过渡全部采用大圆角平滑处理，避免直角结构带来的应力集中，在承受路面冲击时，应力可以沿着平滑的曲面均匀分散，不会在转角位置出现应力峰值导致开裂，轮辐与轮辋的连接位置采用圆弧过渡焊接（一体成型结构则是平滑过渡的铸造/锻造圆角），连接位置的强度经过冲击载荷校核，可以应对过坑、过减速带时的瞬间冲击载荷。从实际使用场景来看，这款轮毂适配普通家用乘用车，日常行驶的载荷工况覆盖1.5-2吨级的整车重量，轮辋的直径与宽度参数匹配常规的民用轿车轮胎规格，安装后轮胎的接地面积符合设计要求，

　　不会改变车辆原厂的转向特性与悬挂几何。在建模过程中，所有的安装面、配合面都严格按照机械加工的公差要求设定尺寸基准，中心安装面作为整个轮毂的轴向基准，螺栓孔的位置度公差控制在合理范围内，保证安装时的同轴度，减少车轮的动平衡修正量。轮辋的轮缘位置符合相关安全标准，在轮胎亏气时可以提供一定的支撑，避免轮胎直接脱圈，提升行驶安全性。另外，辐条的造型设计也考虑了后期的动平衡配重安装，轮辋内侧预留了平衡块的安装位置，不会因为辐条造型导致平衡块无法固定，影响车轮的动平衡精度，高速行驶时出现方向盘抖动的问题。整体结构没有多余的冗余设计，每一处曲面、每一个厚度变化都对应实际的功能需求，在保证结构强度满足安全标准的前提下，尽可能降低自身重量，减少簧下质量，提升车辆的悬挂响应速度与行驶平顺性，同时镂空的辐条设计也兼顾了外观辨识度，符合民用改装与原厂配套的双重需求。
