乘用车多辐条铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件选型与结构匹配工作中，轮毂作为连接轮胎与车桥轴头的核心承载构件，其结构合理性直接关系到整车行驶的操控稳定性、NVH表现以及簧下质量控制水平。这款多辐条结构的铝合金轮盘，在设计阶段首先围绕轴头安装边界做了基准约束，中心定位孔与轴头凸台采用过渡配合公差，周向均匀布置的螺栓孔位置度严格控制在0.1mm以内，可匹配常见五孔乘用车轴头的安装规格，安装面的平面度公差设定为0.05mm，避免装配后出现轮盘端面跳动超差引发的高速行驶抖动问题。

　　从实际应用场景来看，这类铝合金轮毂多用于家用乘用车、城市SUV的配套与改装场景，相比传统钢制轮毂，其辐条的镂空结构可以在保证结构强度的前提下有效降低簧下质量，减少悬挂系统的往复运动惯性，提升减震器的响应速度，同时镂空区域也能为制动盘、制动卡钳预留足够的散热空间，在连续制动工况下可以加快热量导出，降低制动系统热衰减的风险。设计过程中针对辐条的受力路径做了拓扑优化，每根辐条从中心安装盘向外延伸至轮辋的过程中，截面厚度做渐变处理，靠近中心安装座的位置截面厚度更大，可承受起步、制动时传递的扭矩载荷，靠近轮辋边缘的位置适当收窄，在不降低轮辋侧向支撑刚度的前提下进一步削减冗余重量。

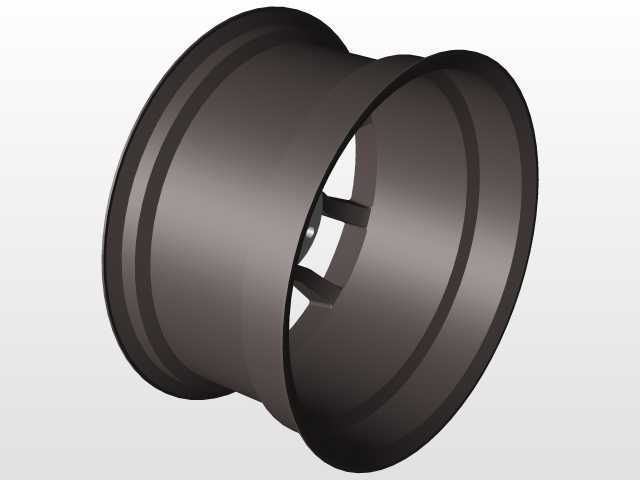

　　轮辋部分的结构设计严格匹配常规真空轮胎的安装尺寸，胎圈座的角度、轮缘的高度均符合乘用车轮辋的通用规范，可直接适配对应尺寸的子午线真空胎，无需额外加装内胎。轮盘背面的减重窝做了均匀分布，每个减重窝的位置都避开了辐条的主受力路径，不会在螺栓紧固、过坑冲击时产生应力集中。针对日常使用中容易出现的刮蹭场景，轮缘位置做了加厚处理，即使低速状态下与路肩发生刮碰，也不容易出现轮缘变形导致的轮胎漏气问题。

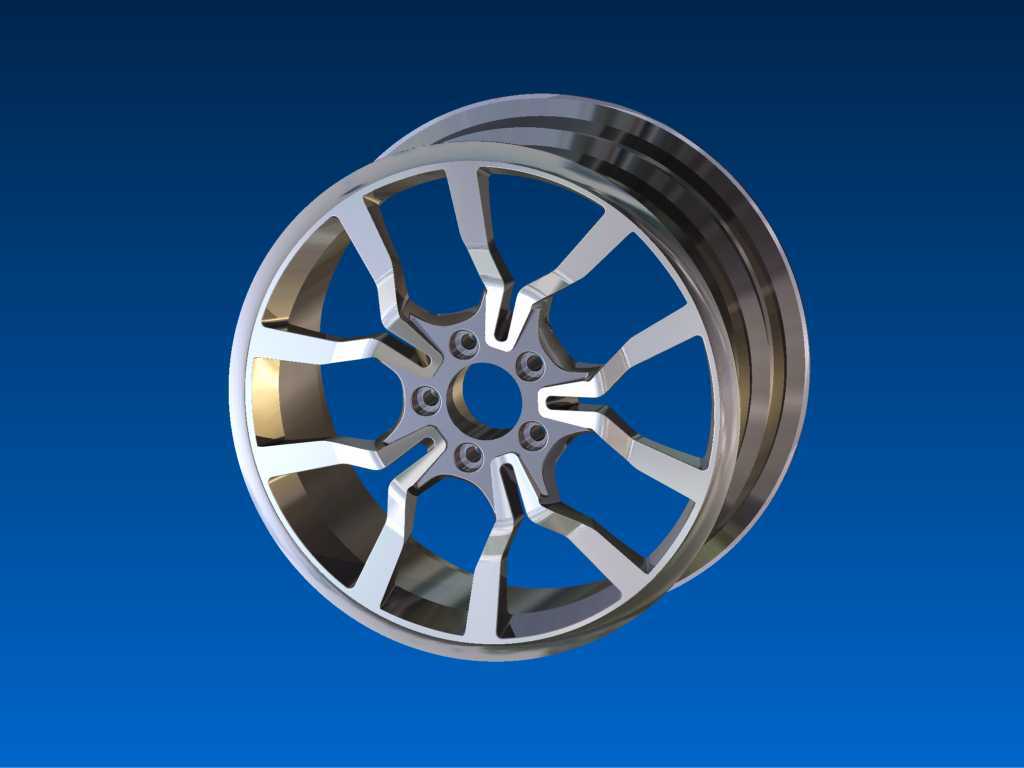

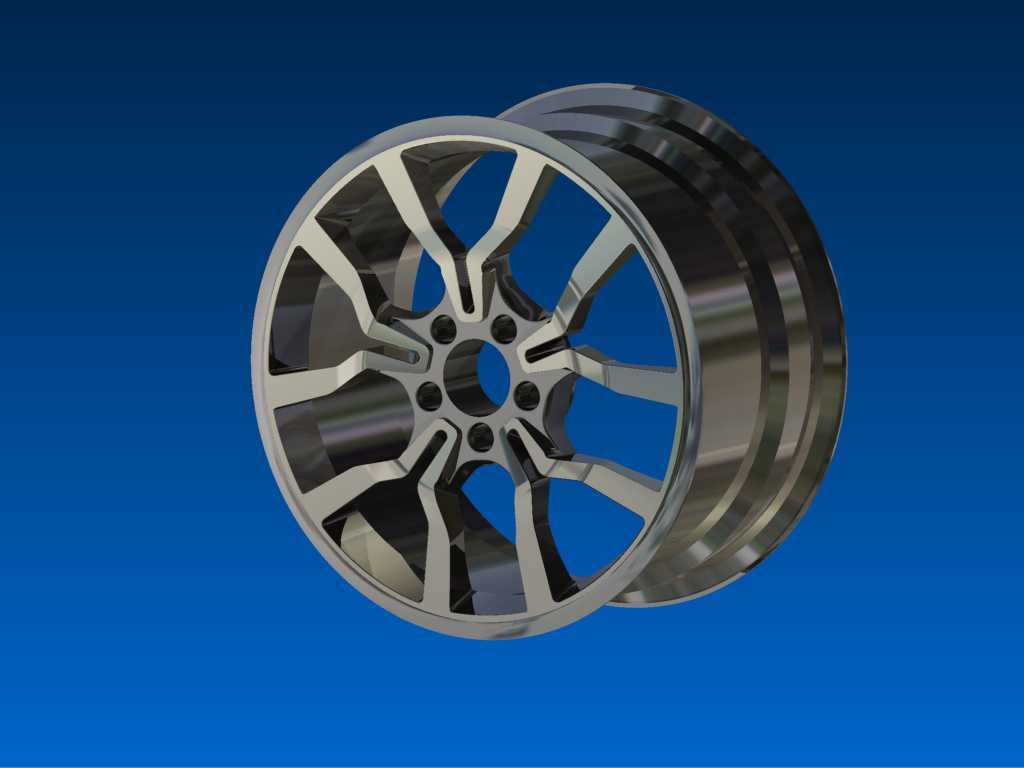

　　在结构验证的逻辑上，这款轮盘的设计首先满足径向疲劳试验的载荷要求，在1.5倍额定轴荷的循环载荷下，辐条与轮辋的连接位置不会出现裂纹；其次在弯曲疲劳试验中，模拟车辆转向时的侧向载荷作用，安装盘与辐条的过渡圆角位置做了R角优化，避免直角结构带来的应力集中问题，提升交变载荷下的结构寿命。辐条的造型采用分叉式多辐设计，除了外观层面的视觉效果，更重要的是可以将路面传递的冲击载荷分散到更多的受力路径上，避免单根辐条受力过大出现断裂风险。

　　从安装适配的边界来看，这款轮盘的偏距设定兼顾了多数家用乘用车的轮距匹配要求，安装后不会出现轮胎蹭到翼子板内衬或者悬挂摆臂的问题，中心孔的尺寸可以通过适配变径圈匹配不同轴头直径的车型，螺栓孔的孔径可适配常见的轮毂螺栓规格，不需要对轴头部分做任何改装即可完成装配。轮盘的表面采用金属质感的处理工艺，不仅是为了视觉效果，更重要的是在铝合金基材表面形成保护层，避免冬季融雪剂、日常雨水带来的腐蚀问题，延长轮毂的实际使用寿命。在日常维保场景中，这款轮毂的辐条间隙足够容纳常规的洗车工具，也方便制动系统粉尘的清理，同时镂空结构不会遮挡制动卡钳的观察位置，日常检查刹车片磨损状态时不需要拆卸轮毂即可完成目视检查。
