内燃机活塞连杆组件精密结构设计

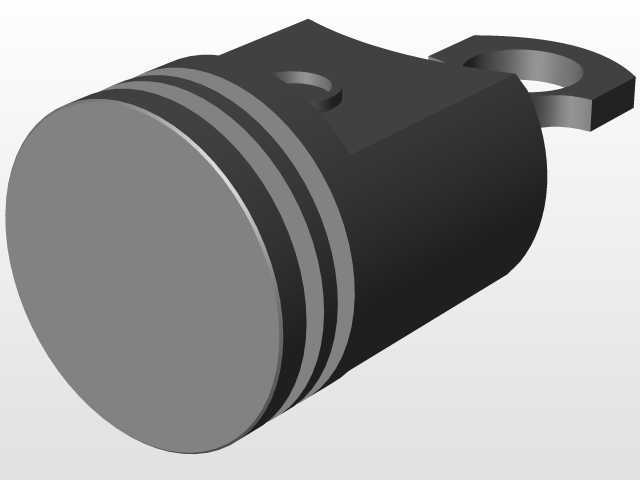

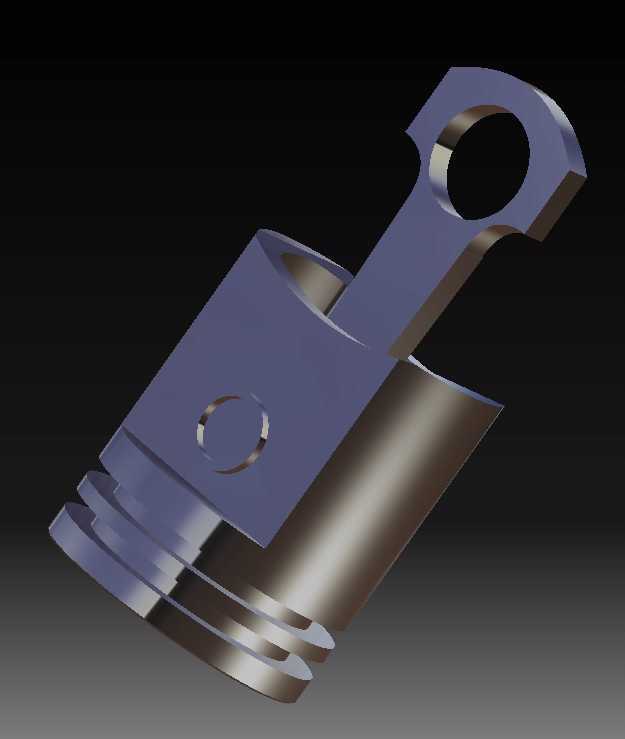

　　这套活塞连杆组件的结构设计，完全围绕往复式内燃机的实际工况展开，在做三维建模时首先要考虑的是燃烧室侧的高温高压承载边界，活塞头部的环槽结构直接对应气环与油环的安装位，三道环槽的宽度、深度以及相邻环槽的岸高比例，都要匹配常规小排量动力设备的密封与刮油需求，避免工作过程中出现燃气窜漏或者机油过量进入燃烧室的问题。活塞销座的位置偏移量是建模时反复核对的参数，这个偏移设计是为了降低活塞换向时对气缸壁的侧向敲击力，实际装机后能有效降低冷启动阶段的敲缸异响，同时减少裙部的偏磨损耗，延长组件的整体使用寿命。连杆部分采用了工字形截面的杆身设计，这种结构在同等重量下能获得更高的抗弯抗扭刚度，完全匹配活塞往复运动过程中传递的爆发压力与惯性力，

　　连杆小头的衬套安装位与活塞销的配合间隙控制在合理区间，既保证运动过程中的润滑油脂能形成有效油膜，又不会因为间隙过大产生冲击异响。从安装边界来看，活塞裙部的椭圆度设计是建模时的重点，常温状态下裙部横截面为长轴垂直于活塞销方向的椭圆形，受热膨胀后能趋近正圆，避免热态下在气缸内出现卡滞，裙部的长度尺寸要保证活塞到达上下止点时，不会与曲轴平衡块或者气缸盖下平面发生运动干涉。在实际应用场景中，这类组件广泛适配通用小型汽油机、摩托车动力单元以及小型农用机械的动力端，工作过程中活塞承接燃烧室燃油燃烧产生的爆发压力，通过活塞销将力传递给连杆，再由连杆将往复直线运动转化为曲轴的旋转运动，最终输出可用扭矩。

　　建模过程中对活塞顶部的凹坑造型做了适配平顶燃烧室的设计，压缩比的控制符合常规通用动力的标定范围，不需要额外调整燃烧室容积就能直接匹配对应排量的气缸盖。连杆大头的剖分结构采用平切口设计，适配常规的曲轴连杆轴颈安装，螺栓孔的位置精度直接影响连杆盖安装后的同轴度，建模时严格控制两螺栓孔的中心距与端面垂直度，避免装配后出现连杆轴颈偏磨的问题。所有的圆角过渡位置都做了应力释放的圆弧处理，尤其是活塞销座与活塞本体的衔接处、连杆大小头与杆身的过渡位置，这些位置是工作过程中应力集中的高发区域，合理的圆角半径能大幅降低交变载荷下的疲劳断裂风险。活塞环槽的下边缘做了微小的倒角处理，方便装配时活塞环的顺利导入，同时避免环槽锐边割伤活塞环的密封端面。

　　从运动校核的角度，建模完成后做了全行程的运动仿真，确认活塞在整个往复行程中，连杆的摆角范围处于合理区间，不会与气缸内壁、曲轴箱内壁发生干涉，活塞在上止点时，顶部与气缸盖的余隙高度符合设计要求，不会出现气门碰撞活塞顶的问题。油环槽的回油孔位置与孔径都做了对应设计，保证油环刮下的多余机油能顺利回流到曲轴箱，不会在环槽位置积碳卡滞活塞环。这套结构的尺寸参数适配缸径在50-65mm区间的通用内燃机，安装时只需要匹配对应尺寸的活塞销、活塞环以及连杆轴瓦，就能直接完成组件装配，不需要对气缸体或者曲轴做额外的加工修改，适合通用动力设备的维修替换以及新品开发阶段的结构验证使用。
