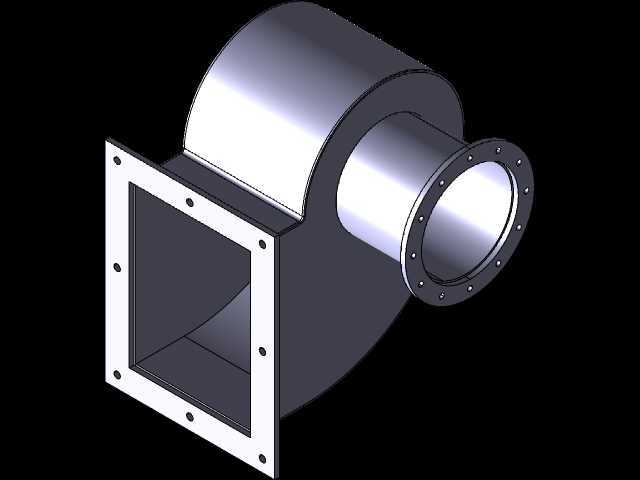

方形接口离心通风机蜗壳钣金结构

　　该结构为离心式通风机的核心蜗壳钣金组件，是工业通风、除尘、物料气力输送系统中常见的过流部件，在车间排风、工业除尘系统、锅炉引风、涂装线排风、粮食输送风网等场景中承担气流转向与动能转换的核心作用。从结构设计来看，方形法兰端为设备进风口侧，用于对接方形风管或者设备的出风口，法兰上预设的螺栓孔位按照常规通风管道的安装孔距排布，可直接与同规格的方形风管法兰通过螺栓紧固，安装时需在结合面加装密封胶条避免漏风，方形接口的直边段设计可保证进风气流均匀进入叶轮腔，避免因截面突变产生额外的湍流损失。圆形带法兰端为出风口侧，法兰上的螺栓孔沿圆周均布，适配圆形通风管道的连接标准，出风口的轴向与进风口方向呈90度垂直布局，符合离心风机蜗壳的典型流道走向，

　　气流从方形入口轴向进入叶轮腔后，经叶轮做功获得动能，在蜗壳型线的导流作用下逐步减速增压，最终从圆形出口沿切向排出，完成气流的输送过程。设计过程中采用生成性钣金设计逻辑，整个蜗壳壳体由板材卷制、折弯后拼焊成型，蜗壳的型线按照对数螺旋线轨迹推导，保证气流在壳体内流动时的流速变化平缓，降低流动阻力与气动噪声，壳体的板材厚度根据风机的全压参数选型，常规中低压通风工况下采用2-3mm厚的冷轧钢板即可满足强度要求，高压工况则需适当加厚板材避免运行时出现壳体振颤。方形法兰与圆形法兰均采用翻边结构与壳体主体焊接，既可以减少额外的加强筋配置，也能保证法兰面的平面度满足密封要求，法兰上的螺栓孔中心距、孔径均按照通用通风管道的安装规范设计，

　　无需额外制作转接件即可完成现场管路对接。安装边界方面，方形法兰的外轮廓尺寸需匹配对接风管的法兰规格，螺栓孔的位置度公差控制在±0.5mm以内，避免现场安装时出现孔位错位；圆形出口法兰的端面与方形入口法兰的端面垂直度公差需控制在1mm/m以内，保证对接管路不会出现强制组对产生的装配应力。整个壳体的焊缝采用连续密封焊，焊接完成后需做漏风试验，在1.5倍额定工作压力下漏风率不超过1%，避免运行时出现漏风导致的风量损失。实际应用中，该蜗壳组件需匹配对应参数的离心叶轮、进风集流器、传动组与电机共同组成完整的通风机，蜗壳的流道型线直接决定风机的效率与运行噪声，设计时需根据目标风量、全压参数反复校核蜗壳的张开度尺寸，

　　保证叶轮出口的气流能够顺畅沿蜗壳壁面流向出口，避免出现气流冲击壁面产生的涡流损耗。钣金成型过程中，蜗壳的弧形段需采用卷板机逐步卷压成型，避免一次成型产生板材局部应力集中导致的变形，折弯的方形直边段需保证折弯角度为90度，拼焊时需用工装夹具固定各段的相对位置，保证整体形位公差满足装配要求。对于有防腐要求的应用场景，壳体焊接完成后还需做喷砂除锈、喷涂防腐涂层或者镀锌处理，提升在潮湿、含腐蚀性气体工况下的使用寿命；对于高温通风工况，则需选用耐热钢板制作，同时在法兰连接处预留热膨胀补偿余量，避免高温运行时热胀冷缩导致焊缝开裂。
