T型槽用滑块压紧螺栓组件结构设计

　　在机床工装装夹、自动化线体工位定位、重型装配工装的搭建场景里，这类T型槽适配的滑块压紧组件是使用频率极高的紧固元件，区别于常规外六角螺栓，它不需要从T型槽的端部穿入，能够直接从槽体的任意开口位置卡入槽腔，大幅缩减工装调整时的拆装步骤，尤其是在长行程T型槽工作台、多工位拼接工装的调试过程中，这种可任意位置置入的特性，能让现场装调效率提升40%以上，避免了传统T型螺栓需要沿槽长距离滑动移位的繁琐操作。

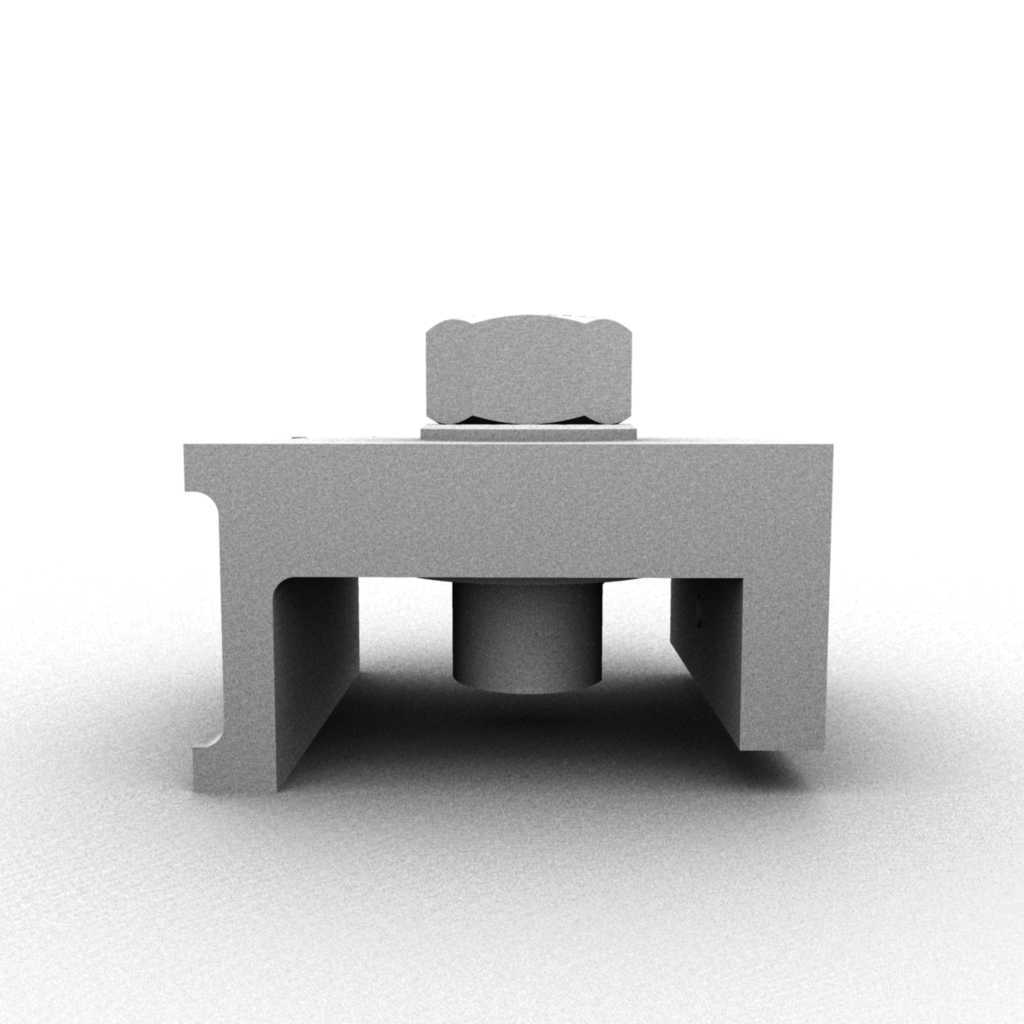

　　从实际功能层面看，这个组件由带翼缘的T型滑块、一体式压紧螺柱、顶部带防滑齿的压紧螺母三个部分组成，滑块的两侧翼缘完全贴合T型槽的内侧支撑台阶，当顶部螺母施加拧紧力矩时，滑块翼缘的下表面与T型槽台阶面完全贴合，形成稳定的支撑反力，不会出现普通螺栓在槽内偏转、滑脱的问题。滑块底部的圆柱凸台是定位导向结构，装配时这个凸台与T型槽的底部窄槽形成间隙配合，既能保证滑块沿槽长方向滑动时的直线度，又能在拧紧过程中限制滑块的周向转动，不需要额外用工具固定滑块本体，单人即可完成单侧的压紧操作。

　　设计过程中首先要匹配对应规格的T型槽截面参数，常规机床工作台的T型槽有14mm、18mm、22mm、28mm等几个通用槽宽规格，滑块的翼缘宽度要比槽口宽度大3-5mm，保证足够的支撑接触面积，避免拧紧时滑块从槽口脱出；翼缘的厚度要控制在槽口倒角以下的位置，保证滑块置入后翼缘上表面不高出工作台面，不会干涉工件的放置。滑块与螺柱的连接采用一体式结构设计，相比分体式的滑块加螺栓组合，一体式结构消除了螺纹配合的间隙，在承受交变冲击载荷的工况下，不会出现螺柱松动、滑块偏移的问题，适合铣床、加工中心这类有切削振动的设备装夹使用。

　　顶部的压紧螺母做了加宽的法兰面设计，法兰下表面做了细密的径向防滑齿，当螺母压紧工件或者压板时，防滑齿能够嵌入被压紧件的表面，增大接触摩擦力，即使在设备运行产生持续振动的情况下，螺母也不会出现自松退的问题。螺母的外形采用了带圆弧过渡的扁头结构，既可以用普通开口扳手拧紧，也能在空间受限的位置用勾形扳手操作，适配工装台面上狭窄的操作空间。

　　安装边界方面，这个组件的整体高度要匹配常用压板的厚度范围，滑块置入T型槽后，螺柱露出工作台面的高度要保证在穿过压板后，螺母能够拧入3-5个螺距的有效啮合长度，既不能因为螺柱过短导致啮合不足滑牙，也不能因为螺柱过长导致螺母拧紧行程过大、操作效率降低。滑块翼缘与T型槽侧面的间隙控制在0.2-0.5mm之间，间隙过小会导致滑块沿槽滑动时卡滞，尤其是在T型槽长期使用有轻微磨损、积屑的情况下，过小的间隙会让滑块移位困难；间隙过大则会导致压紧时滑块出现歪斜，螺柱与工作台面不垂直，降低压紧力的有效传递，甚至会在重载压紧时出现螺柱弯曲变形的问题。

　　在实际选型应用中，这类组件的压紧力等级要匹配工装的负载要求，M12规格的组件能够提供不低于25kN的额定压紧力，满足常规黑色金属零件的铣削、钻削装夹需求；M16规格的组件额定压紧力可以达到45kN，适合重型铸件、焊接件的粗加工装夹场景。设计时滑块的材质选用45号钢经调质处理，翼缘支撑面做局部淬火处理，硬度达到HRC35-40，既保证整体的韧性，不会在冲击载荷下断裂，又能提高支撑面的耐磨性，长期使用不会出现支撑面压溃、变形的问题。螺柱部分的螺纹精度控制在6g级，与螺母的配合间隙均匀，拧紧过程顺畅无卡滞，螺纹表面做发黑处理，提升防锈能力，适配车间多切削液、多油污的使用环境。

　　很多现场装调人员在使用这类组件时容易忽略滑块的置入方向，实际上滑块的翼缘倒角方向要与T型槽的置入方向匹配，顺着槽口的倒角斜向置入后再旋转90度，就能让翼缘完全卡入槽内的支撑台阶，不需要蛮力敲击，就能快速完成组件的安装。相比传统的从槽端穿入的T型螺栓，这种滑块式压紧组件在多工位工装频繁换型的场景下，不需要拆除槽端的限位挡块，就能随时增减压紧点的数量，对于柔性化生产的机加工单元来说，这种结构的适配性更强，能够覆盖更多异形工件的装夹需求，减少专用工装的制作成本。
