手动法兰式蝶阀三维结构设计模型

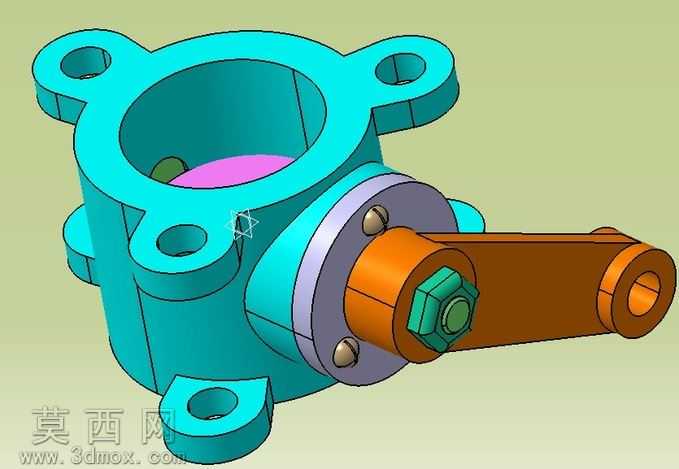

本模型为手动法兰式蝶阀的完整三维设计成果，建模过程严格遵循阀门行业通用设计规范，先通过草图绘制完成阀体主体的轮廓定位，以旋转、拉伸凸台特征构建出带多组安装孔的法兰端结构，法兰端的通孔位置、孔径尺寸均匹配对应公称通径的管路安装标准，保证后续装配对接的适配性。建模时对阀体内部流道做了平滑过渡处理，还原蝶阀流阻小的结构特性，阀座密封区域的尺寸精度做了特征约束，避免出现密封面错位的设计问题。驱动部分的建模以手柄摇臂为核心，先绘制摇臂的受力轮廓草图，通过拉伸、圆角特征优化摇臂的握持与受力结构，摇臂与阀杆的连接部位做了防转卡位设计，搭配六角锁紧螺母的细节特征，还原实际装配的锁紧结构；阀杆与阀体的连接部位还原了定位销的固定结构，保证阀杆转动时的同轴度，避免启闭过程中出现卡滞。渲染阶段为不同部件匹配了差异化的材质表现，阀体主体赋予青蓝色金属漆材质模拟铸钢件的涂装效果，手柄摇臂赋予棕褐色工程塑料与金属结合的质感，锁紧螺母、定位销等标准件赋予镀锌金属材质，密封部位的阀板边缘赋予软质密封材质的色彩区分，通过环境光遮蔽效果突出各部件的装配层级，清晰展现法兰安装面、驱动摇臂、密封阀板、锁紧组件之间的位置关系。设计过程中重点考量了蝶阀的启闭动作逻辑，所有活动部件的转动行程均做了空间干涉检查，确保手柄转动时不会与阀体法兰、周边管路部件产生碰撞，法兰端的安装孔做了均匀排布设计，既满足安装时的螺栓锁紧受力要求，也兼顾了阀体整体的结构强度，避免法兰部位在承压时出现应力集中变形。模型完整还原了手动蝶阀的全部核心结构，从阀体流道、密封阀板到驱动手柄、锁紧紧固件均做了精细化建模，没有省略关键装配细节，能够直观展现该类蝶阀的内部构造与外部安装特征，可用于阀门结构原理展示、管路装配模拟等场景。
