重锤式杠杆安全阀三维结构设计

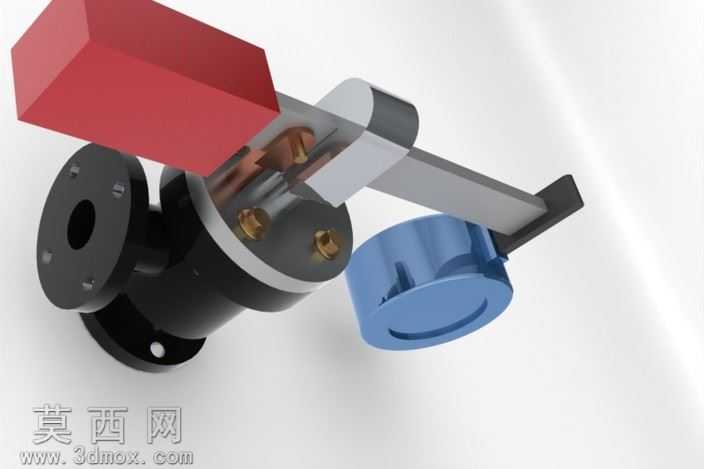

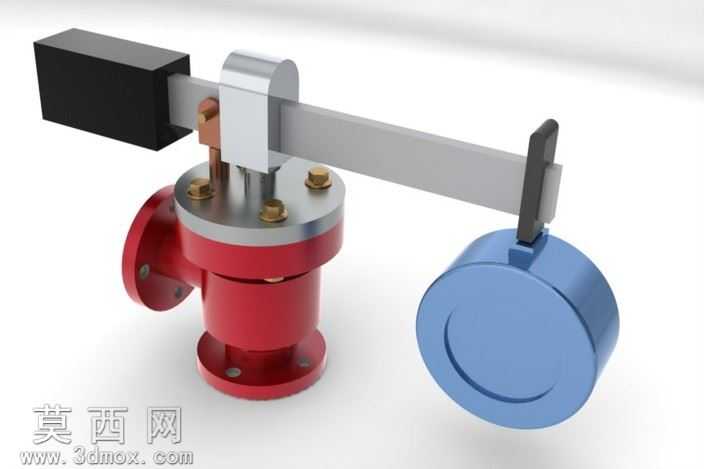

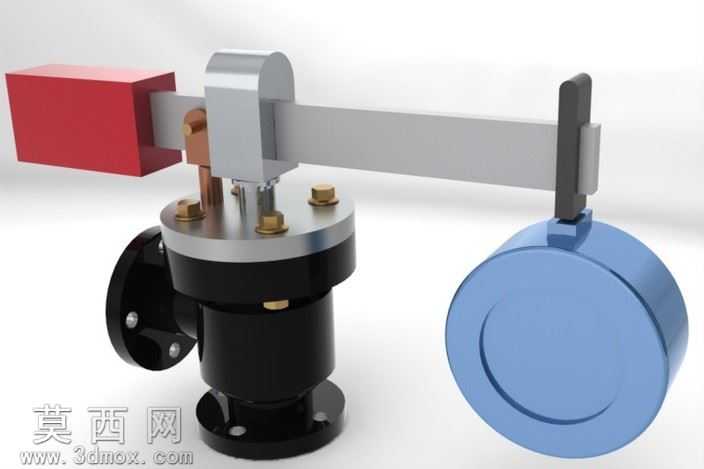

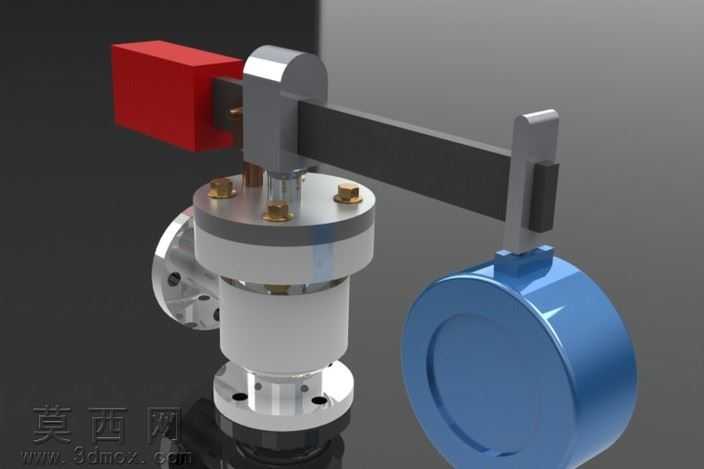

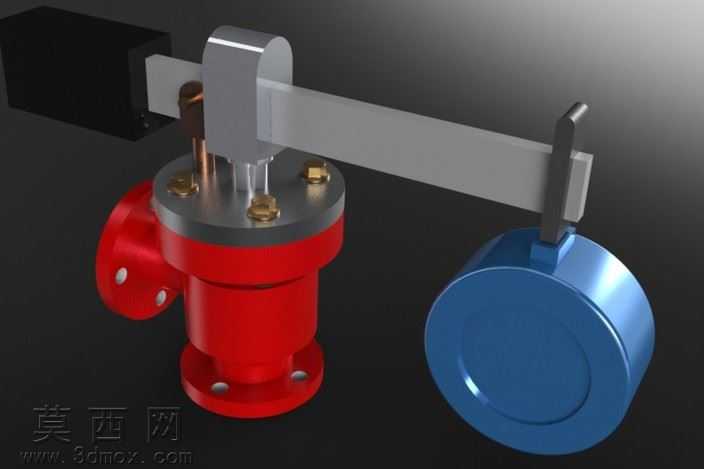

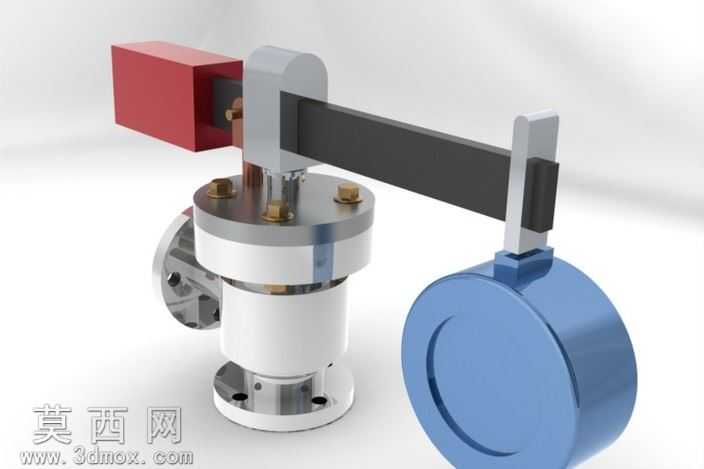

本作品为杠杆式安全阀的三维参数化建模成果，整体建模过程严格遵循机械设计规范，依托三维建模软件完成全零件的特征化构建，从基础的阀体毛坯开始，通过拉伸、旋转、切除等基础特征搭建主体轮廓，再通过倒角、螺纹修饰、阵列等细节特征完善零件的加工工艺属性，确保每一个零件的尺寸比例符合实际工业阀门的设计标准。材质渲染阶段针对不同零件的实际材质属性进行参数调试，阀体部分采用哑光黑色铸钢材质，还原铸钢件表面的细微磨砂质感，金属密封面与紧固件采用抛光不锈钢材质，调整金属反射率与粗糙度参数，呈现金属构件的冷硬光泽，重锤部分采用蓝色烤漆金属材质，还原工业涂装的均匀漆面效果，红色配重块采用哑光漆面材质，通过不同材质的色彩与质感区分，清晰划分各个功能部件，提升模型的辨识度与真实感。结构设计上完整还原杠杆安全阀的工作逻辑，阀体采用角式法兰连接结构，侧部与底部均设置带螺栓孔的法兰盘，用于管道系统的安装对接，阀盖与阀体通过周向均布的螺栓实现紧固连接，阀杆组件垂直安装于阀体中心，杠杆支点采用铰接支座结构，实现杠杆的灵活转动，杠杆一端连接阀杆顶端，另一端悬挂圆柱形重锤，端部设置红色限位配重块，通过调整重锤在杠杆上的位置即可设定安全阀的开启压力，当系统内压力超过设定值时，介质推力推动阀杆上移，带动杠杆绕支点转动实现泄压，压力回落至安全值后杠杆在重锤重力作用下带动阀杆复位，实现密封截断。设计过程中重点考量了机构的运动合理性，对铰接部位的配合间隙、杠杆的力臂比例、阀瓣的密封面宽度都进行了参数化校核，既保证模型外观的还原度，也确保虚拟装配下各部件无干涉，能够直观演示杠杆安全阀的泄压工作原理，可用于机械原理教学、阀门产品展示以及相关管道系统的配套设计参考。
