数控加工用多轴回转工作台结构设计

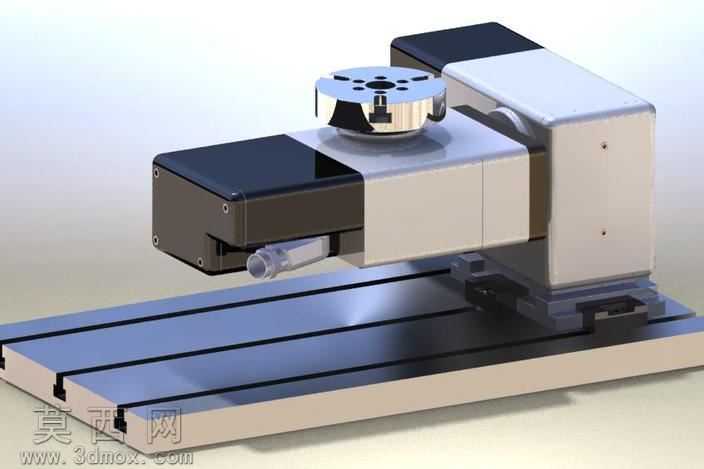

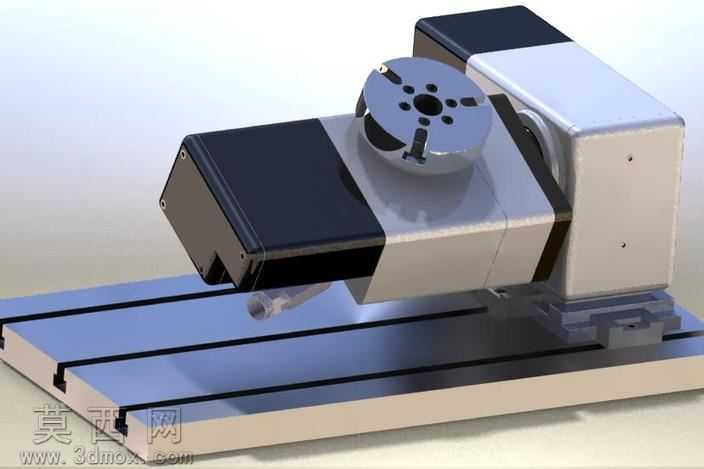

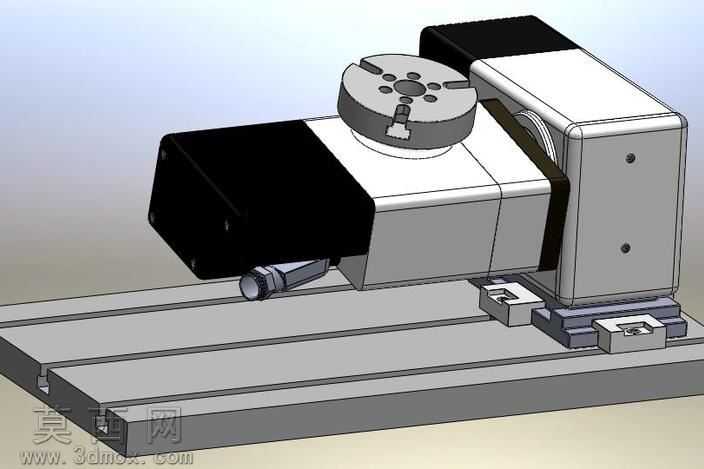

本作品为适配数控加工场景的多轴旋转工作台三维建模成果，建模过程严格遵循机械加工工装的实际设计逻辑，以实现工件多工位多角度加工切换为核心设计目标。建模阶段首先完成整体结构的比例规划，将工作台划分为底座承载单元、直线滑移导轨单元、旋转驱动箱体单元、工件装夹转盘单元四大核心模块，各模块的装配间隙、配合公差均参考实际机床附件的行业标准进行参数设定，确保模型结构符合真实机械装配逻辑。材质渲染阶段针对不同部件的功能属性匹配对应材质效果：底座承载部分采用铸铁哑光材质，还原机床铸件的厚重质感与表面细微磨砂纹理；直线导轨部分采用高抛光金属材质，模拟淬硬钢导轨的高光金属质感与平整工作面；旋转箱体外壳采用钣金哑光银灰材质，搭配边角处的黑色工程塑料封边，还原工业设备外壳的真实视觉效果；顶部装夹转盘采用亮面镀铬金属材质，清晰呈现转盘表面的装夹定位孔、刻度标识等细节结构，各部件材质的粗糙度、反光度参数均经过反复调试，渲染输出的效果图能够清晰区分不同功能部件的材质差异，整体视觉效果贴近真实工业产品的实物状态。结构设计上，该多轴旋转工作台采用卧式回转搭配直线滑移的复合运动结构，底座设置的平行T型槽导轨可实现整个转台主体的横向位置调整，适配不同行程的加工机床安装需求；中部旋转箱体内置回转驱动结构，可带动顶部装夹转盘实现360度连续回转，同时配合箱体自身的俯仰角度调整能力，可实现工件在多个空间角度的定位装夹，满足多面体零件、复杂曲面零件的一次装夹多工序加工需求，有效减少工件装夹次数，提升加工精度与效率。设计过程中充分考虑了结构的刚性与运动稳定性，各连接部位的紧固螺丝、定位销等标准件均按照实际规格进行建模还原，驱动接口、管线引出位置的细节也做了完整呈现，整体模型无结构干涉、无缺失面，各运动部件的运动行程符合机械设计的合理范围，既可以作为数控加工工装设计的参考方案，也可用于机床加工场景的三维可视化演示、教学课件素材使用。
