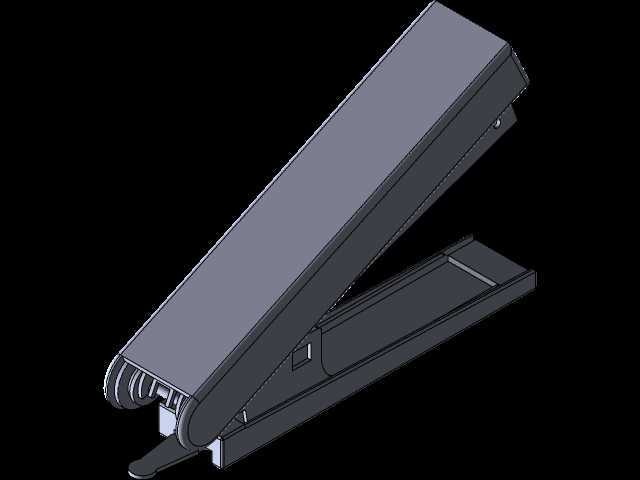

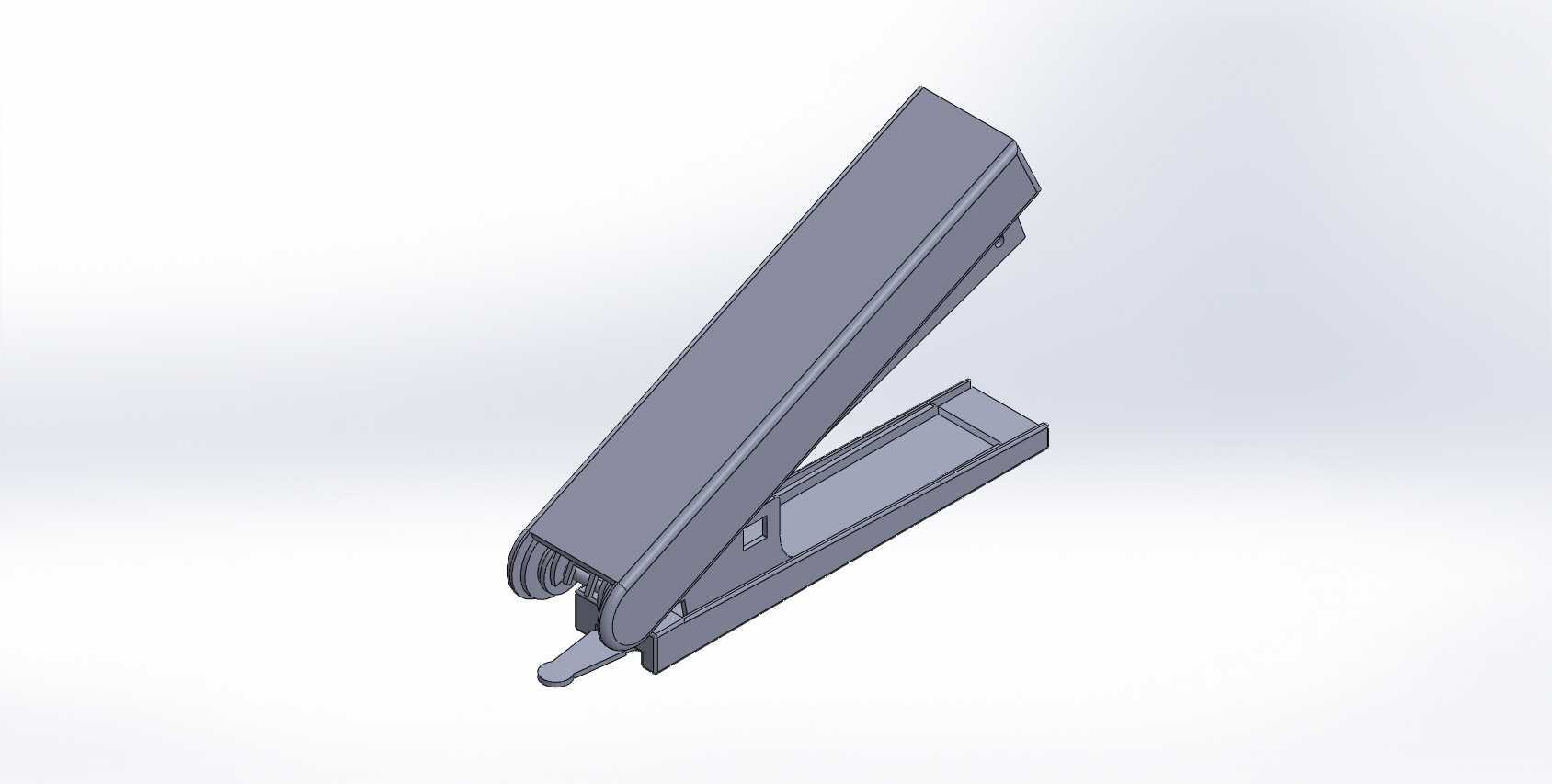

便携手动订书机结构三维设计

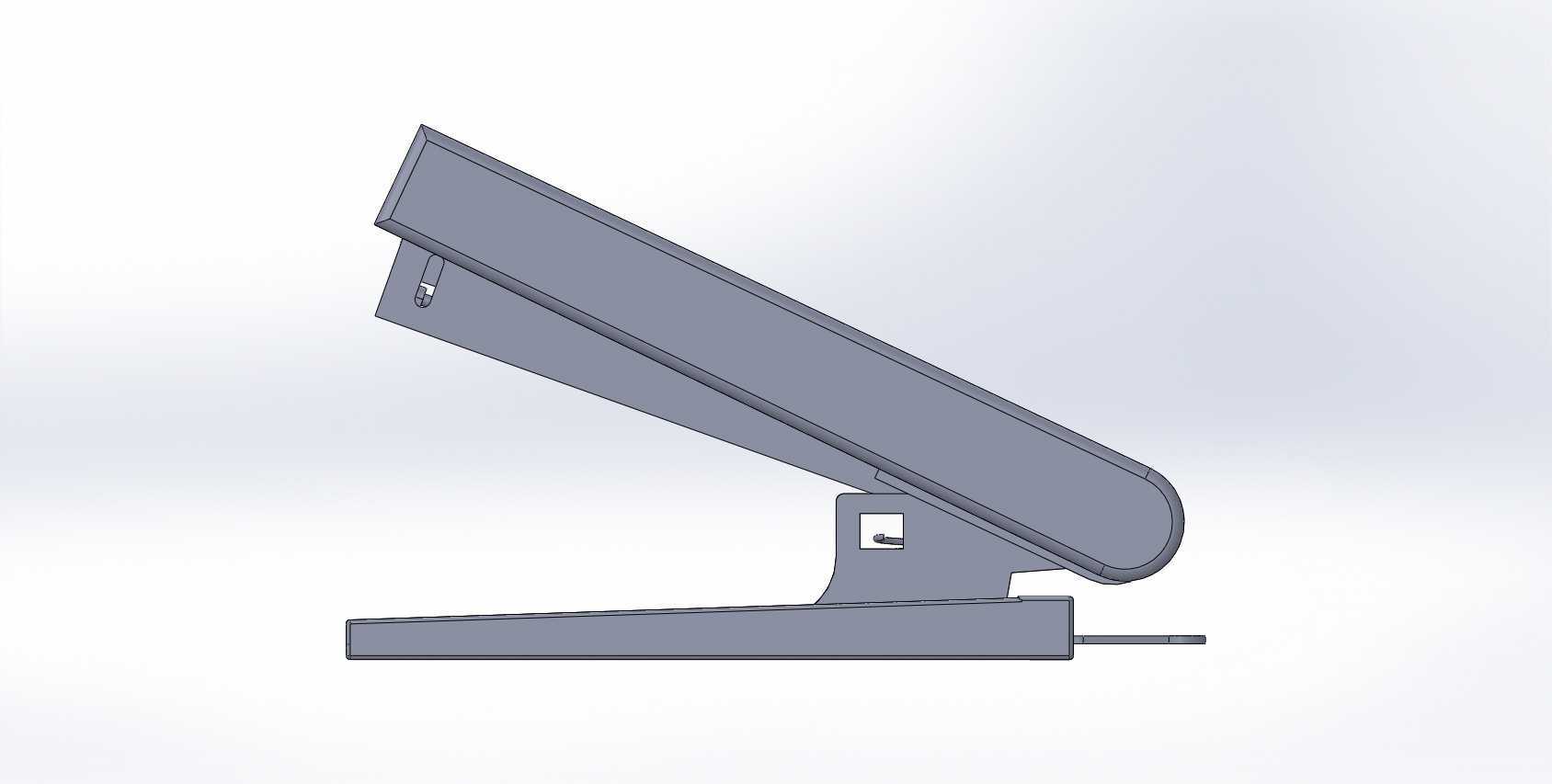

　　这款手动订书机的结构设计，核心围绕日常办公、文印整理场景的高频使用需求展开，区别于工业级重型装订设备，它的定位是桌面轻量装订作业，可适配常规20页以内的普通复印纸、铜版纸叠装订需求，在桌面办公、学生课业整理、小型文印店临时装订场景中适配性极强。从结构逻辑来看，整体采用杠杆增力的经典传动思路，上压臂与底座通过尾部的铰接转轴连接，按压时力臂长度经过精准测算，成年人单手握持按压即可输出足够的钉合压力，不需要额外施加过大的手部力量，长时间连续装订也不会出现明显的手部酸胀感。底座部分做了内凹的钉槽定位结构，装订时纸张抵靠定位边即可保证订书钉的装订位置统一，不会出现钉位偏移、钉脚弯折不对称的问题，出钉口的压片做了弧度适配，

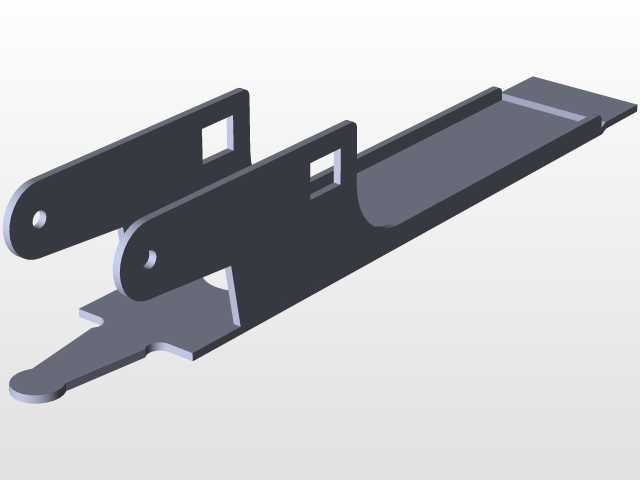

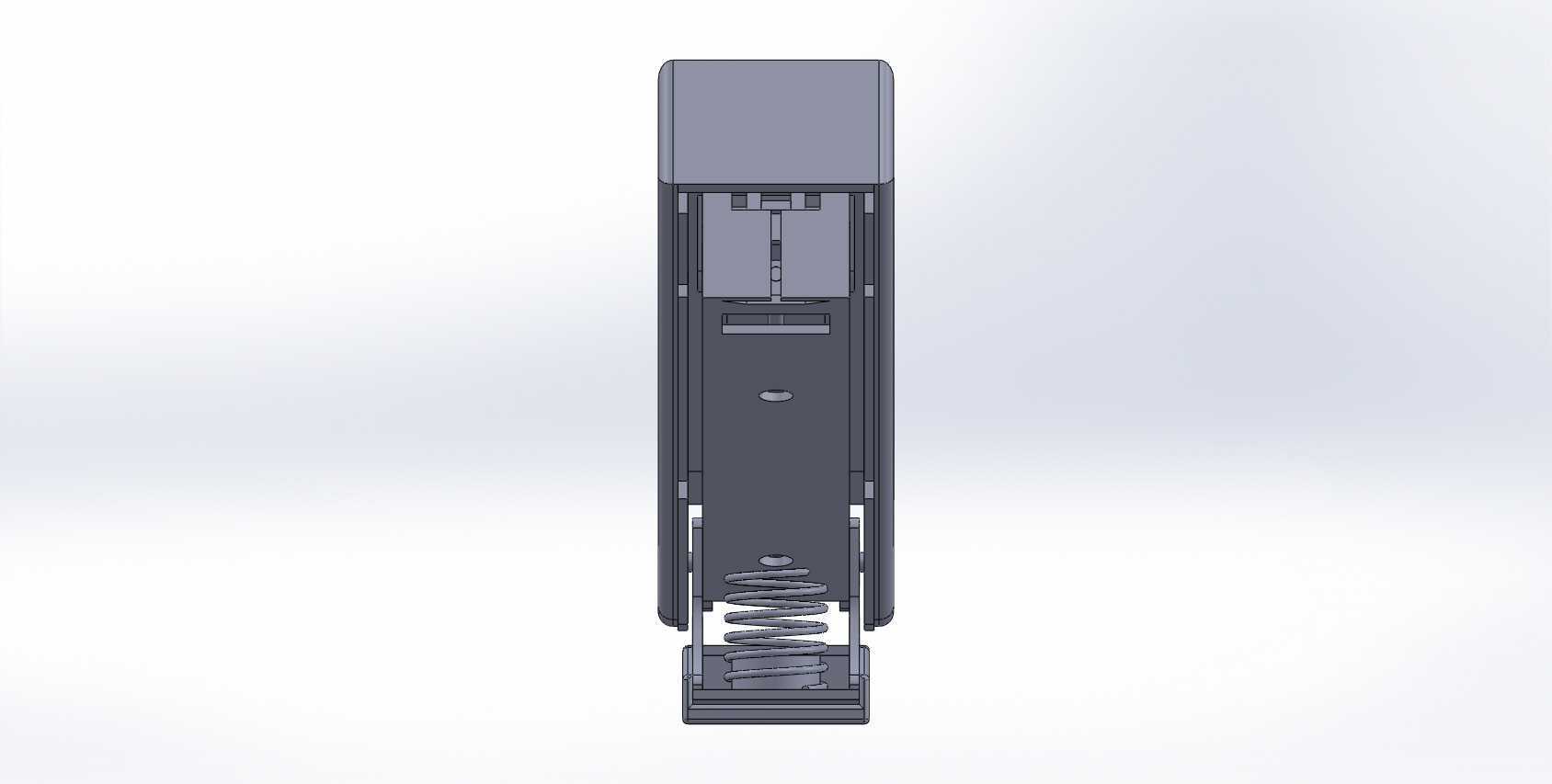

　　订书钉穿透纸叠后会顺着底座的导槽向内弯折，平整贴合在纸张背面，不会出现翘钉、刮手的问题。外形设计上采用窄长型的流线轮廓，整体宽度控制在40mm以内，长度在160mm左右，闭合状态下整体厚度不超过30mm，占用桌面空间极小，日常可以直接放在文件架、笔筒旁收纳，也可以放进公文包、文件袋中携带外出使用，不会出现结构突出勾挂文件的问题。铰接部位的转轴采用过盈配合的金属销轴连接，开合阻尼经过调校，上压臂在无外力状态下会保持张开的待作业角度，不需要手动掀开压臂即可放入待装订纸张，连续作业时的操作流畅度更高。钉道部分采用抽拉式的装钉结构，按压尾部的卡扣即可弹出钉槽，可装入常规统一规格的订书钉，装钉过程不需要额外工具，

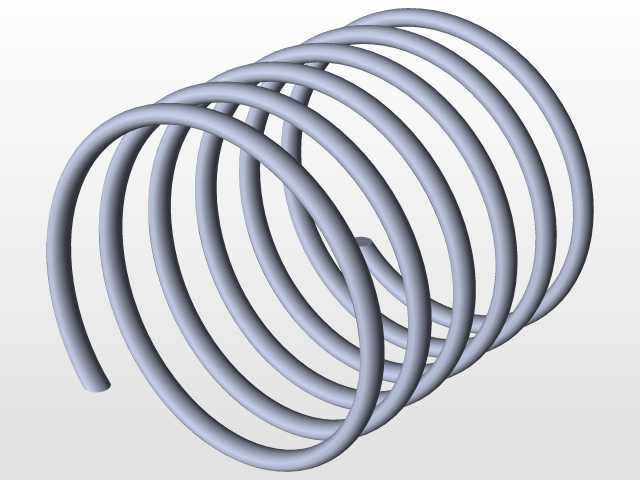

　　单次装钉可容纳100枚标准订书钉，满足日常连续装订的使用需求。上压臂的内侧设置有压钉弹片，按压过程中弹片会将最外侧的单枚订书钉精准推送至出钉口，不会出现连钉、卡钉的问题，弹片的弹力经过匹配调校，既可以保证送钉到位，也不会因为弹力过大导致订书钉提前弹出。底座的底部预留了防滑垫安装位，实际生产时可粘贴橡胶防滑垫，放置在光滑的桌面、玻璃台面上装订时不会出现滑移，保证装订位置的精准度。从安装边界来看，这款订书机为一体式整装结构，不需要额外的安装固定工序，开箱即可直接使用，没有外露的尖锐结构，日常使用过程中不会划伤手部或者刮损桌面。结构设计过程中充分考虑了易损件的更换需求，压钉弹片、铰接销轴都采用可拆式结构，长期使用出现弹力衰减、销轴磨损时，

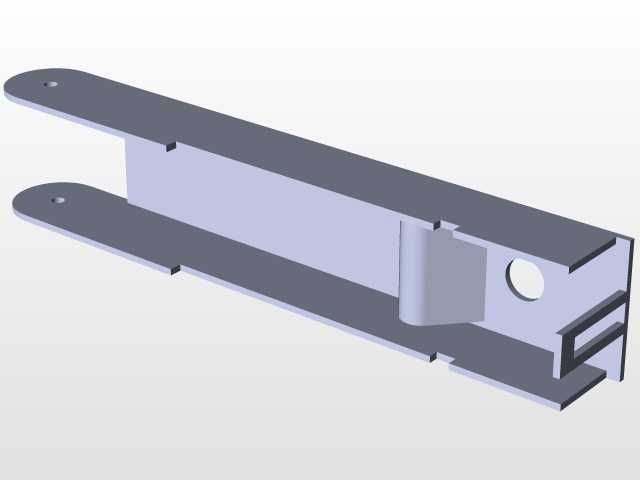

　　可以快速拆卸更换配件，延长整体的使用寿命。整体外壳的棱角位置都做了R2以上的圆角过渡处理，握持时贴合手掌轮廓，没有硌手的棱角，表面做哑光磨砂处理，日常使用不容易残留指纹和划痕，长期使用也能保持外观整洁。在结构强度校核层面，上压臂和底座的壁厚经过测算，采用常规工程塑料注塑成型时，可承受150N的按压力不会出现形变断裂，金属钉道部分采用冷轧钢板冲压成型，硬度足够，长期反复推送订书钉也不会出现磨损变形，保证送钉精度。
