喷砂枪用塔班卡斯式流体混合阀体结构

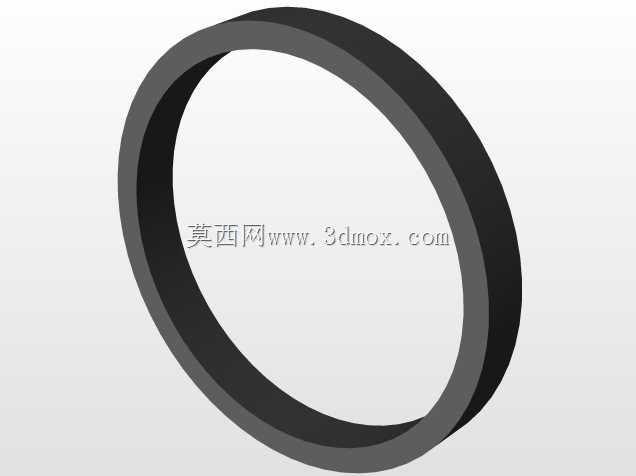

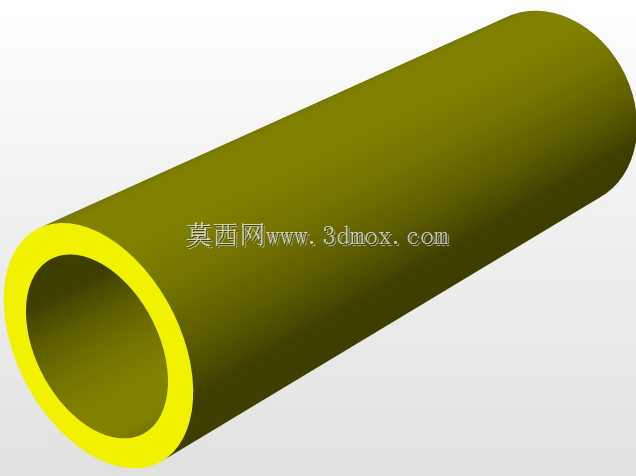

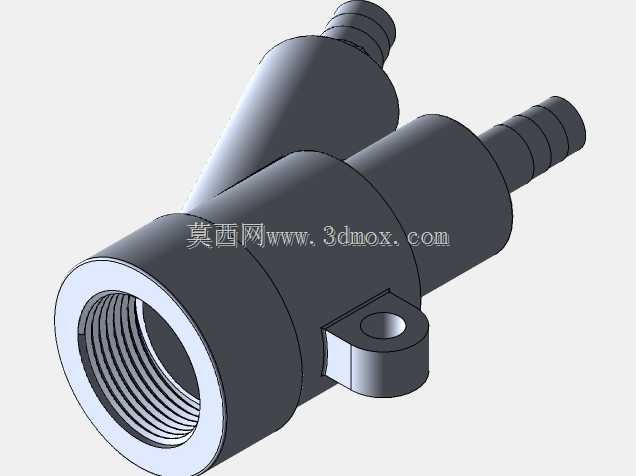

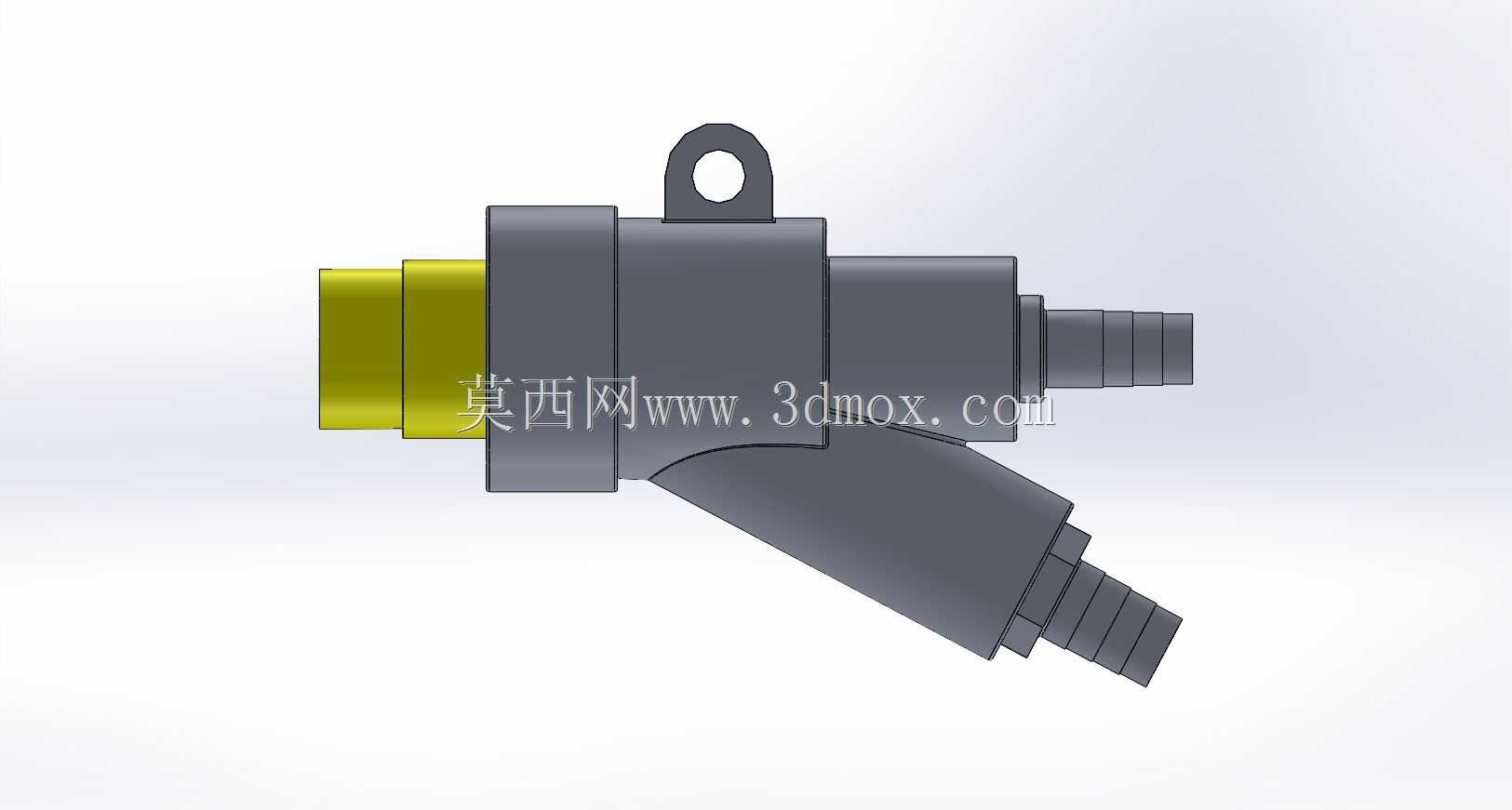

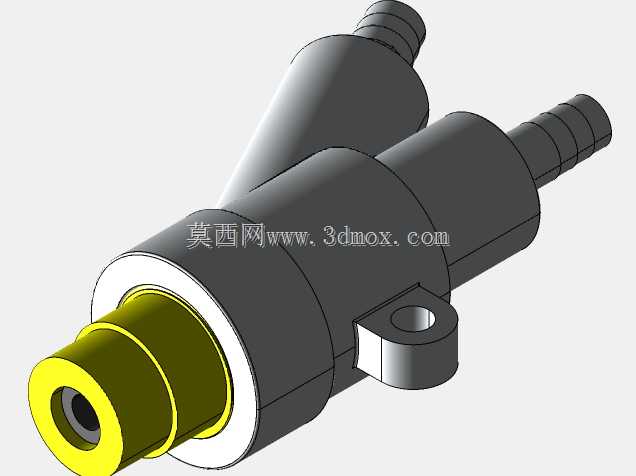

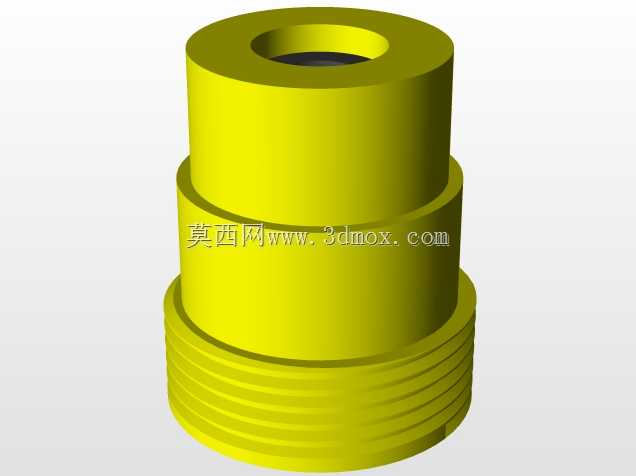

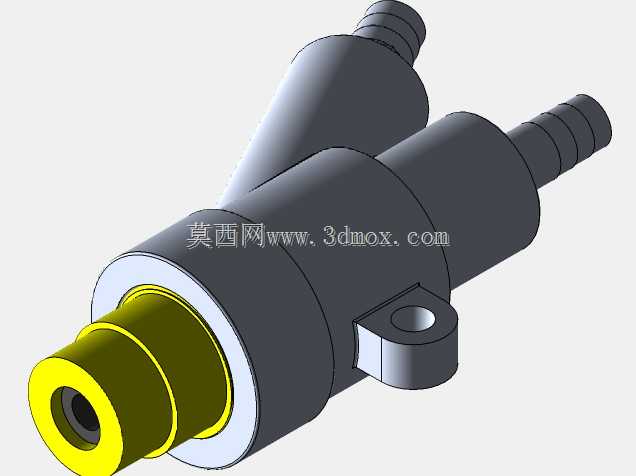

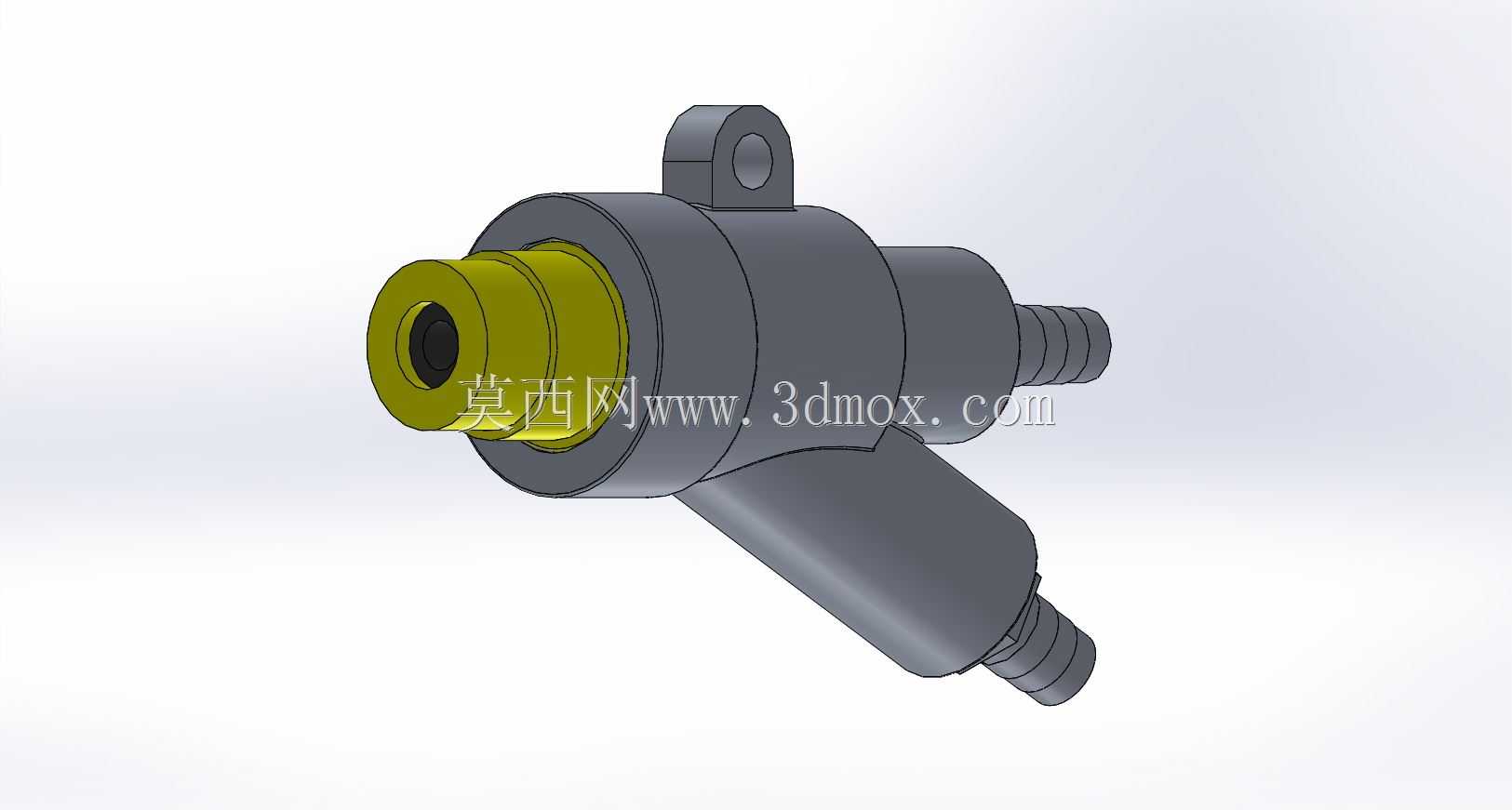

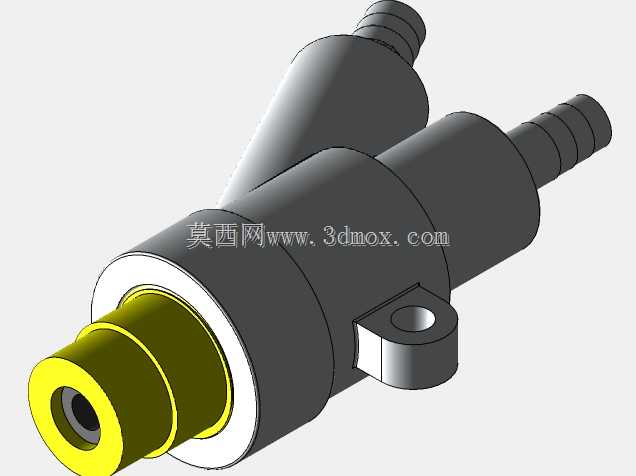

该结构为喷砂作业场景下的核心流体混合部件，主要配套手持喷砂枪、固定式喷砂工位的介质输送系统使用，承担磨料与压缩空气的混合、定向输出功能，是表面处理工序中决定喷砂均匀度、作业效率的关键执行构件。从实际工况适配角度出发，设计时优先考虑了磨料冲刷下的耐磨性能与气路密封可靠性，前端带阶梯凸台的黄铜色接口为压缩空气输入段，采用阶梯轴结构可适配不同内径的压缩空气软管，接口处的环形凹槽可配合喉箍实现管路的牢固锁止，避免高压工况下管路脱开。主体侧方两个带竹节倒刺的接口分别对应磨料吸入与辅助气路接入，竹节结构的多道环形凸起可在软管套接后形成多道密封面，即便输送含金刚砂、石英砂的高硬度磨料，也不会出现接口漏料、泄压的问题。顶部带通孔的凸耳为安装固定位，可通过螺栓将整个阀体固定在喷枪枪架或者工位支架上，安装孔的轴线与主体轴线垂直，预留的安装间隙可适配M6规格的标准紧固件，安装后阀体整体不会因为气路脉冲出现晃动偏移。内部流道采用渐缩式混合腔设计，压缩空气从前端接口高速喷入时会在混合腔形成负压，将侧方接口接入的磨料均匀卷入气流中，再从输出端喷出，流道转角处均做了圆弧过渡处理，避免磨料在转角处堆积堵塞，同时减少高速磨料对内壁的冲蚀磨损，延长部件的连续使用寿命。整体外形采用回转体加侧支管的布局，主体最大外径适配常规手持喷砂枪的握持尺寸，侧支管的夹角经过反复校核，既保证磨料吸入的顺畅度，又不会让整体结构过于突出影响操作握持，各接口的同轴度公差控制在0.05mm以内，装配后可与标准喷砂枪的枪头、喷嘴组件直接适配，无需额外加工转接结构。在实际选型应用中，该结构可适配0.4-0.8MPa的工作气压区间，可输送粒度在16-120目之间的各类非金属、金属磨料，既可以用于小型工件的局部除锈、去毛刺作业，也可以配套自动化喷砂设备完成批量工件的表面粗化、涂层前预处理工序，结构上没有易损的复杂活动部件，日常维护仅需定期检查接口处的软管磨损情况即可，拆装更换便捷，可快速完成现场故障排查与部件替换，减少产线停机等待时间。
