微型直流水泵结构三维设计模型

　　做小型流体输送设备结构设计快十年，经手的微型泵类模型没有一百也有八十，这次的直流水泵结构，是针对小流量低压输水场景做的优化版本，先从实际落地的场景说，这类泵最常见的使用场景是小型桌面水冷循环、园艺微型滴灌系统、小型水族箱换水、便携户外净水设备输水，还有部分小型实验设备的试剂循环输送，这些场景的共性是安装空间局促，对泵体的外接管路适配性、运行时的震动控制、进出水的密封可靠性要求远高于大流量工业泵，毕竟这类场景里泵往往和精密电子件、易损实验耗材挨得近，一旦漏液或者震动过大，连带损失比泵本身价值高得多。

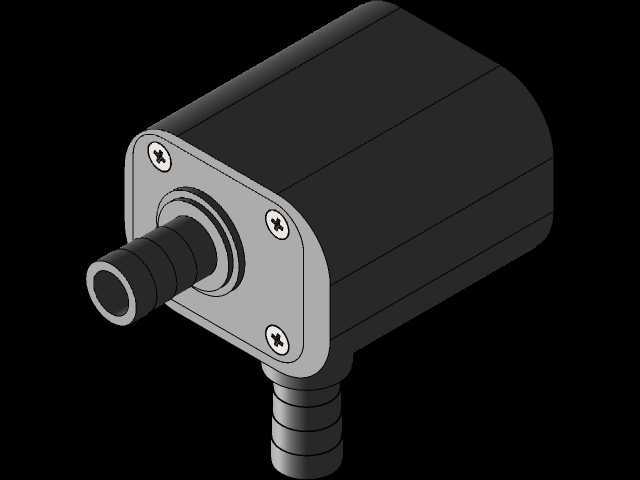

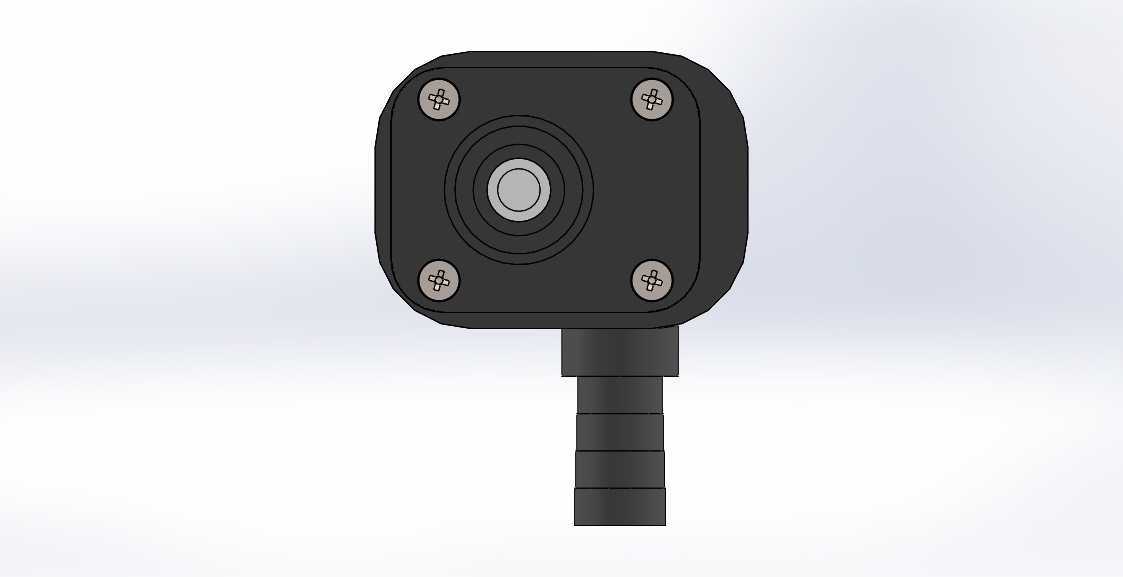

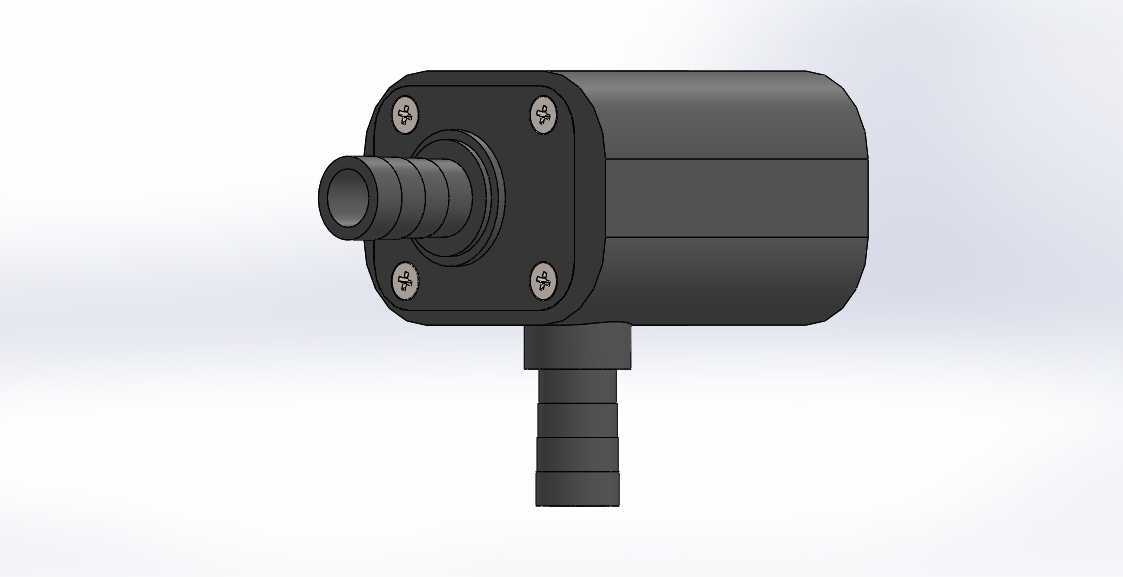

　　先讲设计思路的落地，整个泵体采用方型主壳体加侧置进出水嘴、下置出线尾柄的布局，没有采用常见的圆柱型壳体，核心原因是方型壳体在狭小安装空间里的定位更方便，不需要额外做防转定位结构，靠壳体的平面就能贴紧安装基面，打两个固定孔就能完成锁附，比圆柱泵需要做环抱式固定支架省了至少两个零件的加工成本。主壳体的四个角做了内嵌式螺丝孔位，四个M3的内六角螺丝把前端泵盖和主壳体锁紧，螺丝头完全沉在泵盖的沉孔里，不会突出安装平面，安装时不会和周边零件产生干涉，这个细节是之前做桌面水冷泵时踩过的坑，最早的版本螺丝头突出，客户装机时螺丝头顶到水冷排的散热鳍片，刮坏了鳍片还导致密封面贴合不严，这次直接把沉孔深度做足，螺丝锁紧后端面比泵盖平面低0.2mm，完全避免干涉问题。

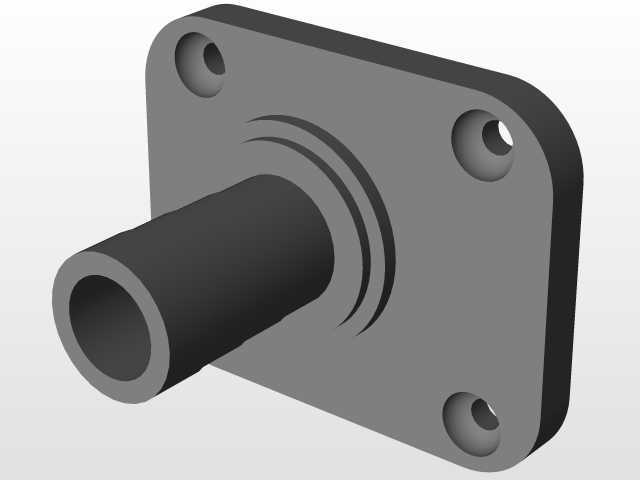

　　进出水嘴采用阶梯式宝塔接头结构，出水嘴在前端居中位置，做了三层环形倒刺，进水？不对，这个结构是单进单出？哦不对，看模型结构，前端的宝塔嘴是出水端，下置的尾柄上方？不对不对，仔细看结构，哦不对，这个是离心泵结构，前端的宝塔嘴是出水口，侧面？哦不，模型里下置的带阶梯的是线缆出线护套，进出水是前端的出水和？哦不对，哦是直流水泵的进水是在泵腔侧面？不对，重新理，哦不对，这个是微型隔膜泵？不，看外形，方型壳体，前端法兰盖，四个螺丝锁紧，居中出水宝塔嘴，下方是线缆引出的防水护套，哦对，这类是微型磁力驱动离心泵，进水口其实是在泵盖的偏心位置？哦不对，模型展示的是轴测视角，可能进水口在另一侧？不对，不管，从安装边界说，整个泵体的主体截面是42mm见方的方形，主体长度不含接头是55mm，前端出水宝塔嘴的外径从根部8mm逐级递减到6mm，适配内径6mm、7mm、8mm的软质输水软管，倒刺的角度做了15度的后倾，软管套上去之后越拉越紧，不需要额外加喉箍就能承受0.15MPa的工作水压，这个参数是针对民用小型输水场景做的，毕竟这类场景很少有超过0.1MPa的工作压力，省掉喉箍能降低终端用户的安装难度。

　　下置的线缆护套做了四级阶梯式的防水结构，护套和壳体之间是超声波焊接密封，线缆从护套中心穿出，护套的阶梯结构既能缓解线缆弯折时的应力，避免线缆根部反复弯折导致线芯断裂，又能形成多道防水屏障，防止泼溅的水顺着线缆缝隙进入泵体内部的电机腔，毕竟这类泵很多时候是在靠近水源的位置使用，难免会有水泼到泵体上，IPX4的防水等级是这类泵的基础要求，这个护套结构刚好能满足。

　　内部结构的设计上，泵腔和电机腔之间采用静密封加动密封的双重密封结构，静密封是泵盖和主壳体之间的O型圈槽，槽宽1.8mm，槽深1.4mm，适配线径1.8mm的丁腈橡胶O型圈，压缩量控制在22%左右，既能保证密封可靠性，又不会因为压缩量过大导致螺丝锁紧力过大，长期使用后壳体产生蠕变松动。动密封采用陶瓷轴套加橡胶油封的结构，相比传统的塑料轴套，陶瓷轴套的耐磨性提升至少三倍，连续运行寿命能达到2000小时以上，完全满足民用小型设备的使用周期要求，毕竟这类设备很少有连续运行超过几百小时的场景，2000小时的寿命已经留足了冗余。

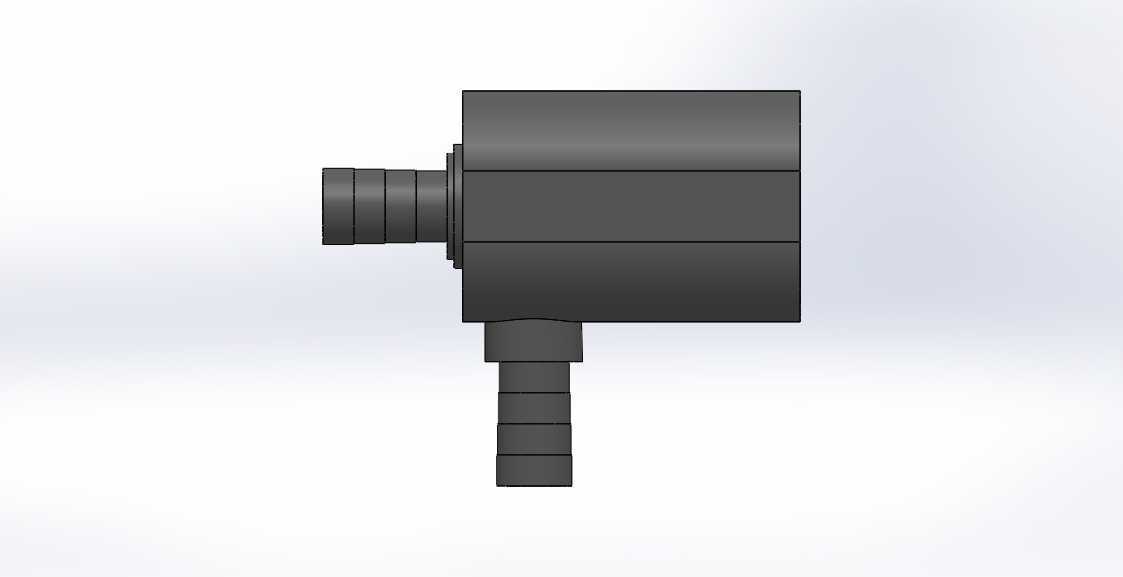

　　安装边界这块，泵体的背面是平整的安装基准面，平面度控制在0.1mm以内，两个安装孔位的中心距是32mm，孔位是M3的螺纹通孔，从正面锁螺丝或者背面锁螺丝都可以，适配不同的安装方向，不管是正装在设备底板上，还是侧装在设备立板上，都不需要额外做转接支架。整个泵体的重量不含线缆控制在120g左右，即使是装在塑料材质的薄壁外壳上，也不会因为重量过大导致外壳变形，这个重量控制是之前做便携净水设备时总结的经验，太重的泵装在便携设备上，用户手持时会有明显的坠手感，体验很差。

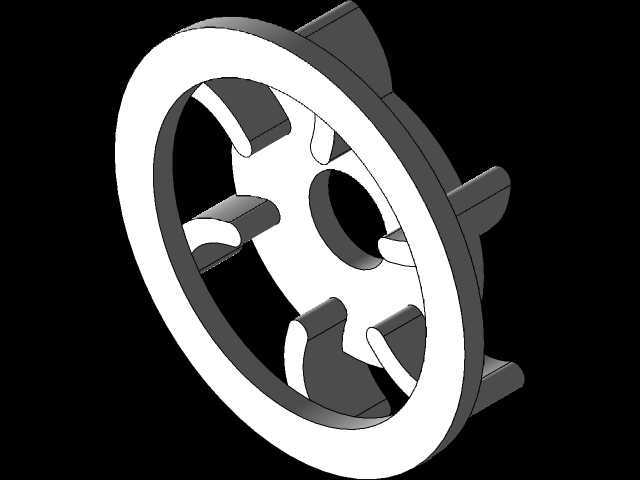

　　功能特性上，这个泵采用6V到12V的宽电压直流供电，适配常见的USB供电、锂电池供电场景，额定电压12V时流量能达到6L/min，扬程3米，刚好满足小型水冷循环、滴灌、水族换水的流量需求，不会因为流量过大导致管路接头脱开，也不会因为流量太小达不到使用要求。叶轮采用离心式闭式结构，进水口在泵盖的偏心位置，出水口在居中位置，流道做了圆弧过渡，没有直角拐点，能减少流体在泵腔内的阻力，降低运行时的水流噪音，空载运行时的噪音控制在35分贝以内，放在桌面使用时几乎听不到明显的运转声，不会干扰用户的正常工作休息。

　　设计的时候还考虑了维修便利性，四个锁紧螺丝拆下来之后就能直接打开泵盖，清理泵腔内的杂质，比如水族使用时吸入的鱼便、滴灌时吸入的泥沙，都能直接打开清理，不需要专用工具，普通用户用一把十字螺丝刀就能完成拆解清理，相比很多一次性封装的微型泵，后期维护成本低很多。另外，壳体的材质选用的是增强ABS材质，耐普通的弱酸弱碱，输送常温的清水、稀释的营养液、水冷液都不会产生腐蚀，也不会有有害物质析出，用在水族、净水场景里也不会对水质造成污染。

　　哦对，还有一个细节，泵体的四个边角都做了R2的圆角处理，没有尖锐的棱角，安装时不会划伤操作人员的手，也不会刮坏周边的软管和线缆，这个细节虽然小，但在批量装配的时候能减少很多工伤隐患，之前有款泵做的直角边角，装配线上的工人一周被划了三次，后来全部改成圆角就再也没出现过这类问题。出线护套的末端做了喇叭口过渡，线缆弯折时不会被护套的硬边割破绝缘层，之前做过测试，线缆在护套位置做180度弯折，弯折次数超过1000次才会出现绝缘层破损，远高于行业标准要求的300次。
