博泽集成式减速驱动电机结构设计

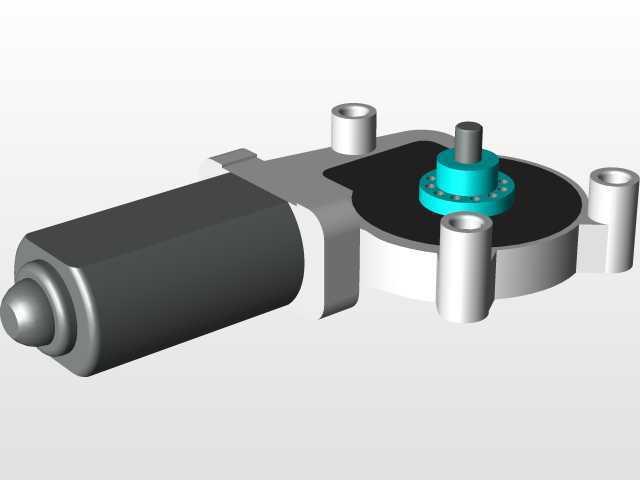

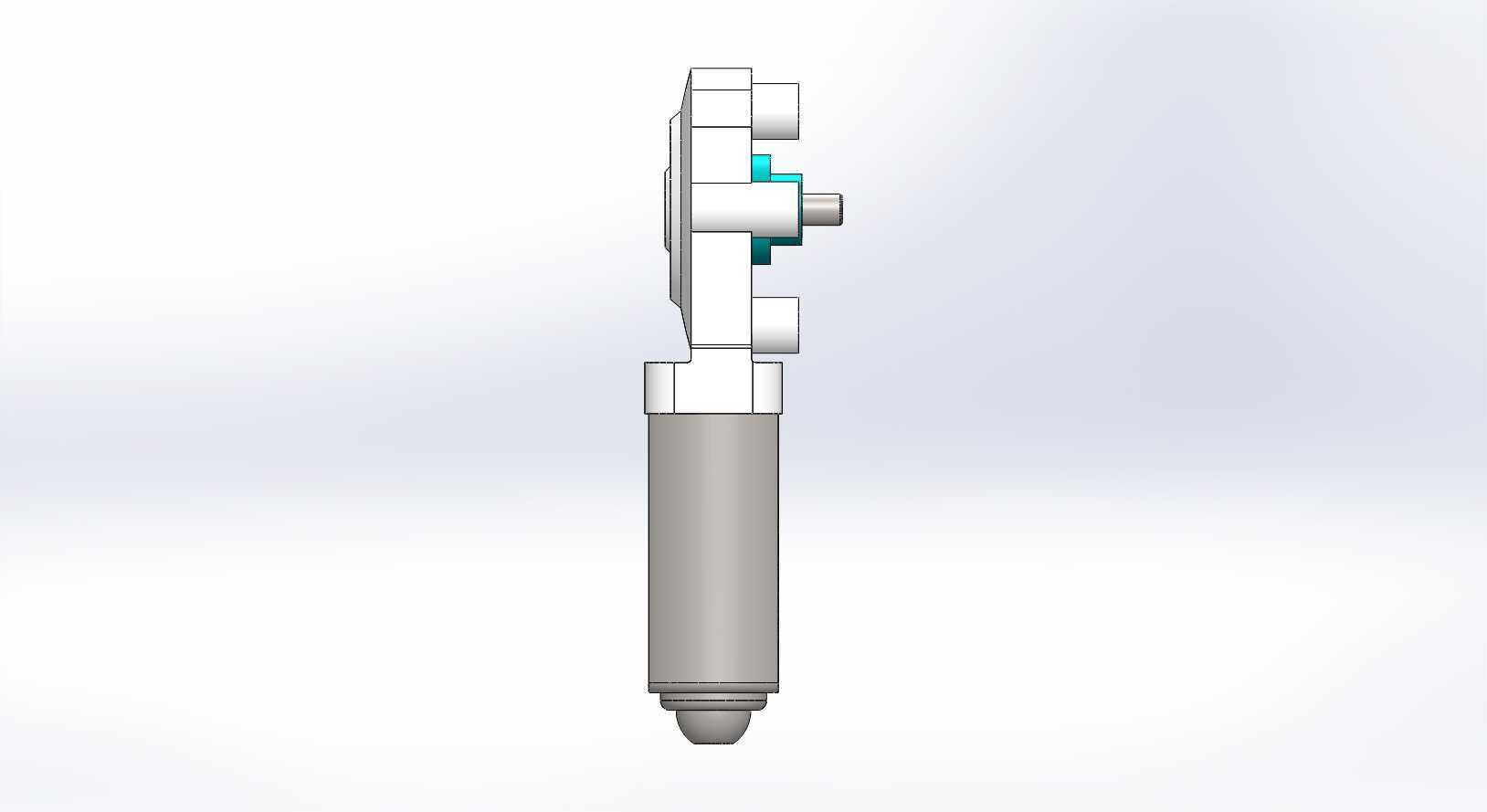

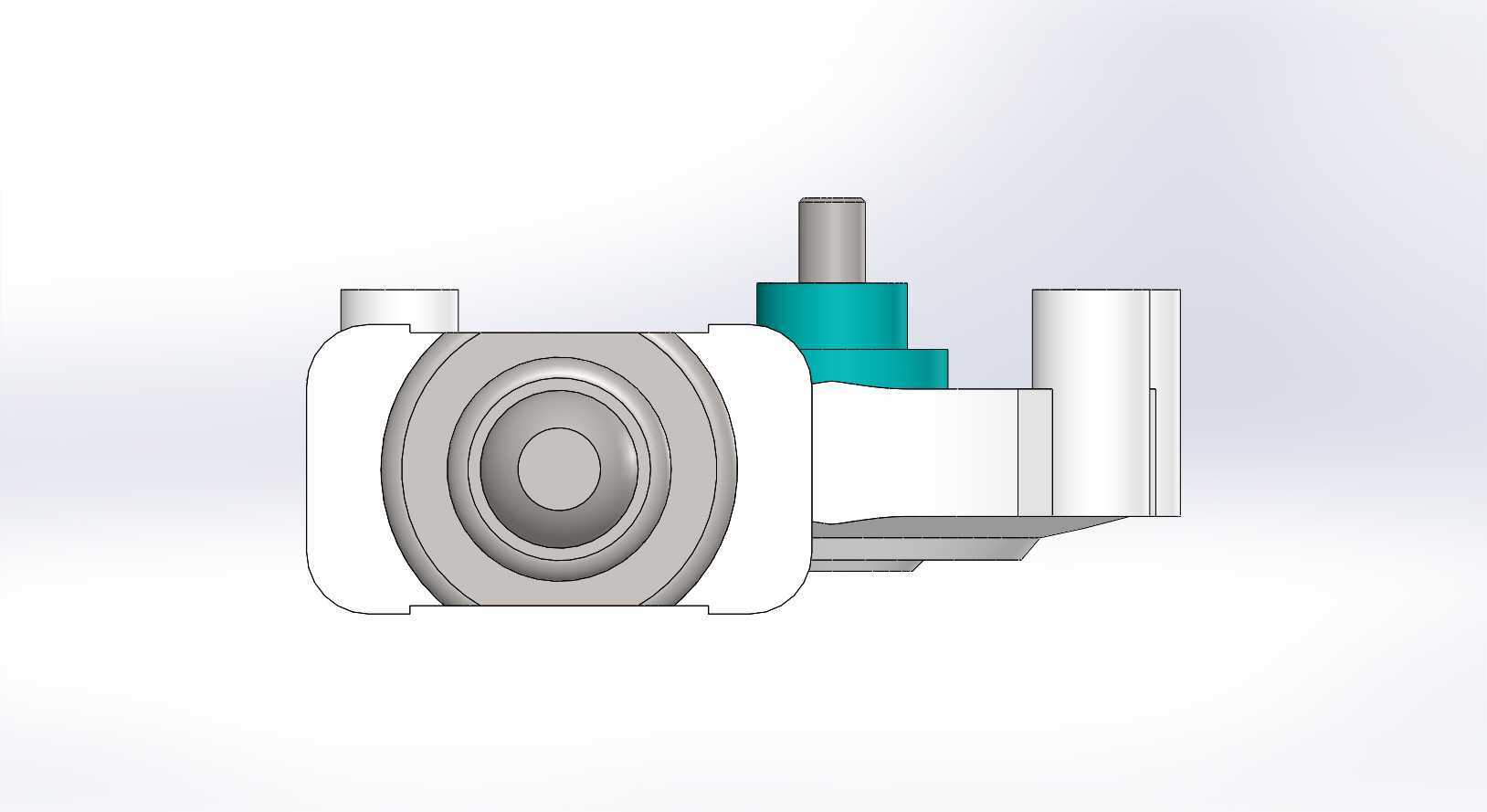

　　这款集成减速机构的驱动单元，在民用及工业场景的小扭矩动力输出环节有着广泛适配性，常见于汽车座椅调节、电动尾门撑杆、工业小型输送线驱动、智能家居电动执行机构这类对安装空间有严格限制、同时需要低转速大扭矩输出的工况中。从结构布局来看，设计上采用了驱动电机与减速箱直连集成的方案，没有额外的联轴器转接结构，大幅压缩了整体轴向尺寸，能适配狭窄的安装腔体。电机本体采用圆柱式外壳设计，表面做了平直的定位切面，安装时可以直接卡入对应安装位的卡槽内，不需要额外设计复杂的抱紧结构，装配时的定位效率很高，也能避免长期运行后电机本体出现周向转动的问题。电机输出端直接衔接减速箱的输入级，减速箱采用侧置布局，输出轴方向与电机轴向垂直，这种正交传动的布局刚好适配很多需要动力转向传递的安装场景，不需要额外加装换向齿轮组，减少了传动链路的零件数量，也降低了整体传动损耗。

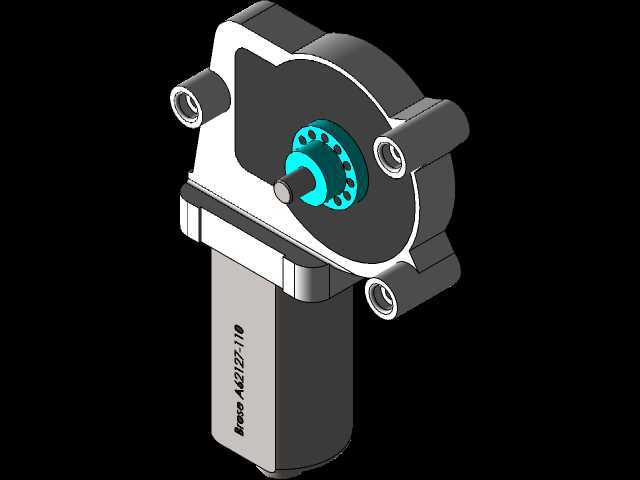

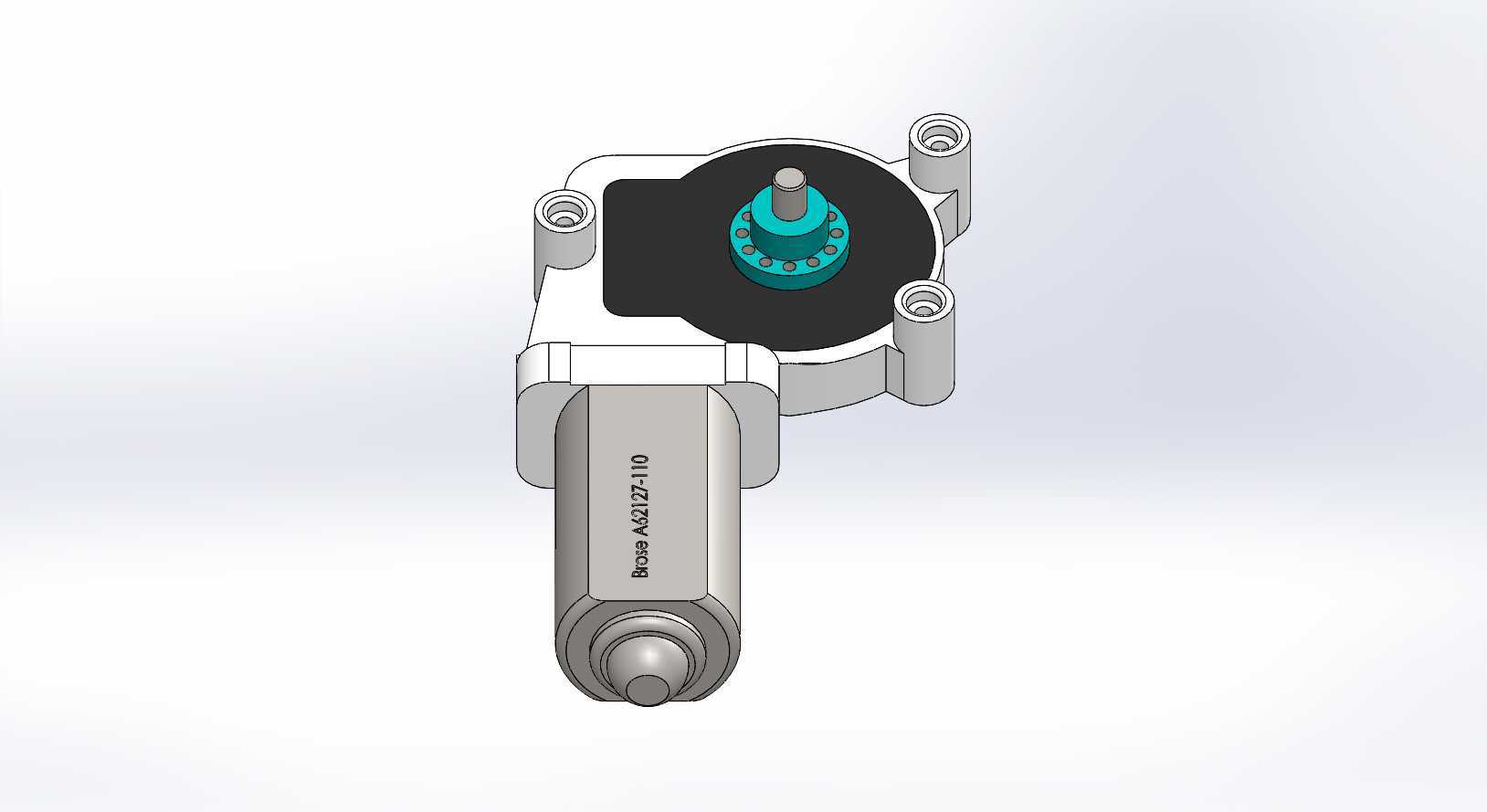

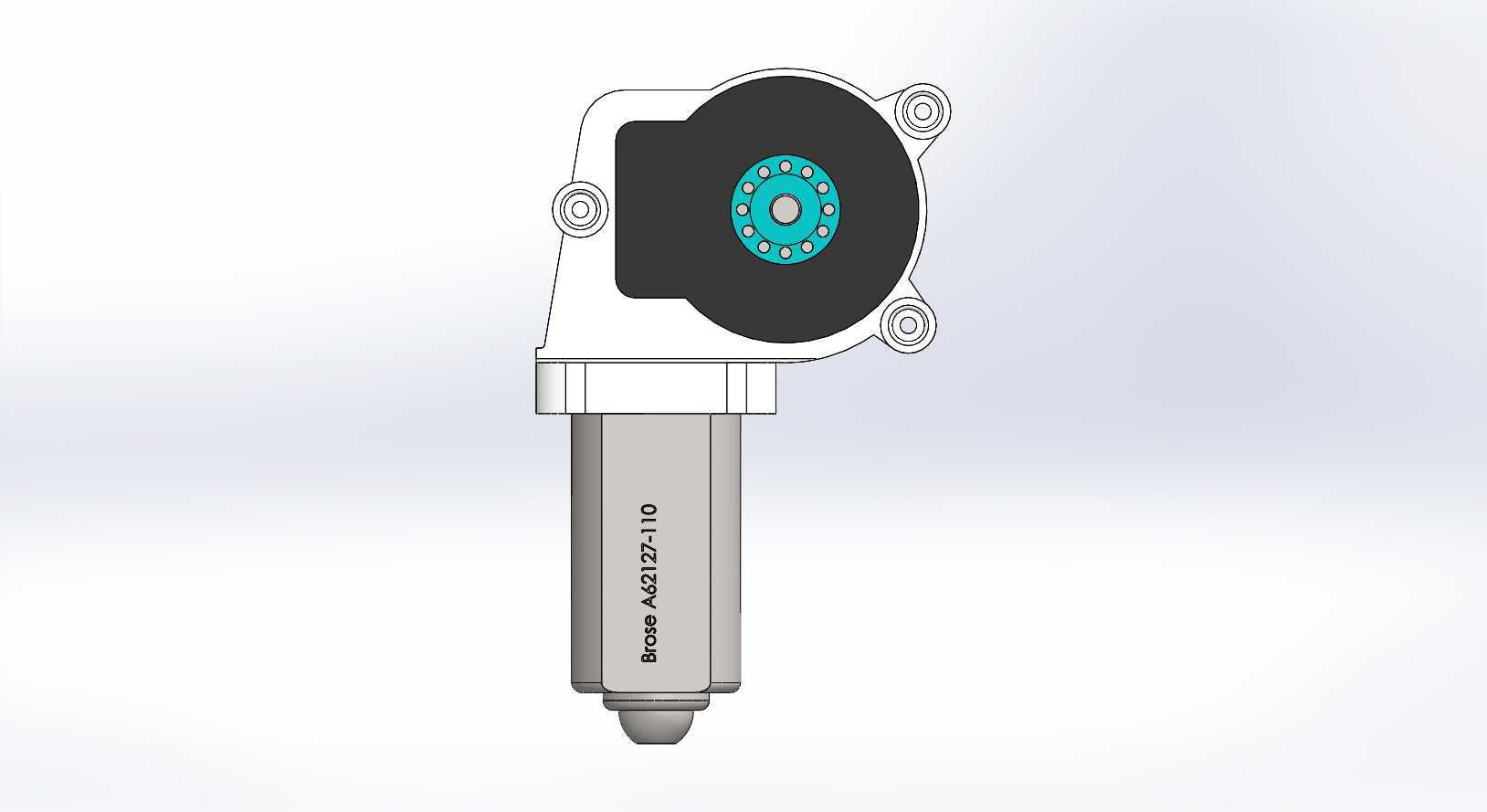

　　从安装边界来看，减速箱的法兰端设计了四个均布的安装耳，每个安装耳上都预制了光孔安装位，安装时可以直接通过螺栓穿过安装耳将整个单元固定在设备基体上，四个安装点的受力分布均匀，能承受输出端带来的径向与轴向复合载荷，不需要额外设计加强筋来补强安装位。输出端采用带定位止口的法兰结构，止口的尺寸公差按照过渡配合设计，对接负载端的时候可以直接嵌入负载的安装定位孔，保证输出轴与负载输入轴的同轴度，避免出现偏载导致的轴承磨损过快问题。

　　功能特性上，这款集成单元的减速级采用多级齿轮传动设计，输入级为小模数直齿齿轮，后级搭配大减速比的齿轮组，能将电机的高转速低扭矩输出转化为低转速大扭矩的动力输出，额定输出扭矩可以覆盖14牛米区间的负载需求，刚好匹配中小型电动执行机构的动力需求。齿轮组的支撑采用双侧滚珠轴承结构，输入轴与输出轴的轴承位都做了同轴度公差约束，运行时的齿轮啮合间隙控制在合理区间，既不会因为间隙过大导致传动回程超差，也不会因为间隙过小出现卡滞、运转噪音过大的问题。电机本体的外壳采用金属材质，兼具结构强度与散热能力，长期连续运行时，绕组产生的热量可以通过外壳直接传导到安装基体上，不需要额外加装散热风扇，进一步压缩了整体结构体积。

　　设计思路上，整个单元优先考虑了装配便利性与空间利用率，所有零件的装配方向都沿轴向或正交方向排布，没有斜向装配的结构，自动化装配线可以直接完成整机组装，不需要复杂的变位工装。接线端设置在电机尾部，采用插片式接线结构，对接线束时可以直接插接，不需要焊接工序，后期维护更换的时候也能快速拆换，不需要拆解整个减速箱结构。密封设计上，减速箱与电机的衔接面、输出轴的伸出位都做了密封圈槽设计，可以根据使用场景选配对应防护等级的密封圈，适配有防尘、防溅水需求的安装环境，不需要额外加装外防护壳体。

　　从实际选型适配的角度来看，这款驱动单元的整体外形轮廓规整，没有突出的异形结构，在做设备结构设计时，安装腔体的预留空间只需要按照最大外轮廓留出少量装配间隙即可，不需要为异形结构预留多余空间，能帮助设备整体做小型化设计。输出轴的连接位采用扁位结构，对接负载连接件时可以直接通过扁位传递扭矩，不需要额外加工键槽，降低了负载端连接件的加工成本，也能避免键连接带来的回程间隙问题。日常运行时，齿轮组的润滑采用脂润滑方案，出厂时预填润滑脂即可满足全生命周期的润滑需求，使用过程中不需要定期补加润滑油，维护成本很低，适合免维护要求的长周期运行工况。
