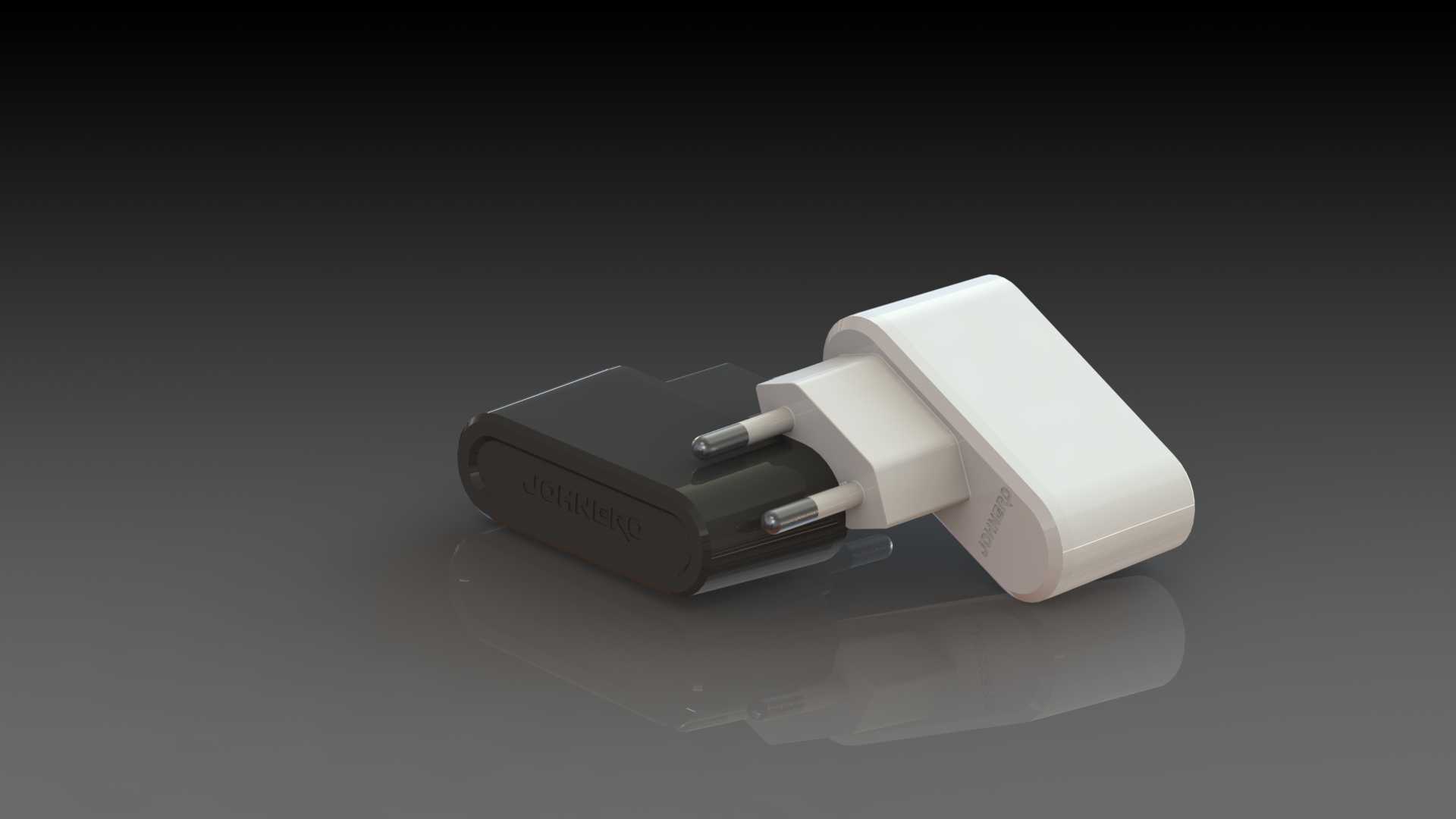

欧规插脚一体式手机充电适配器结构

项目分类:通讯工具类 发布时间:2021-12-19 ID:463396
  • 欧规插脚一体式手机充电适配器结构
  • 欧规插脚一体式手机充电适配器结构

  日常消费电子配套的充电配件设计中,插墙式手机充电器的结构合理性直接决定用户使用体验与装配生产效率,这款欧规插脚的一体式充电适配器,在结构布局上充分考虑了插墙使用的受力场景与内部元器件排布的空间利用率。从实际使用场景来看,这类充电器主要适配民用220V交流市电环境,为智能手机、小型数码外设提供稳定的低压直流供电,日常使用中多直接插在墙面插座、插线板工位上,长期处于插拔受力、静置通电的工作状态,因此结构设计上首先要保障插脚与壳体的连接强度,避免多次插拔后出现插脚松动、壳体开裂的问题。

  设计过程中,壳体采用上下分壳的卡扣配合结构,省去多余的螺丝固定位,既可以缩减整体装配工序,也能让外壳表面保持完整的流线型外观,握持插拔时不会有突兀的棱角硌手。插脚部分采用内嵌式铜件包胶结构,两个平行的圆柱插脚完全符合欧规市电插座的尺寸公差要求,插脚伸出壳体的长度、插脚中心间距都严格匹配民用插座的标准尺寸,插入后不会出现松垮晃动、接触不良的情况,插脚根部与壳体衔接处做了一圈凸起的加强筋,分散插拔时的剪切应力,避免长期受力后插脚根部出现塑料开裂的问题。

  内部腔体的布局上,高压侧与低压侧做了清晰的物理分隔,预留出足够的安规爬电距离,高压输入区域紧邻插脚位置布置,减少导电铜片的连接长度,降低线路损耗与装配复杂度;低压输出侧的PCB板区域预留了USB接口的安装位,接口端面与壳体开口处的配合公差控制在0.1mm以内,既不会出现接口歪斜、插拔数据线卡滞的问题,也能避免缝隙过大导致灰尘、飞溅的液体进入腔体内部。壳体表面做了细微的磨砂纹理处理,日常插拔握持时不易留下指纹划痕,边角处全部采用R3以上的圆角过渡,没有尖锐的分型线毛刺,拿取时的触感更柔和。

  从安装边界尺寸来看,这款充电器的整体轮廓控制在常规插墙适配器的紧凑范围内,插脚所在端面的平面度公差控制在0.2mm以内,插入墙面插座后,壳体与墙面的贴合间隙不超过1mm,不会因为壳体歪斜导致相邻插座位被遮挡浪费,在多排插线板上使用时,整体宽度不会挤占相邻插孔的空间,能充分利用插线板的全部接口位。壳体的合模线设置在侧面居中位置,上下壳的卡扣均匀分布在腔体四周,装配完成后合模线的错位量控制在0.05mm以内,不会出现明显的段差影响外观。

  散热设计上,壳体在低压输出侧的上下对应位置预留了细微的透气槽,槽口宽度控制在安全范围内,既可以让内部元器件工作产生的热量顺利通过空气对流散出,长期满负载工作时壳体表面温度不会超过安规要求的限值,也能避免细小的金属异物掉入腔体内部造成短路风险。插脚的铜件采用高弹性的铜合金材质,表面做镀镍处理,长期插拔使用不会出现氧化生锈、接触电阻变大的问题,与插座铜片接触时的夹持力保持在合理区间,既不会因为插拔力过大导致用户拔出时费力,也不会因为夹持力不足出现充电器自重滑脱的情况。

  在结构细节处理上,壳体内部针对PCB板设置了多组定位筋条,PCB板装入后不需要额外打胶固定,依靠筋条的限位就可以完全固定,避免运输、使用过程中板子晃动导致元器件虚焊、引线脱落。上下壳装配完成后,在出线口、插脚衔接处的缝隙都做了错位挡边设计,即使日常使用中不小心将水溅到充电器表面,水也会顺着壳体外壁流下,不会顺着缝隙直接渗入内部腔体。整体外观采用简约的方正切角造型,没有多余的装饰结构,既可以降低注塑生产时的模具复杂度,提升良品率,也能适配不同品牌手机的配件风格,不会有突兀的设计感。
