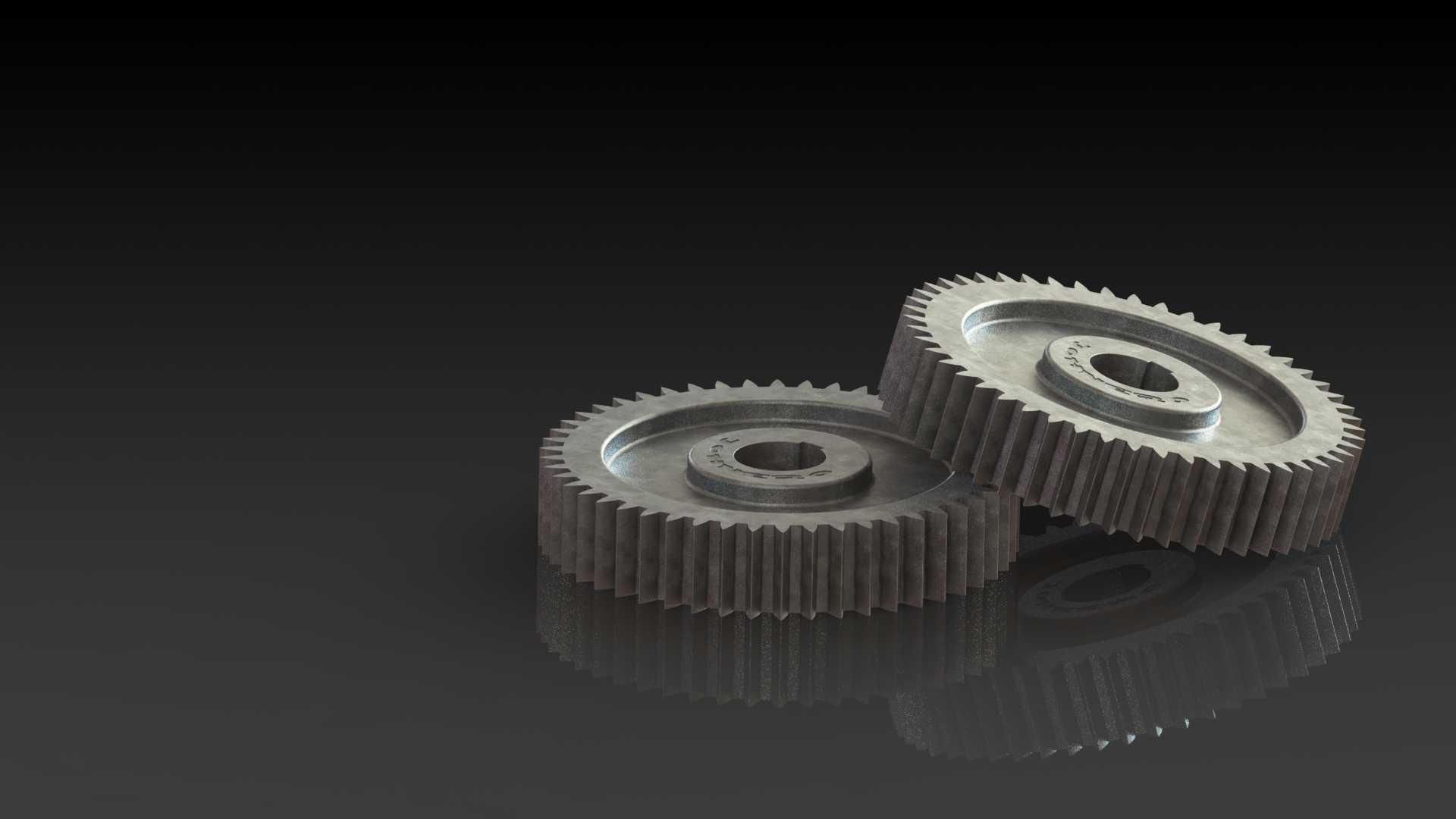

在常规的机械传动系统设计中,直齿圆柱齿轮是应用覆盖面最广的动力传递部件,这类40齿的渐开线直齿轮,常被配置在中小载荷的平行轴传动工位,比如轻工输送设备的动力端、小型机床的进给传动链、农用机具的减速模块、自动化生产线的分流传动单元里,承担恒定传动比下的旋转动力传输作用,相比斜齿轮,它不存在轴向分力,安装时不需要额外配置承受轴向载荷的轴承组,支撑结构的设计复杂度更低,装配调整的容错空间也更大。

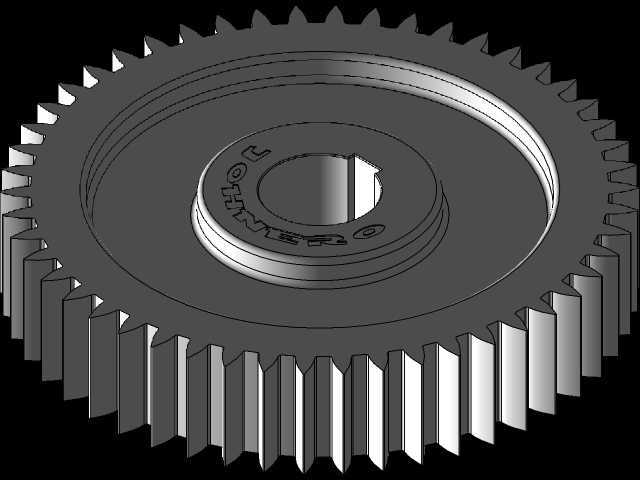

从实际使用的功能特性来看,这款齿轮采用标准渐开线齿形设计,齿廓曲线完全符合啮合传动的基本要求,传动过程中齿面接触为线接触形式,重合度满足平稳传动的阈值要求,正常润滑条件下运行时,不会出现卡齿、跳齿的问题,传动效率可以保持在较高水平。齿轮中心设置的带键槽安装孔,是和传动轴配合的核心定位结构,装配时通过平键传递扭矩,孔的公差配合一般选用基孔制过渡配合,既可以保证传动过程中齿轮和轴不会出现相对转动,也能在设备检修时顺利完成拆卸,不会出现过盈量过大导致的拆件困难。齿轮端面的减重凹台结构,是在保证轮体结构强度的前提下做的轻量化处理,去掉了轮辐位置多余的材料,既降低了齿轮自身的转动惯量,减少传动启停阶段的惯性冲击,也能节省加工原材料,降低零件的生产制造成本,同时凹台结构也给装配时的工装夹持预留了操作空间,方便磨齿、滚齿工序的装夹定位。
设计这类齿轮的时候,首先要匹配传动系统的传动比要求,40齿的齿数选择,是在对应传动比下规避根切问题的合理选型,当小齿轮齿数不发生根切时,配对的40齿大齿轮可以保证中心距处于常规设备的安装尺寸范围内,不会出现传动机构整体尺寸过大的问题。齿宽的确定是结合传递扭矩的大小计算得出,既要保证齿面有足够的接触面积承受载荷,避免齿面接触应力过大导致过早点蚀失效,也不会因为齿宽过大导致齿轮加工时的齿向误差影响啮合精度,造成轮齿偏载。齿顶高、齿根高的参数完全遵循标准模数的设计规范,齿根位置做了标准的圆角过渡,避免应力集中导致的轮齿断裂问题,经过准确计算的齿形参数,可以保证和同模数的标准直齿轮实现互换,不需要单独定制配对零件,设备维护时的备件采购成本更低。
从安装边界的角度来说,这款齿轮的外径、轮毂厚度、安装孔直径、键槽尺寸都经过严谨校核,装配时两平行轴的中心距误差需要控制在允许的公差范围内,轴线平行度也要满足安装精度要求,否则会加剧齿面的不均匀磨损,缩短齿轮的使用寿命。齿轮的端面和轴肩的贴合要保证平整,锁紧螺母的压紧力要适中,避免压得过紧导致齿轮运转时出现附加应力,也不能压得过松导致齿轮轴向窜动。实际运行过程中,齿面需要定期加注润滑脂或者润滑油,在开式传动场景下要加装防尘护罩,避免硬质碎屑进入啮合区域造成齿面压伤,在闭式传动箱体内使用时,要保证润滑油的清洁度,定期更换油品,减少磨粒磨损对齿形的破坏。
这类直齿轮的加工一般采用滚齿初加工后留磨量,再进行磨齿精加工的工艺路线,对于精度要求不高的传动场景,滚齿后剃齿也能满足使用要求,齿面的硬度可以根据载荷大小选择调质或者高频淬火处理,重载场景下可以选用渗碳淬火工艺提升齿面耐磨性,对应的芯部韧性也能承受一定的冲击载荷,不会出现轮齿脆断的问题。在做三维建模的时候,齿形的生成需要严格按照渐开线的生成方程绘制,不能用近似圆弧代替渐开线曲线,否则生成的模型在做啮合运动仿真时会出现干涉,也无法直接对接后续的数控加工编程,准确的齿形模型还可以提前做有限元分析,校核轮齿的弯曲强度和接触强度,在设计阶段就排查出参数选择的问题,减少后续物理样机的试错成本。
