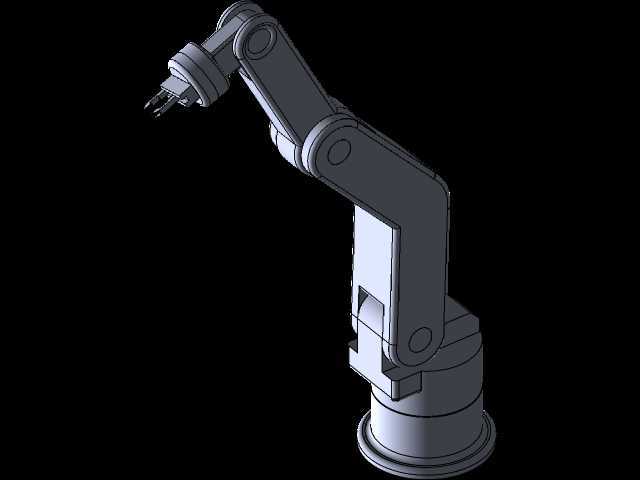

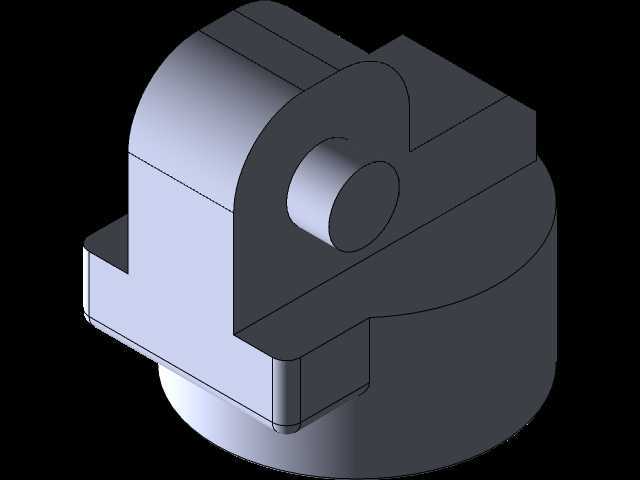

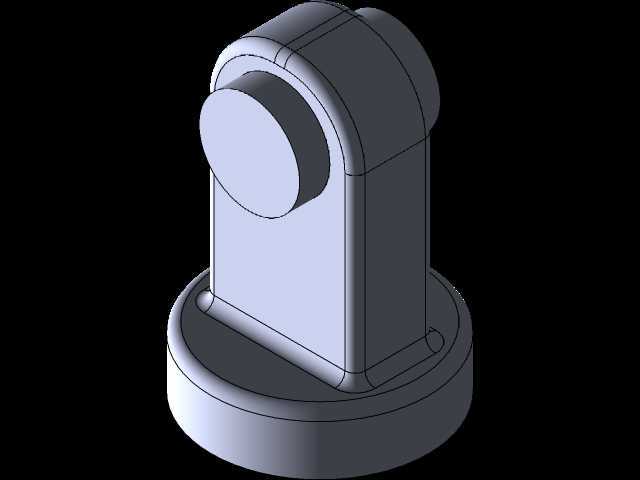

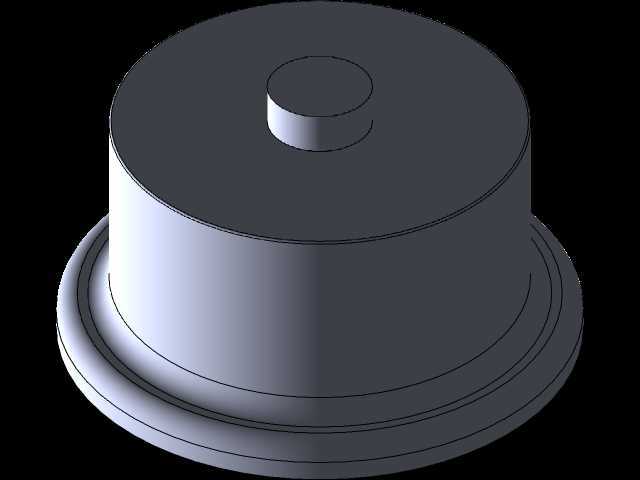

这款多关节机械臂的结构设计,核心围绕中小负载场景下的灵活操作需求展开,在3C电子装配工位、教学实验平台、小型工件上下料场景中都能适配,不需要复杂的地基改造,普通的工业工作台台面即可完成安装固定。从结构布局来看,整机采用串联多关节构型,底座为圆柱回转支撑结构,底部预留了标准的安装孔位,安装边界控制在直径220mm的圆形区域内,整体伸展后的最大作业半径可达580mm,折叠收纳时的整体高度不超过420mm,不会占用过多的工位空间,适合在紧凑的生产线布局中排布。

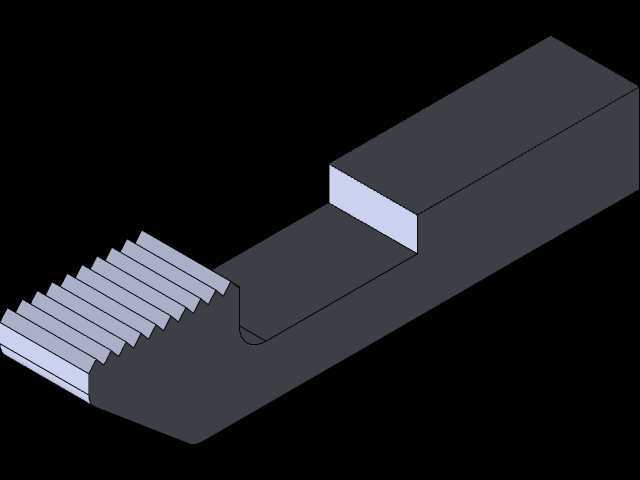

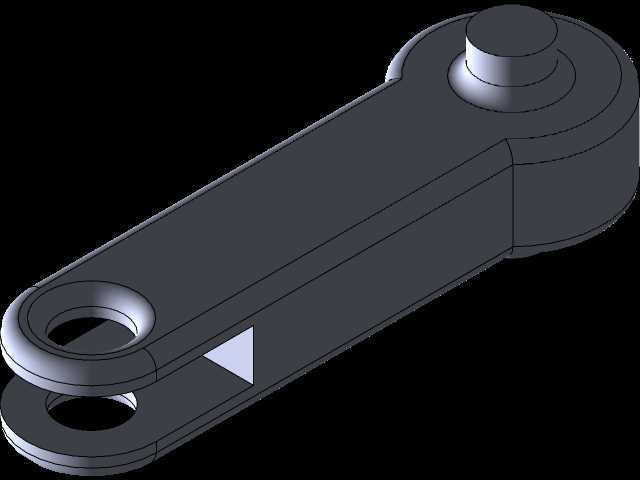

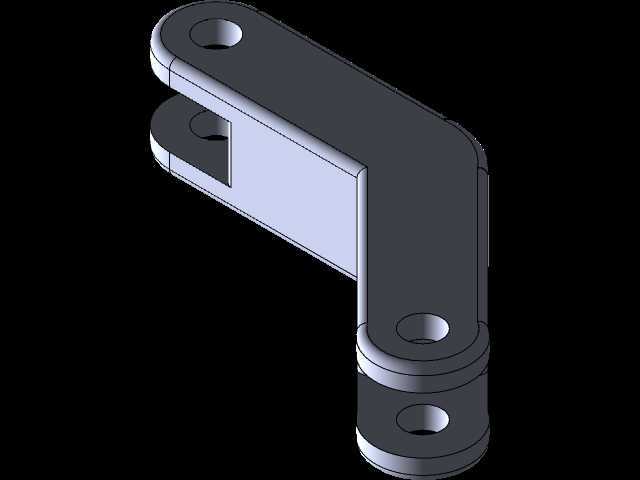

关节部分的设计采用了模块化思路,大臂、小臂、腕部的回转副都预留了标准的传动件安装位,既可以搭配步进电机加同步带的传动方案实现低成本点位控制,也可以换装伺服电机加谐波减速器的配置实现更高精度的连续轨迹运动,不同配置下的末端负载覆盖0.5kg到3kg的区间,能够满足不同场景的使用需求。末端执行器采用夹爪式接口,预留了标准的安装法兰,可以根据实际作业需求更换气动夹爪、真空吸盘、简易焊枪或者涂胶头等不同的执行部件,不需要对臂体结构做额外改造,拓展性较强。
设计过程中优先考虑了结构的易加工性,臂体主体的零件大多采用板材折弯或者型材加工的工艺,没有复杂的异形曲面结构,普通的数控铣床甚至线切割设备就能完成大部分零件的加工,装配环节不需要专用的工装夹具,按照装配公差要求依次锁紧连接螺栓即可完成整机组装,后期维护时单个关节的零件更换也不需要拆解整个臂体,能够大幅降低运维的时间成本。
从运动特性来看,底座回转关节可实现360度连续回转,大臂俯仰角度范围覆盖-30度到120度,小臂俯仰角度范围覆盖-60度到90度,腕部可实现180度的回转调整,整个工作空间内没有明显的运动死区,能够覆盖工作台面上大部分的操作点位,针对常见的工件抓取、零件转运、简单装配动作都能顺畅完成。臂体的走线采用内置中空结构设计,动力线、信号线都可以从关节内部的中空通道穿过,不会在臂体运动过程中出现线缆缠绕、剐蹭的问题,既提升了设备运行的安全性,也让整机外观更加整洁。
在实际选型适配时,需要根据工位的作业节拍、定位精度要求匹配对应的传动组件,如果用于教学演示场景,采用3D打印件制作臂体外壳搭配普通舵机就能实现基础的动作演示,成本控制优势明显;如果用于工业生产场景,更换为铝合金材质的臂体结构搭配工业级传动组件,就能满足长时间连续运行的可靠性要求。整机的重心经过优化设计,在最大伸展状态下底座的倾覆力矩控制在安全范围内,正常运行时不需要额外增加配重块,安装固定后不会出现晃动、侧翻的问题。
关节处的限位结构采用硬限位加软限位双重设计,硬限位通过机械挡块限制关节的极限运动角度,避免运动超程造成结构损坏,软限位可以通过控制系统设置自定义的运动边界,适配不同工位的安全防护要求,防止臂体运动过程中碰撞到周边的设备或者操作人员。连接部位的轴承选型都采用标准件,市场采购替换方便,不需要定制特殊规格的零部件,进一步降低了整机制造成本和后期维护的配件储备压力。
