开口型轴用锁紧卡箍结构设计

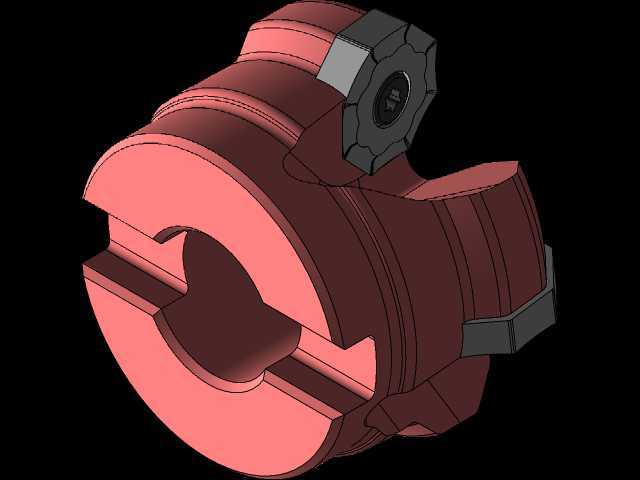

　　这类开口锁紧卡箍常应用在需要频繁调整轴上部件轴向位置的传动场景中，比如轻工输送线的导辊定位、包装设备的挡料环固定、小型试验台的传感器安装支架锁紧，相比传统紧定螺钉固定，它不会在光轴表面压出凹坑，调整位置时不会损伤轴面镀层，重复定位精度也更高。从结构上看，主体采用开口式环形基体，内孔与适配光轴采用小间隙配合，单边间隙控制在0.02-0.05mm区间，保证套装到轴上时能顺畅滑动，同时不会因为间隙过大出现锁紧后偏心的问题。基体上的开口缝宽度设计为3-5mm，这个尺寸是综合了夹紧变形量和基体刚性的平衡结果：缝太窄的话，锁紧时需要的螺栓扭矩过大，容易造成螺栓滑牙，而且基体变形量不足，无法抱紧大公差的光轴；缝太宽则会导致环形基体刚性下降，

　　锁紧后受径向载荷时容易出现开口处张开，夹持力失效。侧面的锁紧凸台做了加厚处理，凸台上加工有内螺纹孔，配合滚花高头螺钉实现手动锁紧，不需要额外扳手就能完成松紧操作，适合需要频繁调整位置的工位。滚花螺钉的头部采用网纹滚花设计，滚花深度0.3mm，节距0.8mm，保证手部操作时有足够摩擦力，即使手上沾有少量切削液或灰尘也能顺利拧动。螺钉端部做了小平头设计，不是尖锐的锥端，这样锁紧时不会在轴面压出明显压痕，多次调整后轴面依然保持光滑，不会影响后续部件的滑动调整。基体的外圆上设计有两道环形凹槽，一方面是为了减轻整体重量，另一方面可以作为安装附件的定位槽，比如需要安装感应片、挡圈的时候，可以直接用卡簧嵌入凹槽固定，不需要额外在基体上钻孔攻丝，

　　拓展了使用场景。两个凸台的接触面做了铣平处理，平面度控制在0.02mm以内，保证螺钉锁紧时两个凸台能完全贴合，夹紧力能均匀传递到整个环形内孔，不会出现局部抱紧力不足的问题。内孔表面没有做光面处理，而是采用了细牙滚花的微结构，这个设计是为了增加锁紧时的摩擦力，在相同螺钉扭矩下，夹持力比光面内孔高30%左右，能承受更大的轴向推力，不会因为设备振动出现位置滑移。安装边界方面，这类卡箍的轴向宽度根据适配轴径不同有对应规格，以适配20mm光轴的规格为例，轴向宽度为18mm，外圆直径38mm，锁紧后径向突出高度不超过12mm，在狭小安装空间里也能布置，不会和周边的传动部件、机架产生干涉。设计时特意做了等强度校核，

　　环形基体的壁厚在开口处最薄为4mm，往两侧逐渐加厚到6mm，保证锁紧时整个环的变形均匀，不会在开口根部出现应力集中断裂的问题，经过反复测试，在额定锁紧扭矩下，反复松紧1000次以上，基体也不会出现塑性变形，夹持力衰减不超过10%。实际使用中，这类卡箍替代了传统的轴用弹性挡圈+固定套的组合结构，零件数量从3个减少到1个，安装调整时间缩短60%以上，而且不需要在轴上加工卡槽，降低了轴的加工成本，也避免了卡槽处的应力集中问题，提升了轴的疲劳强度。在一些有轻度腐蚀的工况下，比如食品输送线、日化生产设备，基体可以采用不锈钢材质加工，螺钉也采用对应不锈钢材质，不会出现锈蚀卡死的问题，日常维护只需要定期在螺钉螺纹处涂抹少量润滑脂即可，不需要频繁更换。
