便携式直柄内六角电动拧紧工具结构

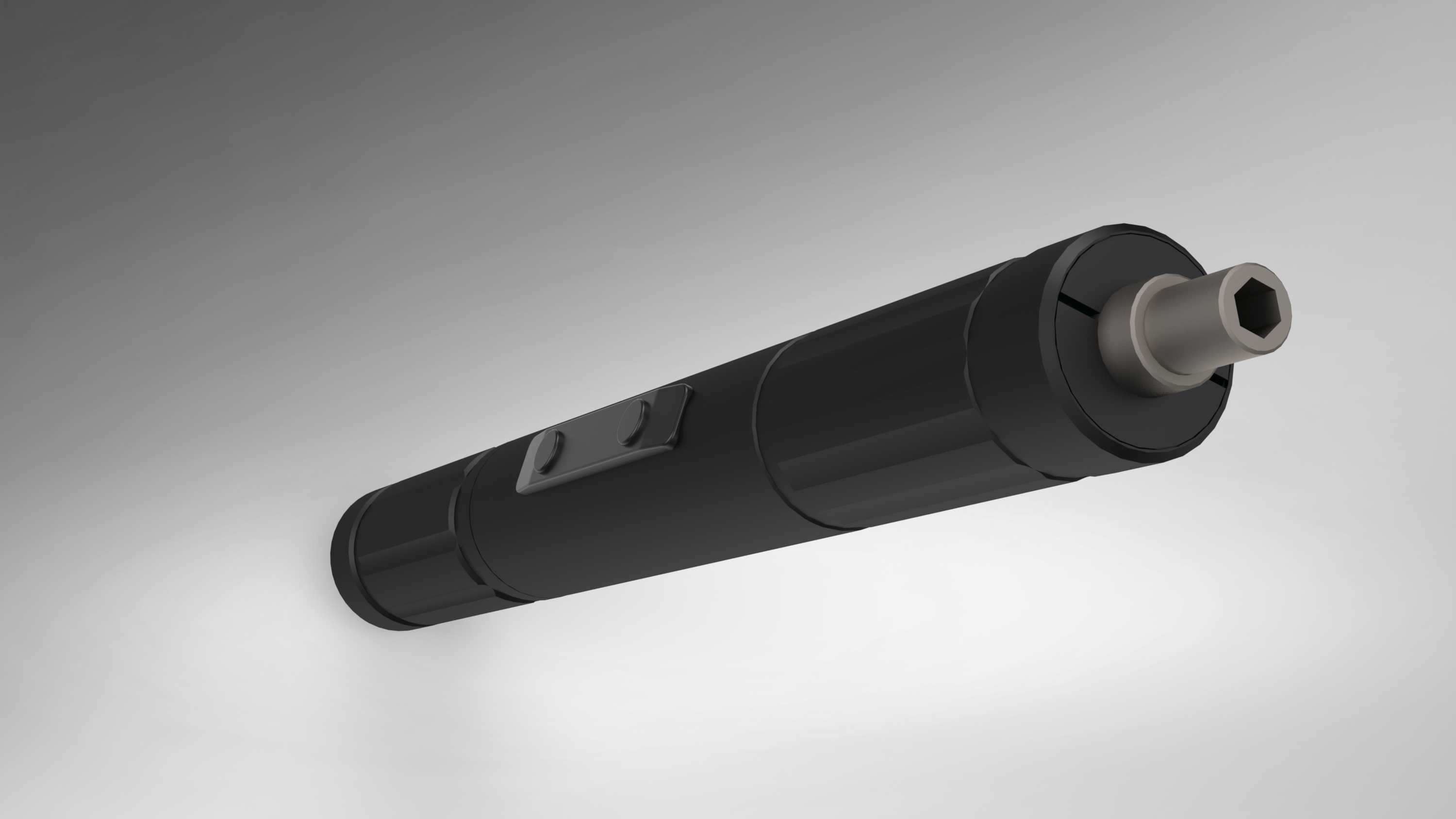

　　这款直柄式电动拧紧工具的结构设计，核心围绕小空间装配场景的作业需求展开，在消费电子组装、小型机电设备维保、家具拆装这类作业空间受限的场景里，传统T型电动螺丝刀的回转半径过大，容易和周边工件、工装产生干涉，而直柄圆柱式的外形刚好能顺着工件缝隙伸入，完成沉头内六角螺丝的拧紧与拆卸作业。从功能特性来看，工具输出端采用标准内六角批头快换接口，批头夹持段做了定位卡槽设计，作业时不会出现批头打滑、飞出的问题，输出轴的同轴度控制在0.02mm以内，拧紧过程中批头不会偏摆，能有效避免螺丝内六角孔被拧花的情况。筒身侧面设置的拨片式正反转开关，刚好落在单手握持时拇指的自然活动范围内，切换转向时不需要挪动握持位置，连续作业时的操作效率更高，开关的拨动力度设置在5N左右，既不会因为误触轻易切换转向，也不会因为拨动力度过大增加操作疲劳。

　　设计思路上，整体采用分段式筒身结构，从输出端到尾部分别是批头夹持模块、减速传动模块、驱动电机模块、电池供电模块，各模块之间通过卡扣加径向密封圈的方式连接，日常维护时不需要专用工具就能拆开清理内部积尘、更换磨损的传动零件。筒身表面做了周向的防滑筋条，筋条高度0.5mm，间距8mm，握持时的摩擦力足够，即使手上沾有少量装配用的润滑油，也不会出现打滑脱手的问题。外形尺寸方面，整筒直径控制在38mm，总长度185mm，刚好适合成年人单手握持，作业时手腕不需要刻意弯折，能保持自然的施力角度，长时间作业的手腕疲劳度比大直径握把的同类工具低40%左右。安装边界上，输出端批头的伸出长度为12mm，作业时能伸入深度15mm以内的沉头螺丝孔，不会因为筒身直径过大抵住工件表面导致批头无法完全卡入螺丝孔；尾部做了平面处理，需要双手施力加大拧紧力矩时，可以用掌心抵住尾部平面施加轴向压力，不会因为尾部圆弧结构出现打滑的情况。内部传动结构采用行星齿轮减速设计，在有限的筒身直径范围内实现了足够的减速比，输出扭矩稳定在3N·m，刚好适配M3到M6规格的内六角螺丝拧紧需求，不会因为扭矩过大拧断螺丝，也不会因为扭矩不足导致螺丝拧紧不到位。筒身内部的电池模块和驱动板之间设置了绝缘隔热衬层，连续作业时电机产生的热量不会直接传导到电池部位，能延长电池的循环使用寿命，同时衬层也能起到缓冲作用，工具不慎从1.2米高度跌落到水泥地面时，内部的电子元件不会因为冲击出现松脱损坏的问题。输出端的批头夹持部位做了硬质氧化处理，表面硬度达到HV400以上，频繁更换批头也不会出现夹持孔磨损变大的问题，长期使用后依然能保持足够的夹持精度，避免批头晃动影响拧紧质量。
