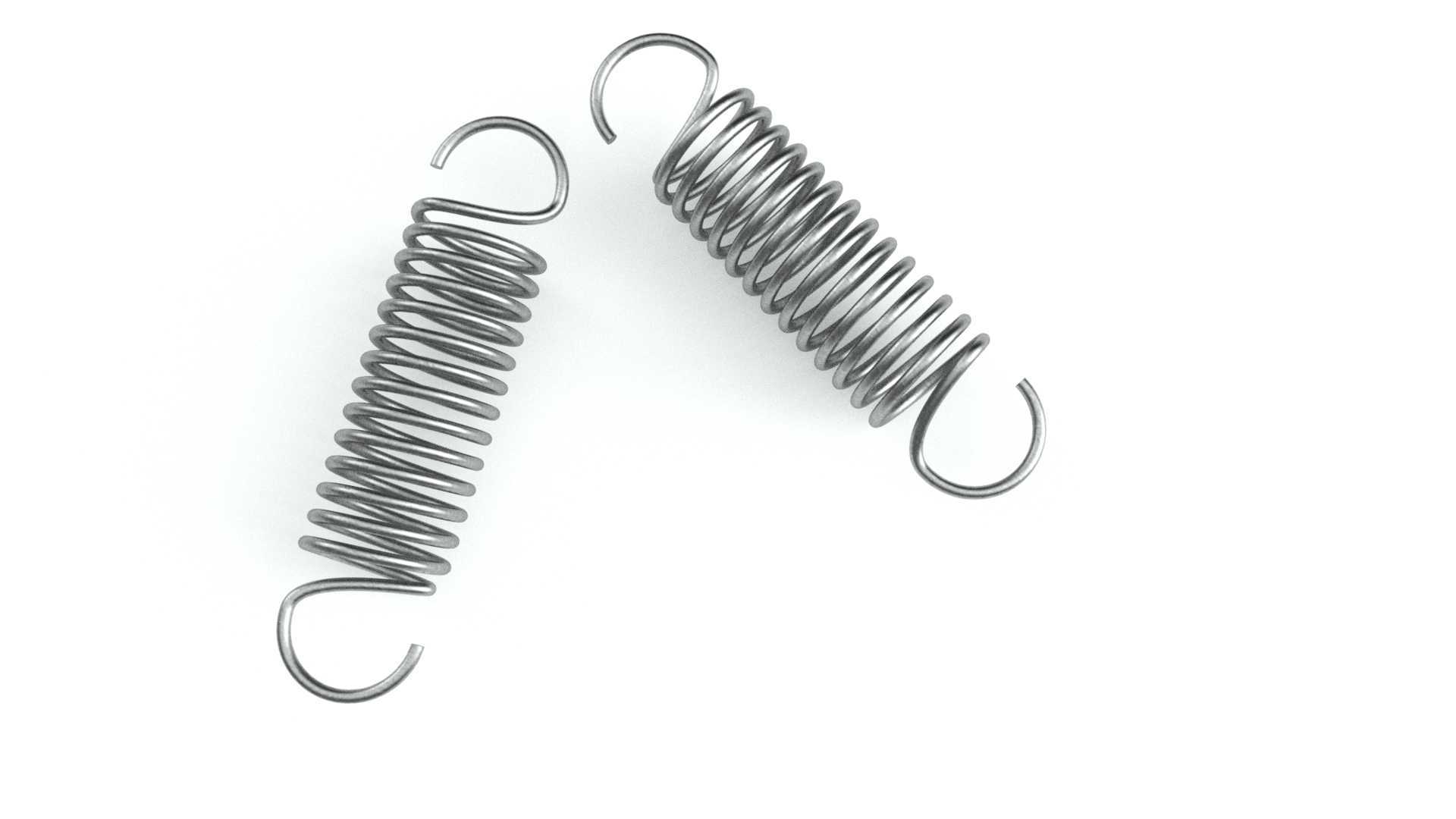

带挂钩垂直拉伸悬挂弹簧结构

　　这类带双挂钩的垂直拉伸弹簧，在轻工、小型设备、民用五金场景里的应用占比不低，很多需要柔性悬挂、恒力牵拉的工位都会用到这类结构件。做这类弹簧的三维建模时，首先要明确实际工况的受力边界：悬挂类弹簧的静载荷通常不会超过材料许用应力的70%，避免长期悬挂出现应力松弛导致的长度蠕变，两端挂钩的弯折处是应力集中高发区，建模时要特意做圆角过渡，不能直接折成直角，否则实际使用时很容易在挂钩根部断裂。

　　从功能特性来说，这类弹簧的核心作用是提供恒定的拉伸复位力，同时两端的挂钩结构可以直接挂接在安装位的挂点、销柱上，不需要额外做固定座，安装效率比无挂钩的压簧、拉簧高很多，适合快装、需要频繁拆装更换的场景。比如小型悬挂输送线的吊具牵拉、仓储货架的活动挡板复位、小型健身器材的阻力部件、农用小型机具的张紧结构，甚至民用的纱窗回弹、门体自动闭合结构里，都能见到这类双挂钩拉簧的身影。

　　设计这类弹簧的时候，首先要确定的是有效圈数，有效圈数直接决定了弹簧的刚度——相同线径、中径的前提下，有效圈数越多，弹簧刚度越小，相同拉力下的伸长量越大。建模时要注意，两端的支撑圈（也就是和挂钩衔接的部分）需要并紧，不能留间隙，否则受力时支撑圈会出现错位，导致弹簧拉伸时出现偏斜，无法保持垂直受力状态。挂钩的开口尺寸要匹配安装位的销柱直径，通常开口间隙比销柱直径大0.5-1mm即可，间隙太大容易脱落，间隙太小则挂装时操作困难，挂钩的弯曲半径不能小于线径的2倍，避免弯曲处出现加工裂纹或者应力集中。

　　安装边界方面，这类垂直使用的悬挂弹簧，安装时要保证上下两个挂点的同轴度偏差不超过弹簧中径的1/10，否则拉伸过程中弹簧会出现侧向弯曲，不仅会缩短使用寿命，还会导致拉力输出不稳定，出现晃动、异响的问题。弹簧的自由长度要根据安装位的静态间距确定，预拉长度通常取自由长度的5%-10%，保证空载状态下弹簧不会从挂点脱落，同时最大拉伸长度不能超过弹簧的许用伸长量，避免出现塑性变形无法复位。

　　建模过程中，螺旋扫掠是做弹簧主体的核心特征，扫掠路径的螺旋线要准确设定螺距、圈数、中径参数，两端的挂钩部分需要单独做三维草图路径，和主体螺旋线做相切衔接，保证过渡处平滑，扫掠出来的实体不会出现棱边、褶皱。如果是用于实际生产的模型，还要标注清楚线径公差、弹簧中径公差、挂钩角度公差、自由长度公差，以及两端挂钩的相对角度——很多场景下上下挂钩需要保持在同一平面，或者呈90度夹角，这个角度偏差会直接影响安装适配性。

　　实际选型时，还要考虑使用环境的腐蚀情况，如果是在潮湿、有腐蚀介质的场景使用，需要选用不锈钢材质的弹簧丝，普通室内干燥场景则可以选用碳素弹簧钢丝，成本更低，力学性能也更稳定。弹簧的表面处理也要根据场景选择，普通场景做喷塑、镀锌处理即可，有耐磨需求的可以做电泳处理，避免长期使用后表面锈蚀导致卡滞、断裂。

　　很多新手做这类弹簧模型的时候，容易忽略挂钩和主体衔接处的并紧圈处理，直接把螺旋线和挂钩直线硬接，做出来的模型在衔接处有明显的缝隙或者棱边，不仅不符合实际加工的结构，导入有限元分析软件做受力仿真时，还会在衔接处出现应力奇异点，导致仿真结果完全失真。另外还要注意，拉伸弹簧的初始拉力是这类弹簧的特有参数，也就是弹簧开始发生伸长变形时需要的初始力，这个参数和弹簧卷制时的并紧力有关，建模时如果需要做运动仿真，要把初始拉力参数添加到弹簧约束里，否则仿真出来的运动状态和实际情况会有很大偏差。

　　在小型自动化设备里，这类弹簧常被用来做传感器的触发复位、活动盖板的自动闭合、料仓挡料机构的张紧，因为安装不需要额外的固定座，占用空间小，成本低廉，更换方便，在很多非重载的牵拉、复位场景里，比气缸、弹性顶针之类的元件性价比高很多。做设备布局的时候，要给弹簧预留足够的拉伸空间，避免弹簧伸长后和周边的结构件发生摩擦、干涉，尤其是垂直安装的场景，要考虑弹簧拉伸后的最大长度，预留至少10mm的安全余量，避免极限工况下弹簧被拉到并圈，导致冲击载荷损坏挂钩或者安装挂点。
