精灵球造型蛋形创意摆件结构设计

　　做这个结构的时候，最先考虑的是日常桌面文创摆件的使用场景，这类小物件大多放置在办公桌、展示架上，需要兼顾握持手感与放置稳定性，所以没有采用标准正球形的轮廓，而是调整为上窄下宽的蛋形弧面，底部弧面曲率更小，接触支撑面时的静摩擦系数更高，不会像正球那样容易滚落，日常拿取的时候，手掌贴合弧面的贴合度也更好，单手握持的受力点刚好落在中部的环形分隔带位置，不会出现打滑脱手的情况。

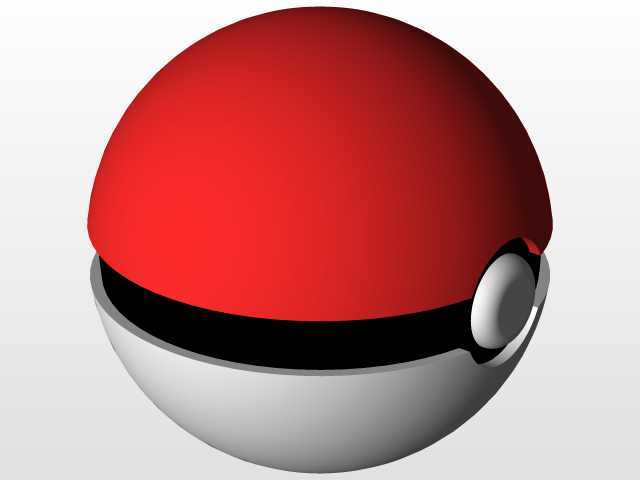

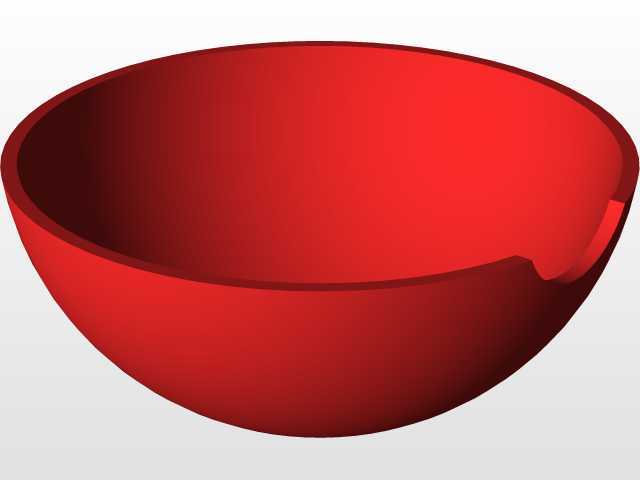

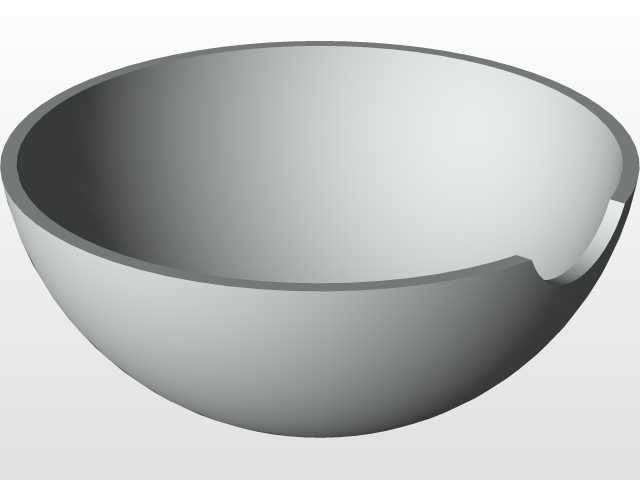

　　结构拆分上采用上下双壳体加中间隔圈的三段式拼接方案，上壳体为红色半球段，下壳体为白色半球段，中间的黑色环形隔圈作为定位基准，两个壳体的对接端面都做了0.8mm的止口结构，止口配合间隙控制在0.1mm，既可以保证拼接时的同轴度，不会出现上下壳体错位的问题，也能让拼接后的接缝均匀一致，不会出现宽窄不一的缝隙。中间的按钮结构单独做了嵌套设计，按钮基座卡在黑色隔圈的预留安装位里，按钮本体和基座之间做了0.2mm的活动间隙，按压行程控制在1.5mm，既保留了按压的反馈手感，又不会因为间隙过大出现按钮松垮晃动的问题，按钮表面的白色圆形区域做了微凸的弧面处理，和整体的曲面造型保持连贯，不会出现突兀的平面断层。

　　外形尺寸的设定参考了日常握持的舒适区间，整体高度控制在72mm，最大直径位置在距离底部32mm处，直径为60mm，这个尺寸刚好可以单手握持，放在桌面上也不会占用过多空间，底部支撑面的有效接触直径为22mm，放置在平整的木质、玻璃桌面时，倾斜15度以内都不会出现倾倒的情况，满足日常摆放的稳定性要求。安装边界上，三段壳体的壁厚统一设置为2mm，既保证了壳体的结构强度，日常拿取轻微磕碰不会出现壳体变形开裂的问题，也不会因为壁厚过大导致整体重量过重，整体重量控制在85g左右，拿在手里有合适的压手感，又不会因为过重导致放置时压坏桌面的软质垫材。

　　曲面建模的时候全程用G2连续的曲面过渡，上下壳体和中间隔圈的衔接位置做了0.3mm的圆角过渡，没有尖锐的棱角，日常拿取的时候不会划手，表面处理的预留厚度也考虑在内，红色和白色壳体的外表面预留了0.1mm的喷涂厚度，黑色隔圈和按钮位置预留了0.08mm的丝印或者喷涂厚度，组装完成后整体曲面依然保持顺滑，不会因为表面处理层的厚度导致曲面出现台阶。内部空间做了中空处理，中空区域的壁厚均匀，没有出现壁厚突变的位置，避免后续如果做注塑加工的时候出现缩痕、气泡等成型缺陷，中空的内部空间也可以根据需求放置小的香片、发光组件等拓展结构，不需要额外改动外部的壳体结构，拓展性更强。

　　实际验证结构的时候，重点核对了拼接后的同轴度，上下壳体的中心偏移量控制在0.05mm以内，中间按钮的中心和整体结构的中心重合度偏差不超过0.03mm，保证外观的对称性。各个拼接位置的拔模斜度统一设置为1.5度，既方便后续脱模加工，也不会影响外观的曲面流畅度，所有的内部加强筋都做了根部倒圆角处理，避免应力集中导致的筋位开裂，加强筋的厚度设置为1.2mm，小于壳体壁厚，避免表面出现缩印。整个结构没有复杂的倒扣结构，拆分后的三个壳体零件都可以通过简单的两瓣模加工完成，不需要复杂的抽芯结构，加工难度低，量产的成本也更容易控制，不管是做3D打印的手板样件，还是做小批量的注塑生产，都不需要额外调整结构，适配不同的加工工艺需求。
