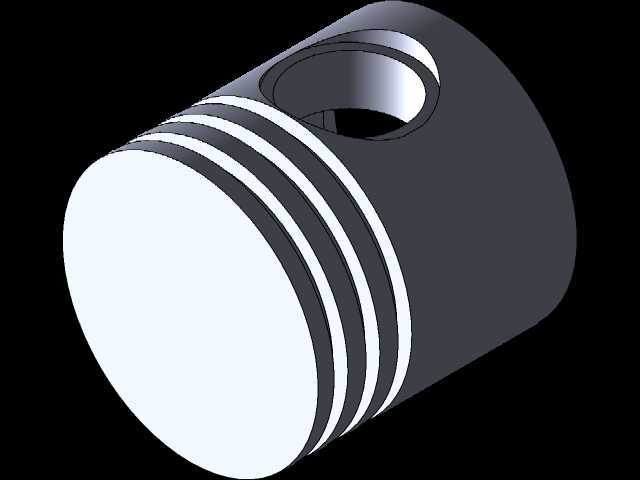

四缸发动机用活塞结构三维设计

　　活塞作为内燃机核心往复运动部件，在四缸发动机的工作循环中承担着多重关键作用，其设计合理性直接决定整机动力输出效率、运行稳定性与服役寿命。从实际应用场景来看，这类活塞广泛适配小排量乘用车、轻型商用车搭载的直列四缸汽油机或柴油机，在进气、压缩、做功、排气四个冲程中，配合活塞环完成燃烧室密封，将燃气燃烧产生的爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

　　在功能特性设计上，该活塞头部设置三道环槽结构，分别对应两道气环与一道油环的安装位：上方两道气环主要负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成动力损失与机油变质；下方油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，同时在缸壁形成均匀油膜保障活塞往复运动的润滑效果。活塞销孔采用贯穿式设计，与活塞销采用合适的配合公差，既保证动力传递过程中无松旷异响，又能适应工作状态下的热膨胀变形，避免出现卡滞故障。活塞顶部采用平顶结构设计，这类结构加工工艺性好，受热面积相对更小，能够适配多数四缸发动机的燃烧室形状，合理控制压缩比在设计区间内，兼顾动力输出与燃油经济性表现。

　　从设计思路层面来看，建模过程中首先需要匹配对应气缸的内径参数，确定活塞的基本外径尺寸，保证活塞与气缸壁之间留有合理的配缸间隙，间隙过大会导致敲缸、密封不良，间隙过小则会在热机状态下出现活塞胀缸拉缸问题。活塞裙部的型线设计采用微椭圆结构，因为活塞工作时受热与受力存在各向异性，销座方向金属量多热膨胀量更大，椭圆设计能够让活塞在热态工作时趋近正圆，保证与缸壁的均匀贴合，减少偏磨风险。环槽的宽度、深度尺寸需要匹配对应规格的活塞环参数，保证环在槽内能够正常浮动，同时避免环槽积碳导致活塞环卡滞失效。销孔的位置需要结合活塞压缩高度确定，压缩高度是指活塞销中心到活塞顶部的距离，这个参数直接影响发动机的压缩比与连杆运动行程，必须与曲轴曲柄半径、连杆长度参数匹配，避免活塞运动到上止点时碰撞气门或气缸盖。

　　在安装边界层面，活塞装入气缸时需要注意朝向标记，通常活塞顶部的避让凹坑或箭头标记需要对应发动机正时侧方向，避免与气门运动轨迹发生干涉。活塞与连杆的组装需要采用专用工装将活塞销压入，保证活塞销两端的卡环完全卡入销孔的卡环槽内，防止工作过程中活塞销窜出刮伤气缸壁。活塞环的安装需要错开各环的开口位置，开口不能正对活塞销孔方向与活塞主推力面方向，避免出现漏气、窜油问题。实际建模过程中，对活塞各部位的壁厚进行了合理分配，头部壁厚相对较薄以减轻整体重量，降低往复运动惯性力，销座部位设置加强筋结构，提升燃气压力传递路径的结构强度，避免高负荷下销座出现开裂问题。整个活塞的重量控制在合理区间，四缸发动机各缸活塞重量差需要控制在工程允许范围内，保证曲轴运转的动平衡精度，减少发动机工作时的振动与噪音。

　　从实际工况适配角度，活塞工作时顶部直接接触最高可达两千摄氏度以上的瞬时燃气温度，因此建模时也充分考虑了不同部位的热变形补偿，裙部设计有一定的热膨胀预留量，同时表面的结构设计也适配后续的表面处理工艺，比如裙部喷涂石墨层降低摩擦阻力，环槽部位采用耐磨处理提升环槽使用寿命。这类活塞结构在常规自然吸气与低增压四缸发动机中都有广泛应用，其结构成熟度高，维护更换成本低，能够满足多数民用动力设备的使用需求。
