四缸发动机配套褶皱式空气滤芯结构

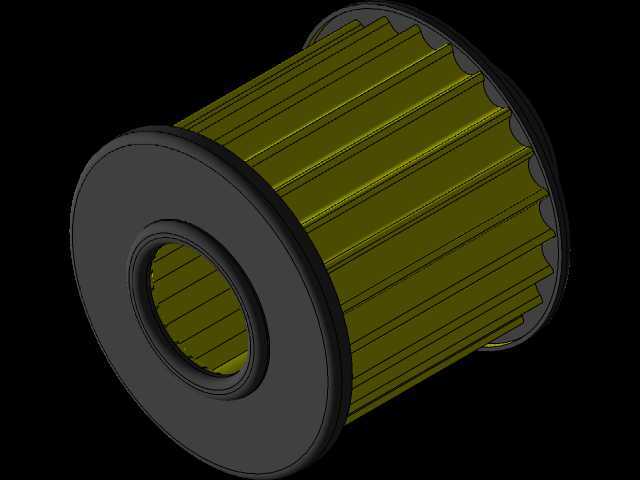

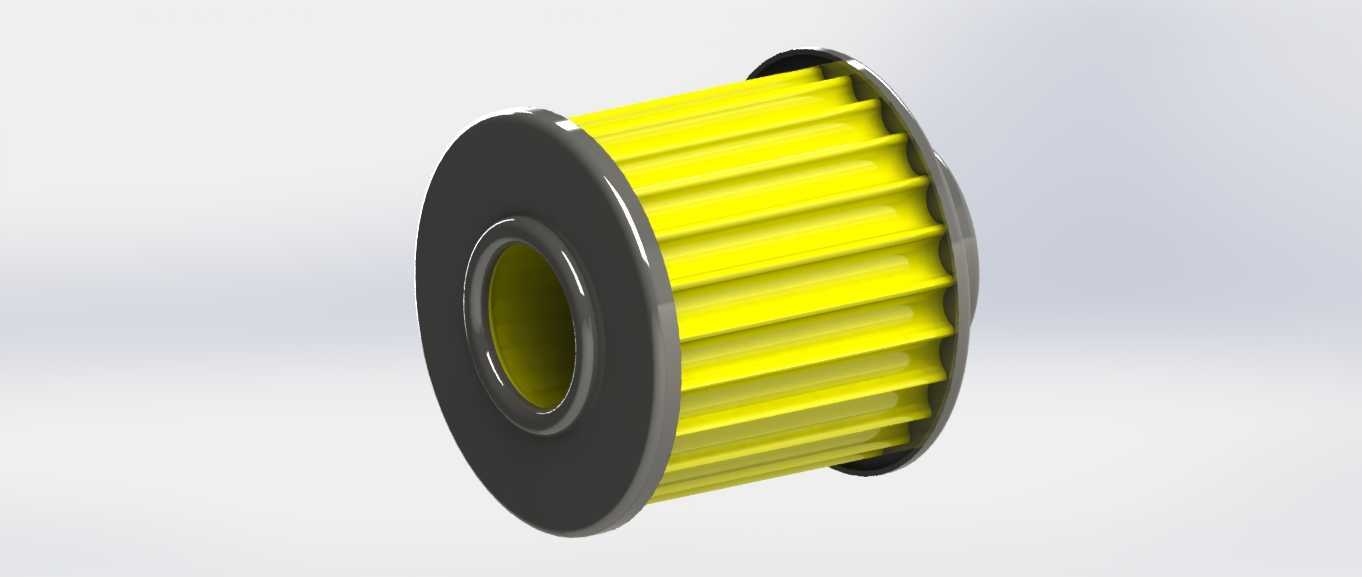

　　做动力系统进气配套设计快十二年，经手的空滤结构改型不下三十版，眼前这款筒式褶皱滤芯的结构逻辑，刚好踩中了小排量四缸内燃机进气阻力与过滤效率的平衡点。先从实际装车场景说，这类滤芯主要适配1.0L-1.6L排量的自然吸气四缸汽油机，覆盖家用乘用车辆、小型工程机械辅机、固定式小型发电机组这类应用场景，安装位置集中在发动机舱进气道末端的空滤总成腔体内，日常运维时只需拆开空滤盒卡扣即可完成更换，不需要额外拆卸周边管路部件。

　　从功能特性上拆解，这款滤芯采用环形褶皱滤材排布，相比同体积的平面滤材，有效过滤面积能提升4.2倍左右，褶皱的折高、折距都经过流场仿真校准，折距控制在3.2mm时，既能避免高流量工况下滤材互相贴合封堵过流通道，又不会因为折距过大浪费总成内部的安装空间。滤材选用的是复合纤维材质，表层做了疏水处理，能拦截进气中98%以上的直径10μm以上的粉尘颗粒，同时在额定进气流量下，初始进气阻力不超过2.2kPa，不会因为滤阻过大导致发动机充气效率下降，出现动力不足、油耗抬升的问题。滤芯两端的密封端盖采用硬质橡胶一体硫化成型，和滤材的接缝处做了翻边包胶处理，安装后能和空滤壳体的密封槽完全贴合，杜绝未经过滤的空气从接缝处短路进入气缸，避免气缸壁、活塞环出现异常磨粒磨损。

　　再聊设计时的尺寸边界考量，这款滤芯的整体外径控制在112mm，中心通油（不对，是中心通气）内孔直径38mm，整体轴向高度126mm，这个尺寸刚好适配市面上多数紧凑型四缸机的空滤壳体安装腔，安装时不需要对原有空滤总成做任何改型，直接替换同规格的原厂滤芯即可。中心内孔的支撑骨架采用薄壁镂空结构，壁厚只有1.2mm，既能在高负压工况下支撑滤材不被吸瘪变形，又不会占用过多的有效过流面积。滤材的褶皱端部做了点胶固化处理，避免车辆行驶过程中滤材因为振动出现褶皱散乱、倒伏的问题，在-40℃到120℃的工作温度区间内，端盖橡胶和滤材的粘接强度不会出现衰减，能覆盖绝大多数地区的日常使用环境。

　　实际做结构建模的时候，要特别注意褶皱的阵列逻辑，不能用等角度简单阵列，要根据滤材折弯后的回弹量预留0.15mm的折边间隙，不然实际生产时滤材组装后会出现局部鼓胀，导致安装时无法顺利卡入空滤壳体的密封槽。另外端盖上的密封筋截面设计成半圆形，凸起高度1.5mm，安装时被壳体压紧后能产生0.3mm的压缩量，这个压缩量下的密封效果最好，压缩量过大反而会导致端盖永久变形，缩短滤芯的使用寿命，压缩量过小则会出现密封不严的问题。

　　从进气系统的匹配逻辑来说，这款滤芯的容尘量能达到23g左右，在普通城市道路工况下，更换周期可以达到1.5万公里，在多粉尘的工地、矿区工况下，更换周期也能维持在6000公里以上，相比同尺寸的普通平织滤材滤芯，容尘量提升了近60%。建模过程中还要注意滤材的折弯圆角，不能做直角折弯，要预留0.8mm的折弯圆角，不然滤材反复受进气脉冲冲击后，折弯处容易出现纤维断裂，导致过滤效率骤降。另外滤芯的外护网采用薄钢板冲孔结构，冲孔率控制在65%以上，既能阻挡外部较大的杂物直接冲击滤材，又不会产生额外的进气阻力。

　　很多刚入行的工程师做空滤设计时，容易一味追求过滤精度，把滤材的透气度做的过低，结果导致发动机高转速工况下进气不足，空燃比偏浓，不仅动力输出受限，还会出现积碳增多的问题，这款结构的平衡思路就很值得参考，在保证过滤精度满足发动机进气要求的前提下，尽可能做大有效过滤面积，优化流道分布，把进气阻力控制在合理区间，同时兼顾安装互换性，不需要改动原有主机的安装结构就能直接配套，不管是做售后替换件开发，还是做全新动力系统的进气配套，都能直接复用这套结构参数，减少重复建模和仿真验证的工作量。
