本田CBR摩托用锥形空气滤清器结构

　　这款适配本田CBR系列摩托的进气过滤部件，在摩托动力系统的进气链路里承担着核心的杂质拦截作用，日常骑行场景中，路面扬起的沙尘、空气中的悬浮颗粒物、雨天行车带入的细微水雾，都会在进气负压作用下随气流涌向发动机燃烧室，一旦这些杂质未经拦截进入气缸，会直接造成缸壁、活塞环的异常磨粒磨损，短时间内就会导致缸压下降、动力衰减，严重时还会出现拉缸故障，直接影响发动机的使用寿命。

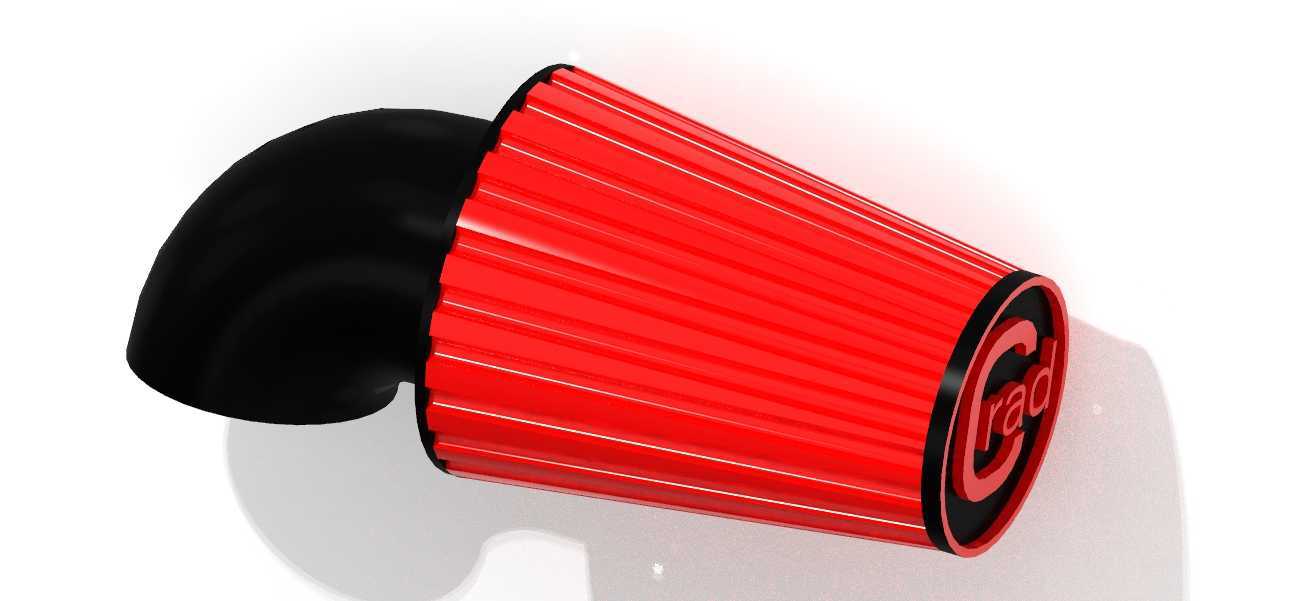

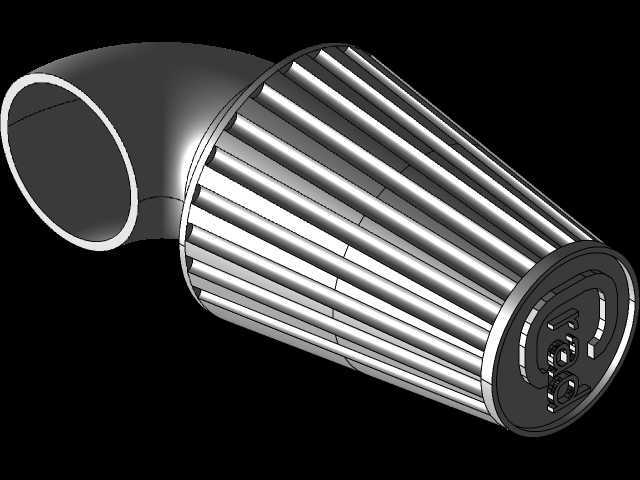

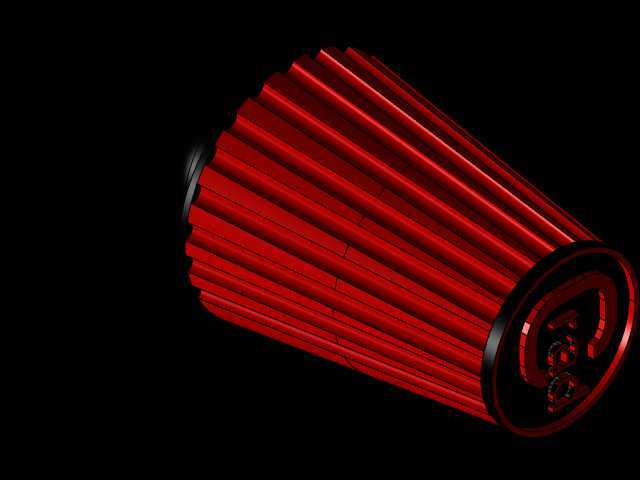

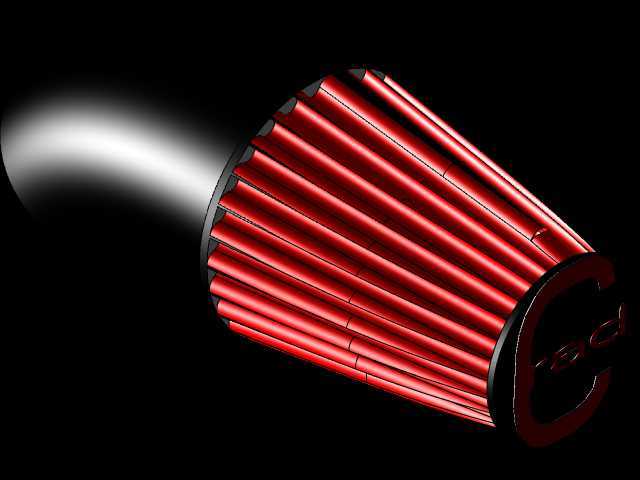

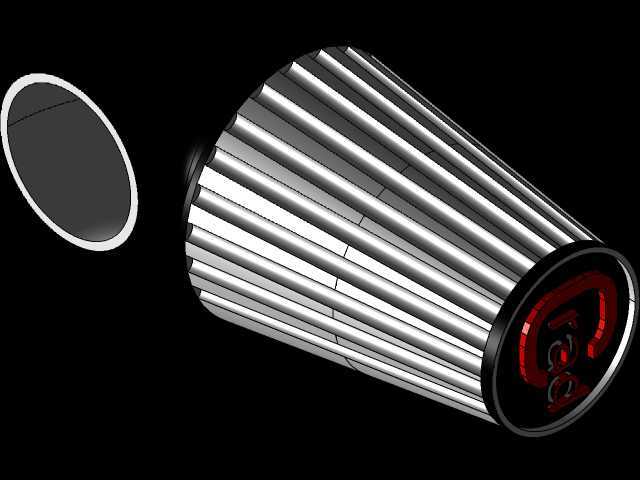

　　从结构设计来看，该部件采用锥形褶皱滤芯搭配90度弯管进气接口的组合形式，锥形的滤芯外形并非单纯的造型设计，而是在有限的安装空间内最大化过滤面积的工程选择——同体积下锥形结构相比传统圆柱滤芯，有效过滤面积可以提升27%左右，褶皱的滤材排布进一步放大了有效接触面积，既可以保证足够的进气通量满足高转速下的发动机进气需求，又能延长单次维护的使用周期，避免频繁拆检清理的麻烦。端部的90度弯管接口，是针对CBR系列车型车架与发动机舱的布局专门设计的走向，安装时可以直接对接节气门侧的进气硬管，不需要额外调整进气链路的管线走向，接口处的密封筋结构可以保证装配后负压状态下不会出现漏气问题，避免未经过滤的空气从接缝处直接进入发动机。

　　安装边界方面，该部件的整体轮廓完全适配CBR车型原空滤位置的安装空间，滤芯端盖的卡扣点位与原车空滤盒的固定位完全匹配，不需要对原车的安装支架、周边管线做任何切割或改动，替换安装时只需要拆下原车空滤总成，对准固定卡扣推入即可完成定位，弯管端的卡箍位距离端面的尺寸符合通用摩托进气喉箍的安装尺寸，用标准规格的喉箍就能完成接口紧固，不需要定制专用的连接固件。滤芯外侧的褶皱滤材采用防水透气的复合纤维材质，表面做了疏水处理，小雨天气行车时溅入的水雾会在滤材表面凝结成水珠滑落，不会渗透进滤材内部影响进气效率，同时纤维层的孔径梯度设计可以实现分层拦截，大颗粒沙尘被外层粗纤维拦截，细微颗粒物被内层细纤维吸附，在保证过滤精度的前提下尽可能降低进气阻力，避免因为进气不畅导致的动力输出迟滞问题。

　　在实际使用场景中，不管是日常城市通勤的铺装路面骑行，还是非铺装路面的轻度越野骑行，该结构的空滤都能稳定发挥过滤作用，锥形结构的气流导向作用可以让进入滤芯的气流更均匀地分布在整个滤材表面，不会出现局部滤材过早堵塞的情况，相比传统平板式空滤，高转速下的进气噪音也有明显降低，因为褶皱结构可以对进气气流起到一定的整流消声作用，减少进气紊流产生的异响声。端盖位置的密封胶圈采用耐油耐老化的橡胶材质，长期在发动机舱的高温环境下工作也不会出现硬化开裂的问题，保证整个使用周期内的密封可靠性。
