石化天然气工艺用卧式除气装置结构

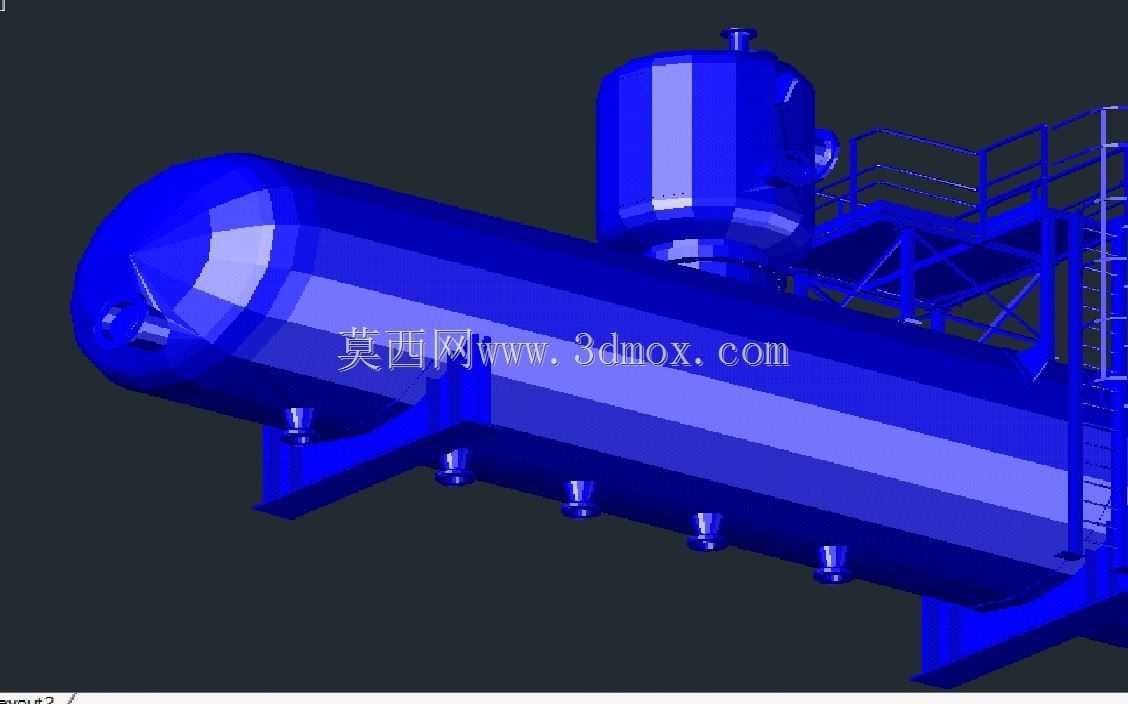

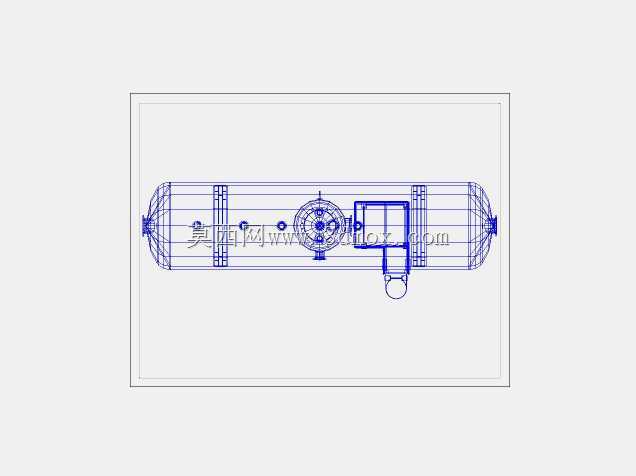

　　在天然气净化、汽油馏分精制以及石化拉菲尼工艺单元的现场布建中，气液两相介质的溶解气脱除环节，始终是影响后续工艺稳定性的核心节点，这套卧式布局的除气装置，正是针对这类中低压工艺段的介质脱气需求设计的核心静设备。从现场安装的边界条件来看，设备主体采用长筒形卧式承压壳体搭配顶部立式附属气包的组合结构，卧式主壳体的鞍式支座直接落地安装在工艺区的混凝土设备基础上，安装时需要预留主壳体端部检修操作空间，以及顶部附属结构的平台爬梯安装余量，主壳体侧面沿轴向均匀布置的多组工艺接管，分别对应介质进料、液相出料、液位检测、排污泄放的不同功能，接管的伸出长度和法兰端面的水平度，在建模阶段就已经匹配了现场工艺管道的预制走向，能减少现场配管的调整工作量。

　　从功能实现逻辑来看，这套设备的核心作用是将工艺介质中溶解的不凝气、轻质组分气从液相主体中分离脱除，避免气相组分进入后续液相输送泵体造成气蚀，或是进入下游反应单元干扰工艺反应的物料配比。卧式长壳体的设计，是为了拉长介质在设备内部的停留路径，让溶解在液相中的气泡有足够的时间上浮逸出，顶部设置的立式气包结构，则是为上浮后的气相提供足够的沉降缓冲空间，避免气相携带液滴进入后续气相管线，气包顶部设置的接管可对接压力检测、安全泄放以及气相外送管线，和主壳体之间的连接位置做了圆弧过渡补强，能降低承压状态下的结构应力集中风险。

　　建模过程中，结构设计的核心考量首先围绕承压壳体的强度匹配展开，主壳体的壁厚取值、封头的椭圆度参数、鞍座的支撑位置，都对应了中低压工艺段的承压需求，主壳体上的所有接管位置都做了局部补强处理，避免开孔造成的壳体强度下降。设备侧面配套的操作平台和护栏结构，是为了方便运维人员定期对顶部阀门、仪表进行巡检操作，平台的格栅踏板、护栏高度以及爬梯的踏步间距，都符合石化装置现场的操作安全规范，在三维建模时已经同步完成了平台和主设备的干涉检查，不会出现安装后平台构件和设备接管、保温层冲突的问题。

　　从实际工艺适配性来看，这套设备的结构尺寸可以根据不同处理量的工艺单元做参数化调整，当处理量提升时，可通过加长主壳体的轴向长度、增大顶部气包的容积来匹配停留时间要求，不需要大幅改变设备的整体安装形式和接管布局，能降低工艺改造时的设备布置调整成本。设备底部沿轴向布置的多组排污接管，可在设备停机检修时彻底排空壳体内的残留介质，避免积液造成的内部腐蚀，接管的位置对应了壳体内部的积液低点，不会出现排液不彻底的死角。和立式除气设备相比，这种卧式带顶部气包的结构整体安装高度更低，不需要搭建过高的操作平台，在场地竖向空间受限的改造项目中适配性更强，同时卧式壳体的液相停留时间更容易控制，对于介质粘度偏高、气泡逸出速度较慢的拉菲尼工艺段，脱气效率的稳定性更有保障。建模时对所有焊接连接位置的结构做了细化还原，包括主壳体和封头的环焊缝、接管和壳体的角焊缝、鞍座和壳体的连接焊缝位置，都能直接导出用于后续的结构应力校核，不需要设计人员再二次补充结构细节。
