单缸硝基动力内燃机结构设计

　　这款硝基动力单缸内燃机，主要面向小型模型动力场景，常见于1:10及以下比例的燃油遥控车、固定翼航模、小型燃油动力机器人等对动力密度要求较高的小型载具领域，相比同排量电动动力系统，它具备能量密度高、续航时长不受电池容量限制、动力输出特性更贴近真实内燃机的特点，能够为小型载具提供持续的高扭矩输出，满足模型竞速、特技动作演示、小型动力实验平台搭建等场景的使用需求。

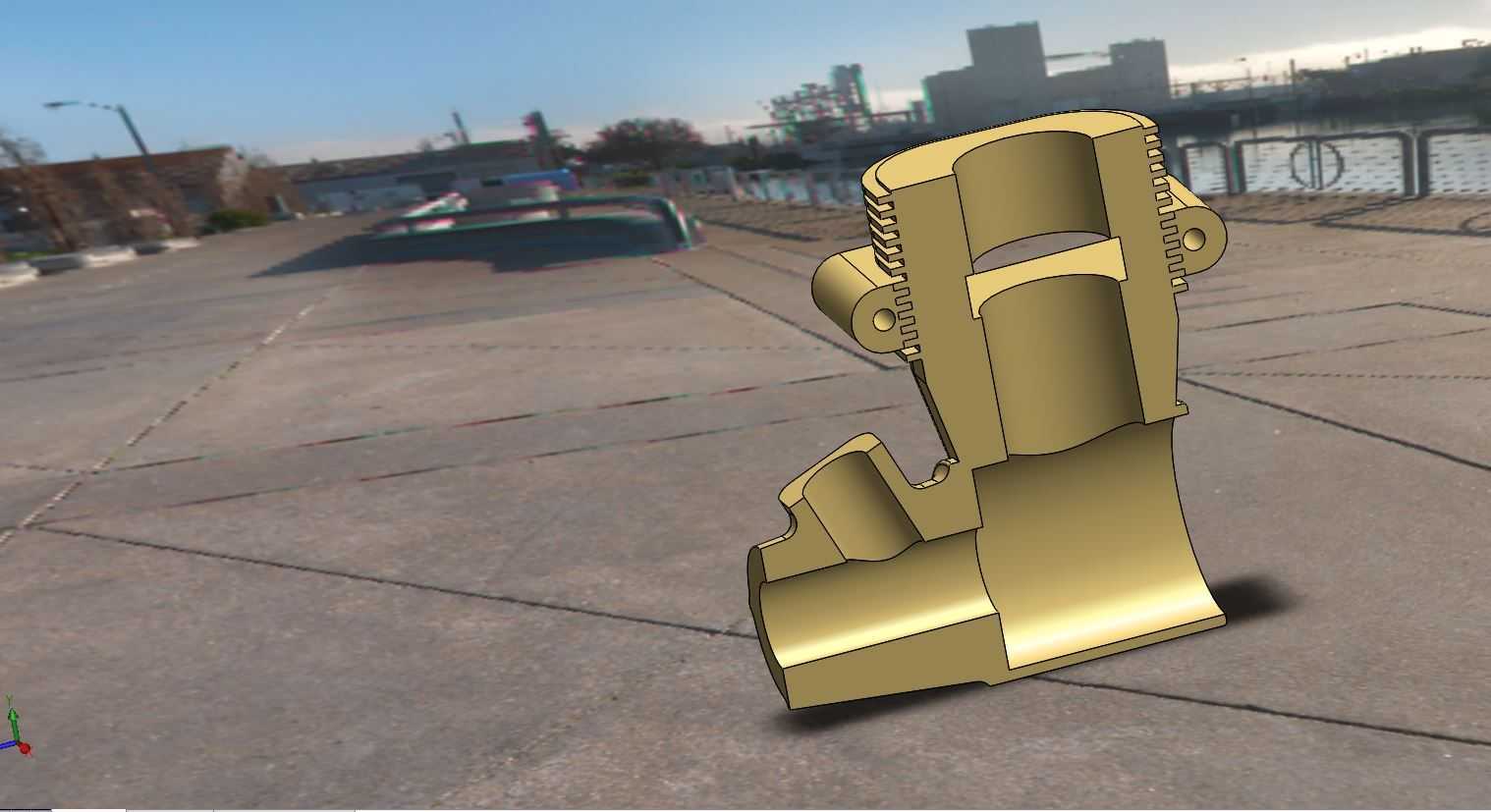

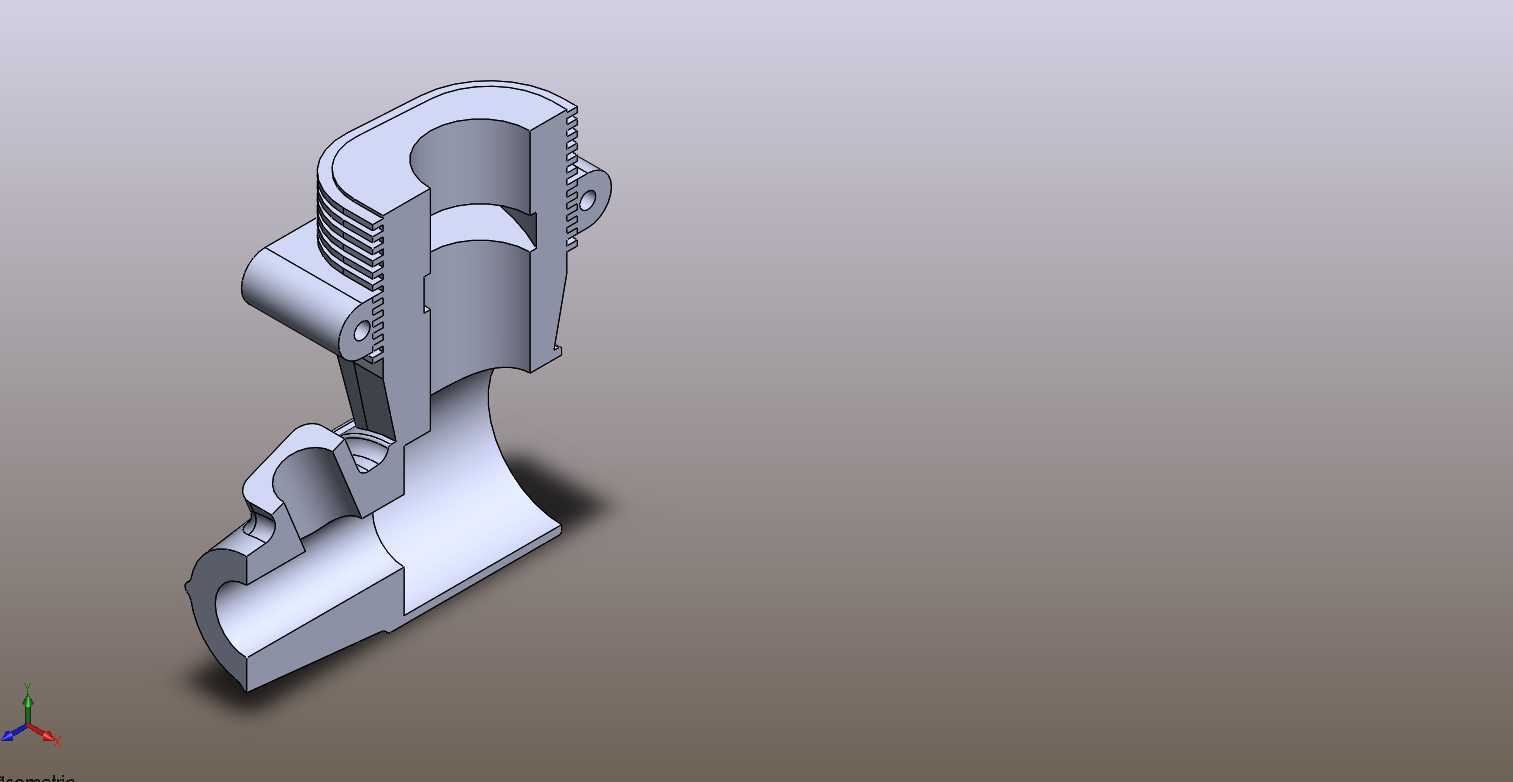

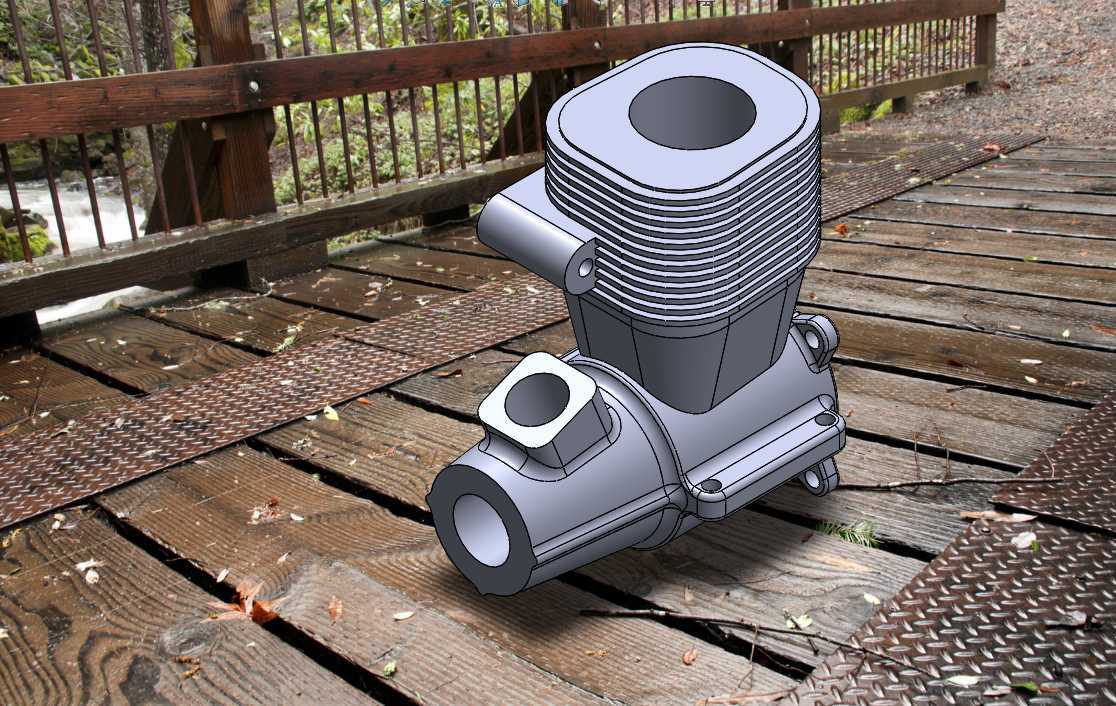

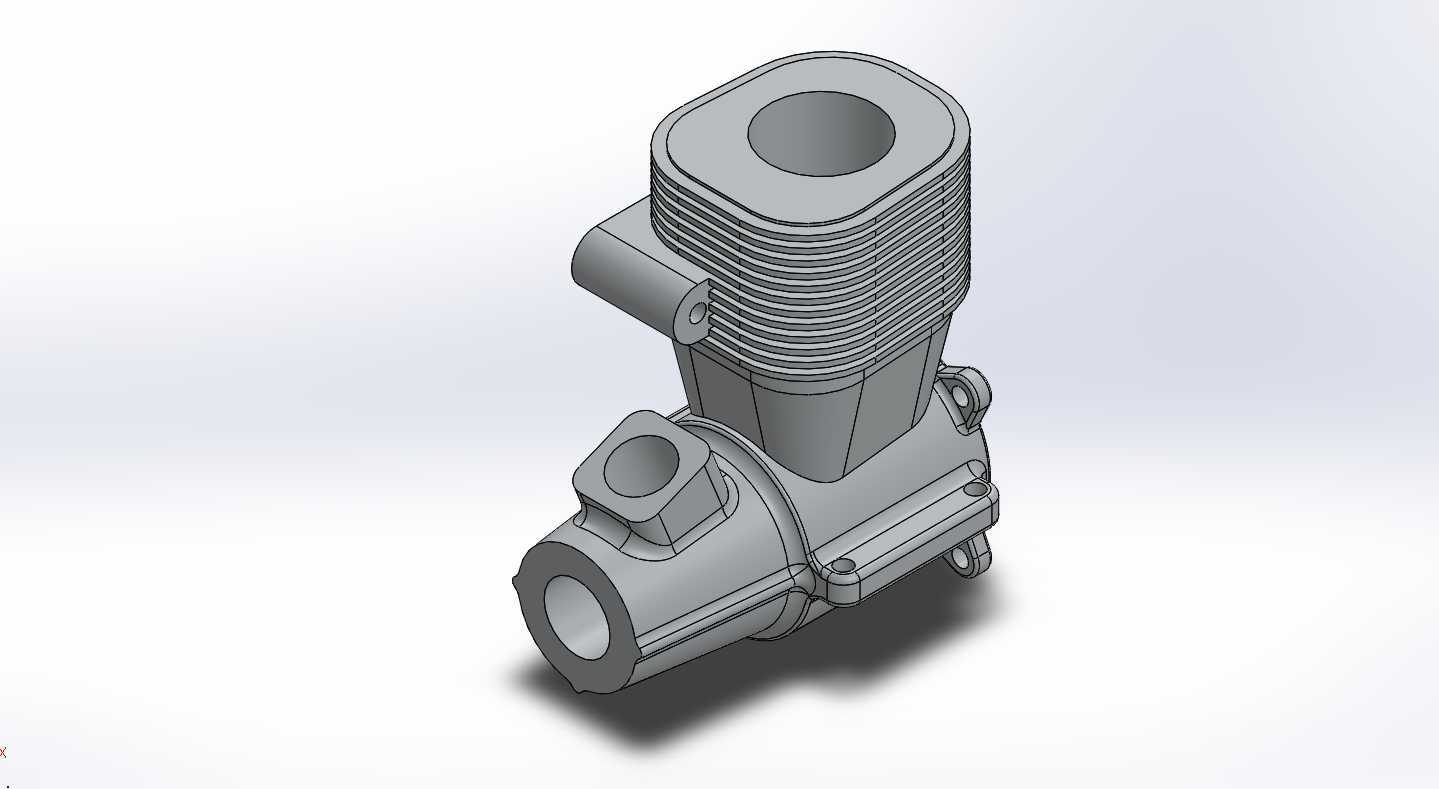

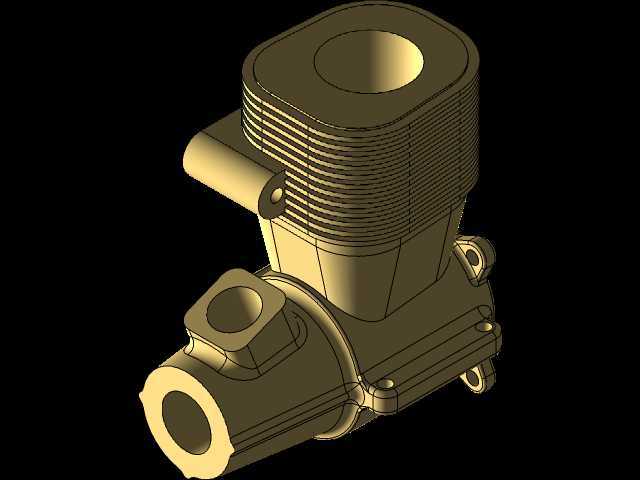

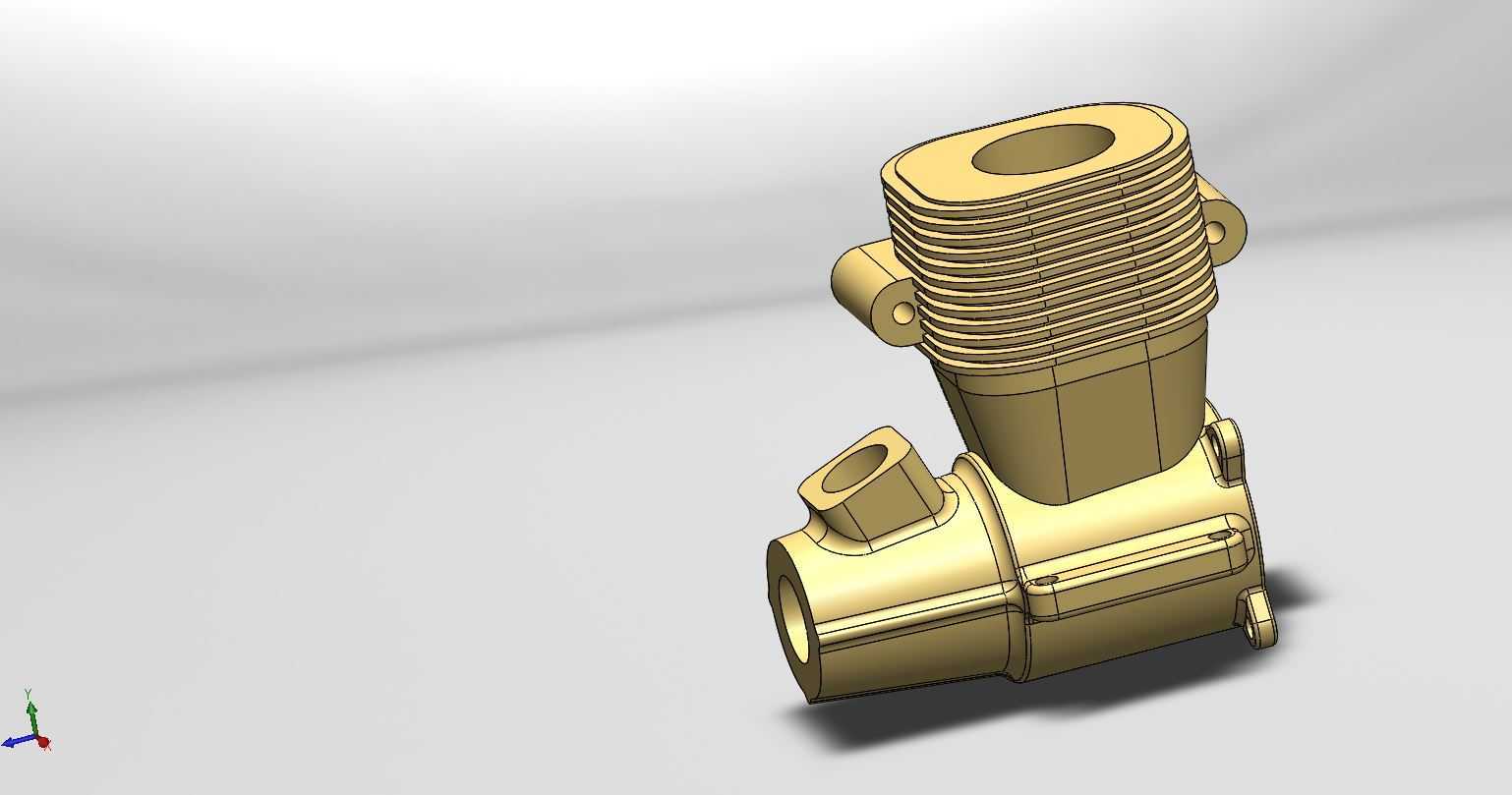

　　从结构设计来看，整机采用立式单缸布局，上部为带散热鳍片的气缸组件，散热鳍片采用等间距环形排布，在不额外增加风冷导流结构的前提下，最大化气缸外壁与空气的接触面积，适配硝基燃料燃烧时的较高工作温度，保证持续高负荷运转下的散热效率，避免气缸过热导致的燃料提前爆震、密封件老化加速等问题。气缸顶部为一体化铸造的进气安装座，预留了圆形进气通道接口，可直接匹配对应口径的化油器组件，接口处设计有定位凸台，能够保证化油器安装后的同轴度，减少进气泄漏风险。

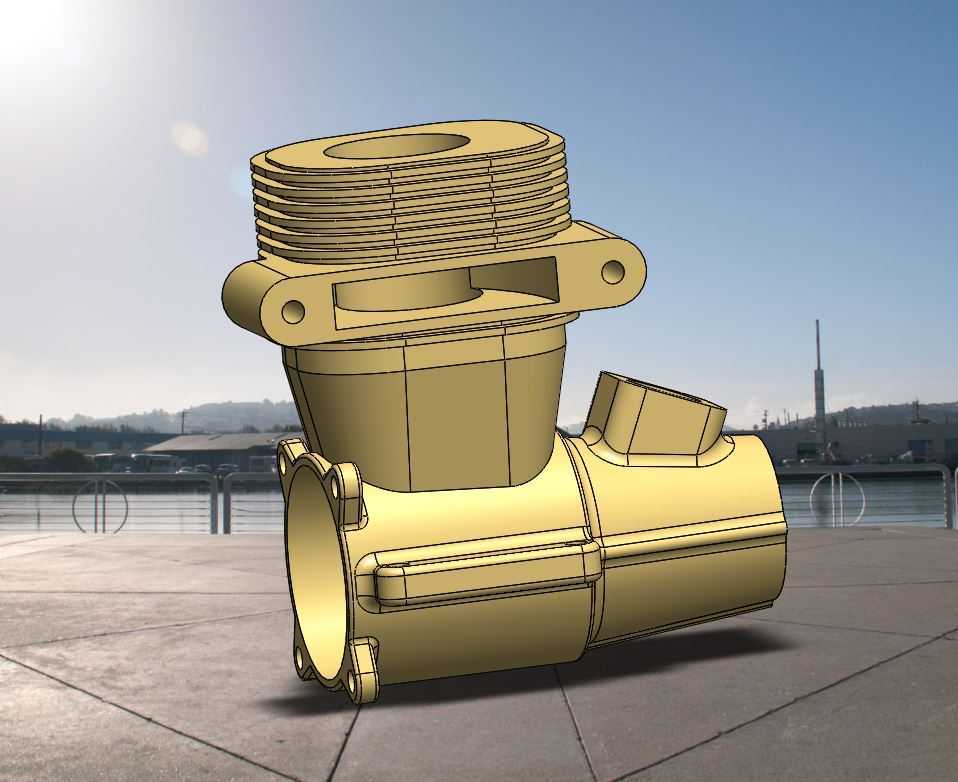

　　曲轴箱部分采用分体式拼接结构，侧面预留了多个安装固定凸耳，凸耳上加工有贯穿的安装孔位，可通过螺栓将整机固定在载具的安装机架上，安装孔位的排布兼顾了不同载具机架的通用安装间距，降低适配改装的难度。曲轴箱前端为动力输出轴端，输出轴采用台阶式轴径设计，可直接匹配离合器组件、传动齿轮等动力传递部件，轴端预留的卡簧槽能够对安装的传动部件进行轴向限位，避免高转速运转下部件窜动脱落。曲轴箱侧部设计有倾斜布置的燃油转接座，内部预留燃油通道，可连接供油管路，将硝基燃料输送至气缸内部的燃烧腔，转接座的倾斜角度经过管路干涉校验，能够避免供油管路与周边的机架、传动部件产生运动干涉。

　　在安装边界设计上，整机的最大外轮廓尺寸经过紧凑化优化，气缸部分的方形圆角外廓不会占用过多横向安装空间，下部曲轴箱的安装凸耳均处于整机外轮廓的投影范围内，安装时不需要在机架上预留额外的避让空间，安装孔的中心距适配主流小型模型载具的动力安装位，可直接替换同规格的其他硝基发动机，不需要对载具机架进行二次打孔加工。整机的重量集中在下部曲轴箱区域，重心位置偏低，安装后能够降低载具的整体重心，提升载具行驶或者飞行过程中的稳定性，减少高转速下的整机振动传递。

　　从功能实现逻辑来看，这款发动机采用压燃式点火结构，适配硝基甲烷混合燃料，工作时通过活塞在气缸内的往复运动完成进气、压缩、做功、排气四个冲程，曲轴组件将活塞的直线往复运动转化为旋转运动对外输出动力。气缸内壁与活塞的配合间隙经过公差匹配，能够保证高温工作状态下的密封性能，同时减少运动摩擦阻力，提升动力输出效率。曲轴箱内部预留了润滑油道空间，可容纳润滑脂对曲轴轴承、连杆活塞销等运动部件进行持续润滑，减少运动部件的磨损，延长整机的使用寿命。

　　在细节结构处理上，所有的外部棱角均做了圆角过渡处理，既能够避免安装调试过程中尖锐棱角划伤操作人员，也能够减少应力集中，提升铸造壳体的结构强度，避免高转速振动下壳体出现开裂问题。各个外接接口的密封面均设计有密封槽，可安装对应规格的密封圈，保证燃油、气体介质的密封性能，避免出现漏油、漏气问题影响发动机正常运转。散热鳍片的厚度从根部到顶端逐渐减薄，既保证了鳍片与气缸本体连接的结构强度，也能够提升散热的效率，快速将气缸内部的热量传导到鳍片表面被流动空气带走。
