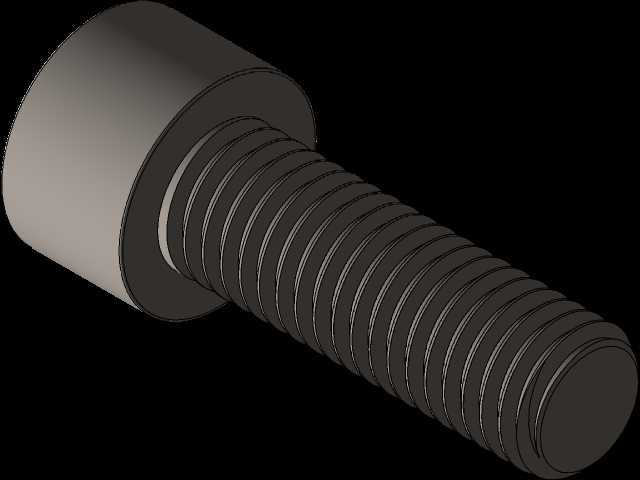

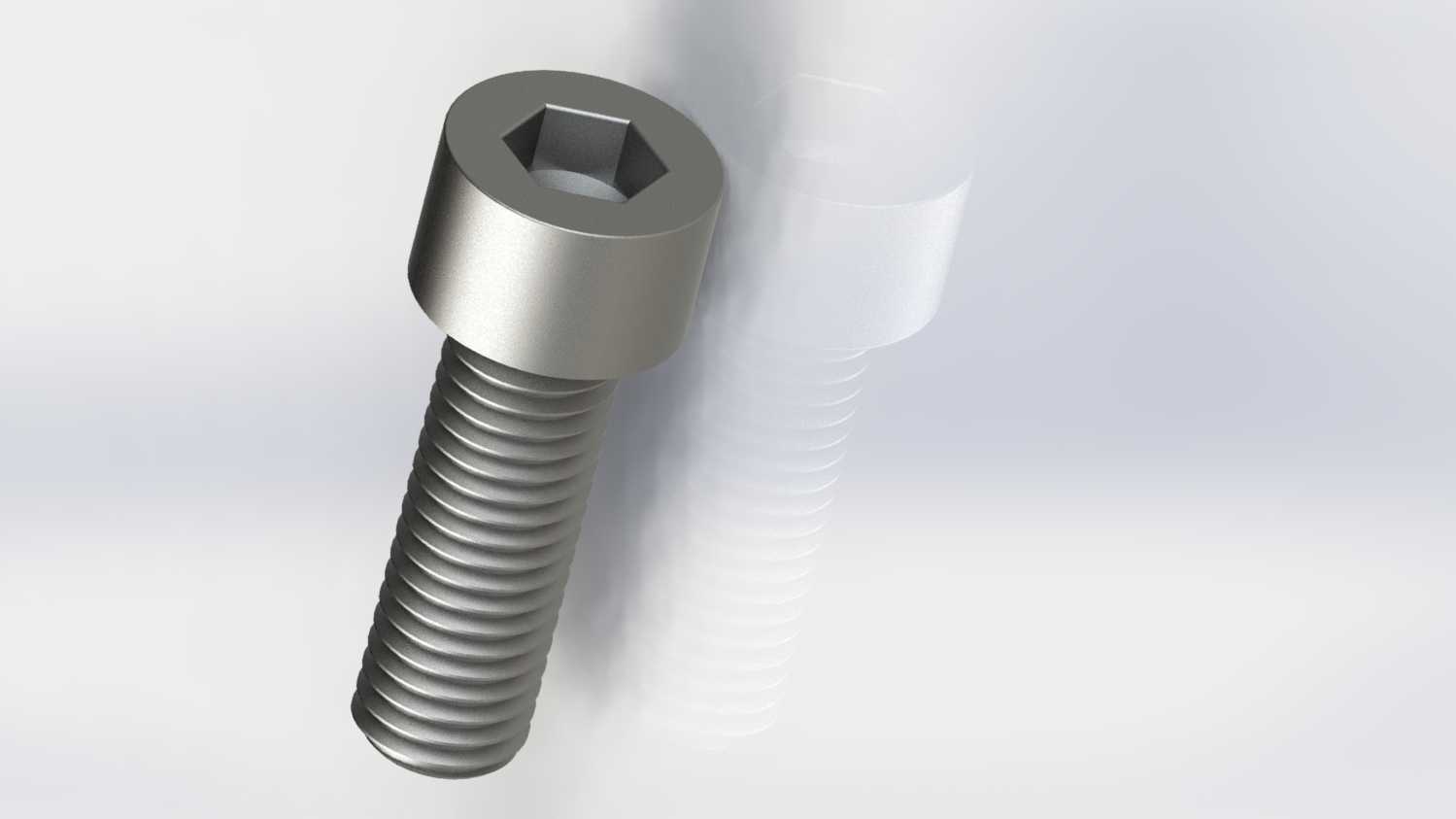

M10×30圆柱头内六角紧固螺钉

　　在各类机械结构的装配环节中，圆柱头内六角螺钉是应用覆盖范围极广的一类紧固连接件，这款M10规格、公称长度30mm的产品，是按照常用紧固件标准设计的典型规格，适配绝大多数中等载荷的装配场景。从实际应用场景来看，这类螺钉常出现在机床钣金护罩的拼接、自动化设备型材框架的组装、工装夹具的模块固定、小型动力装置的壳体合装等工况中，相比十字槽或者一字槽的螺钉，内六角的驱动形式能承受更大的拧紧力矩，不容易出现槽口滑牙的问题，在需要频繁拆装维护的设备部位，这种结构的耐用性优势十分明显。

　　从设计思路层面来说，圆柱头的外形设计兼顾了安装便利性与结构强度，头部的圆柱外圆可以在安装时快速对准预制的沉孔或者安装过孔，不需要额外调整头部的朝向，相比沉头螺钉，圆柱头不需要在被连接件上加工锪平的锥面，降低了被连接件的机加工成本，同时头部的承压面为完整的环形平面，拧紧时对被连接件表面的压强更均匀，不会像沉头螺钉那样容易出现锥面压溃被连接件表层的问题。内六角的驱动孔设置在头部端面中心，驱动时扳手完全嵌入头部内部，不会像外六角螺栓那样需要预留扳手摆动的侧向空间，在安装空间狭窄的设备内部，只需要在螺钉轴向预留内六角扳手的插入空间即可完成拧紧操作，这一特性让它在紧凑结构的设备设计中被优先选用。

　　尺寸与安装边界方面，这款螺钉的公称直径为M10，对应的粗牙螺纹螺距为1.5mm，螺纹段长度覆盖了大部分常用的连接板厚组合，30mm的公称长度指的是从头部承压面到螺钉末端的总长度，在设计安装孔位时，被连接件的过孔直径通常取11mm，保证螺钉可以顺利穿过，若采用沉孔安装，沉孔的直径需要略大于螺钉头部外径，深度要保证螺钉拧紧后头部不高出被连接件表面，避免突出的头部干涉其他运动部件或者影响外观平整度。需要注意的是，这类螺钉的螺纹末端为平端设计，安装时需要在被连接件的对应位置预制螺纹孔，或者配合螺母使用，当配合螺母使用时，需要考虑螺杆伸出螺母的长度预留，通常保留2-3个螺距的伸出量即可保证锁紧可靠性，过长的伸出量会占用额外的设备空间，过短则会降低螺纹啮合的强度。

　　从功能特性来看，这款螺钉的头部高度经过优化，既保证了内六角驱动孔有足够的深度来传递拧紧力矩，避免拧紧时扳手脱出或者孔壁开裂，又不会因为头部过高造成材料浪费。螺纹部分采用标准的普通公制螺纹，牙型角60度，具备良好的自锁性能，在无剧烈振动的工况下不需要额外添加防松元件即可保持紧固状态，若应用在振动幅度较大的设备上，可以配合弹簧垫圈、螺纹胶或者防松螺母使用，进一步提升连接可靠性。螺钉的杆部与头部采用一体化结构，没有焊接或者拼接的部位，整体强度一致性好，能承受稳定的轴向拉力与一定的横向剪切力，在中等载荷的连接场景下，长期使用不会出现头部断裂的问题。

　　在实际选型过程中，结构工程师通常会根据被连接件的总厚度、需要承受的载荷大小、安装空间的限制来确定螺钉的规格，M10×30这个规格属于通用性极强的中间规格，既不会因为规格过小导致紧固强度不足，也不会因为规格过大造成安装空间的浪费，在很多通用设备的备件清单里，这类螺钉都是常备的标准件，替换便利性很高，不需要特殊定制即可快速采购补充。建模过程中，螺纹部分的细节还原要注意牙型的尺寸精度，头部内六角的对边尺寸、深度要符合标准公差要求，头部与杆部的过渡圆角要做合理处理，避免应力集中，这些细节的准确还原能让三维模型直接用于虚拟装配验证，检查安装过程中是否存在干涉，提前发现孔位设计、空间预留的问题，减少实际加工装配阶段的出错概率。
