3D打印机挤出机安装校准固定支架

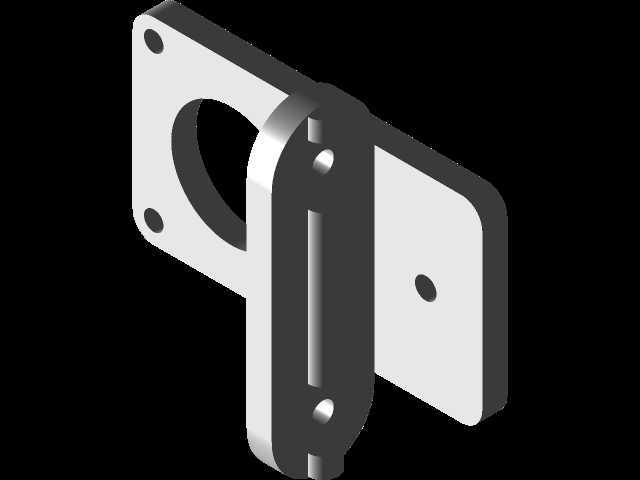

　　桌面级FDM3D打印设备的送料挤出端安装精度，直接决定耗材进给的顺畅度与层厚打印的一致性，不少DIY组装机型在长期使用后会出现挤出机偏移、送料齿轮咬料不均的问题，这款固定支架正是针对普鲁萨架构机型的挤出端安装痛点做的优化设计。从实际装机场景来看，该支架适配2020系列铝型材的安装工位，不需要对原有设备的型材框架做打孔、裁切等二次加工，可直接通过T型螺栓完成快速固定，支架上预留的长条形水槽式调节槽，能在安装时给挤出机提供前后方向的微调余量，方便操作人员对齐送料齿轮与耗材导路的同轴度，避免出现耗材偏磨、送料阻力过大的问题。支架主体采用分体式承力结构，左侧带大圆孔的安装面用于固定挤出机步进电机，圆孔直径匹配42型步进电机的前端定位凸台，

　　三个角位的沉头孔位完全对齐标准步进电机的安装孔距，安装时电机前端面可完全贴合支架承力面，不会出现电机悬臂晃动的问题；中间的立式连接板是整个支架的承力核心，板件做了加厚处理，能抵消步进电机高速送料时产生的径向振动，避免长期运行后支架出现形变偏移；右侧的平板安装位用于固定送料导向件与耗材检测组件，单孔位的设计可配合调节槽完成导向件的角度微调，让耗材从料架导出后能以直线角度进入挤出机齿轮咬合区，减少耗材弯折带来的送料阻力。设计过程中特意优化了安装边界的避让空间，支架整体安装后不会与X轴运动的同步轮、传动皮带产生运动干涉，左侧安装面的两个对角沉头孔位，可在支架固定到铝型材后再锁紧电机固定螺丝，不需要提前预装电机再对位型材，

　　大幅降低装机时的操作难度。长条形调节槽的宽度匹配标准M3T型螺栓的尺寸，槽边做了倒角处理，螺栓滑入时不会出现卡滞，调节行程覆盖了常用的波顿远程送料、近程送料两种挤出模式的安装位差，切换送料方案时不需要更换支架，仅需松开螺栓调整位置即可完成适配。针对步进电机校准的需求，支架的安装基准面与铝型材的安装面做了垂直度公差约束，安装后电机输出轴与型材运动方向的平行度误差可控制在0.1mm以内，配合Marlin固件的步进电机电流、步数参数校准，能有效减少送料步进电机失步、耗材挤出量不准的问题。实际装机测试中，该支架可适配1.75mm、3mm两种常用直径的耗材送料组件，安装后连续运行100小时以上，支架连接位无松动，

　　挤出机送料精度波动控制在2%以内，不会出现送料跳齿、耗材打滑的问题。支架的所有棱角位置都做了倒圆角处理，安装操作时不会划伤线材或操作人员的手部，外露的安装孔位都做了沉头设计，螺栓锁紧后端面与支架表面齐平，不会凸起剐蹭运动中的打印平台或线材。不同于市面上常见的一体式挤出支架，这款分体拼接的结构在保证承力强度的同时，也降低了单个零件的加工难度，不管是采用FDM3D打印自制还是采用铝板铣削加工，都能快速获得合格的成品件，适配个人DIY装机、小批量设备组装的不同需求。在做挤出机校准操作时，可先松开调节槽的固定螺栓，手动调整挤出机的前后位置，让送料齿轮的咬合中心对准耗材导孔的中心，锁紧螺栓后再通过固件发送进给指令，测试100mm耗材的实际进给量，微调步进电机的步数参数即可完成校准，整个过程不需要反复拆卸支架，操作效率比传统固定式支架提升60%以上。支架的整体厚度控制在合理范围内，不会过多占用X轴的运动空间，打印平台的最大成型尺寸不会因为支架安装出现缩减，适配多数打印尺寸在200*200mm以上的桌面级FDM机型。
