Arduino2560适配斜坡1.4安装固定支架

　　在桌面级FDM3D打印机的电控系统改造与组装场景中，主控板与驱动板的安装固定一直是影响整机布线规整度、后期维护效率的核心细节，这款适配Arduino2560控制板与斜坡1.4驱动板的专用安装支架，正是针对这类电控集成需求开发的结构件。从实际装机的使用场景来看，不少DIY玩家或小型设备改装者在搭建3D打印机电控部分时，常采用扎带捆绑、通用角码临时固定的方式处理主控与驱动板，不仅容易出现板件受力不均导致的焊点虚接、接口对位偏差，还会给后续的步进驱动调整、接线端子插拔维护带来阻碍，这款支架的设计首先解决的就是两块核心电控板的定位基准问题，让Arduino2560与斜坡1.4的相对位置保持固定，避免设备运行过程中因机架振动带来的板件移位、接线松脱问题。

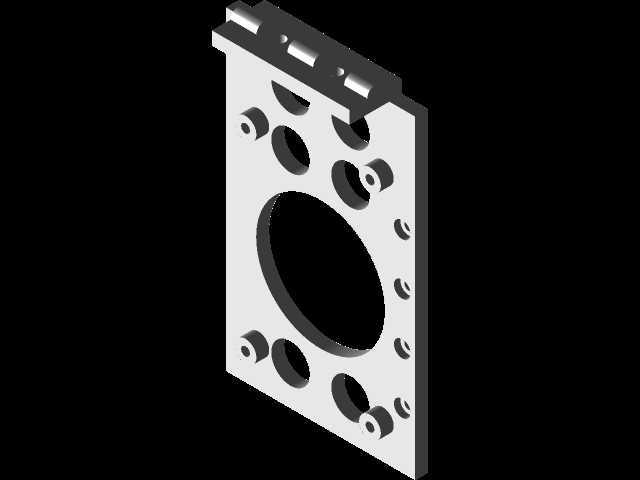

　　从功能特性上看，支架主体采用一体式承载结构，预留了与Arduino2560板载安装孔完全对位的固定柱位，同时匹配斜坡1.4驱动板的安装孔距做了下沉式承载台阶，两块板安装后不会出现相互挤压、元件干涉的情况。除了核心的两块板安装位，支架上额外加工的多组扩展孔位是设计上的实用亮点，这些孔位的孔径与孔距完全适配常规挤出机的步进电机驱动扩展模块、辅助调平传感器、辅助功能板的安装尺寸，使用者不需要额外打孔或者加装转接件，就能直接在支架上拓展加装双挤出机驱动、自动调平模块、断料检测模块等附加组件，大幅提升了电控安装部分的集成度。

　　设计思路上，这款支架没有采用冗余的全包覆结构，而是在保证承载强度的前提下做了多处镂空减重处理，一方面减少了3D打印制作时的材料消耗与打印时长，另一方面镂空结构能给工作中的主控板、驱动板留出足够的空气流通空间，避免板载稳压芯片、驱动芯片工作时的热量堆积，降低高温导致的电控系统运行不稳定概率。支架的安装边界做了适配通用2020铝型材机架的固定孔位设计，孔位采用长圆孔形式，允许安装时在水平方向做±3mm的位置微调，方便使用者根据整机的布线走向调整支架的固定位置，避让机架上的同步带、走线槽、电源模块等其他部件。

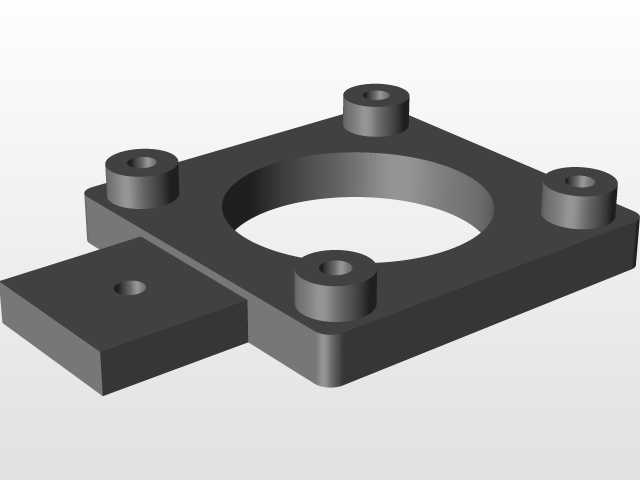

　　从安装尺寸的适配细节来看，支架的承载面与安装固定脚之间预留了12mm的间隙，这个间隙刚好可以容纳板件背面突出的焊针、接线端子，不会出现安装后板件背面顶到铝型材表面、造成短路或者元件磨损的问题。固定柱的高度设计为5mm，采用M3螺丝的标准安装孔径，螺丝锁紧后柱顶不会突出到板件元件面以上，避免与板上的电容、接口元件产生干涉。扩展孔位的排布沿着支架的侧边均匀分布，每个孔位之间的间距保持10mm的标准模数，和市面上主流的3D打印机扩展模块的安装孔距完全匹配，不需要额外测量对位就能直接加装。

　　在实际装机使用中，这款支架可以直接固定在3D打印机机架的侧梁或者底部横梁位置，将主控与驱动板集中安装后，所有的步进电机接线、热敏电阻接线、加热棒接线都可以顺着支架侧边的走线缺口梳理到同一侧，大幅减少飞线杂乱的问题，后期排查线路故障、更换驱动模块时，只需要在支架位置操作即可，不需要拆动其他机身部件。针对多挤出机改装的场景，支架上预留的扩展孔位可以直接固定额外的步进驱动扩展板，不需要额外制作转接支架，让双挤出机甚至多挤出机的电控改装难度大幅降低。同时支架的边角位置都做了R2的圆角处理，没有尖锐的毛刺棱角，安装操作时不会划伤线材或者操作人员的手部，细节处理符合装机操作的实际安全需求。
