3D打印机机械止动式跳动限位传感结构

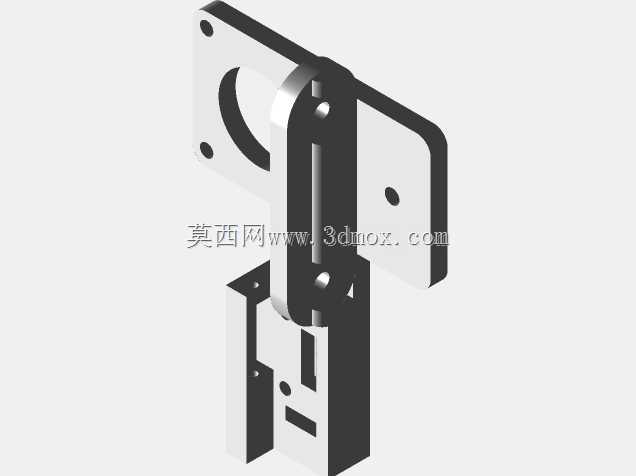

在桌面级FDM3D打印设备的运动轴限位场景里，光学限位传感器常因打印过程中飘散的耗材粉尘、环境浮尘附着在收发端镜面，出现触发阈值偏移、误触发甚至无信号的问题，不少设备运维人员都遇到过打印中途轴件撞坏喷嘴、打印件移位报废的情况，这款机械止动式跳动传感结构就是针对这类痛点设计的纯机械触发限位部件。从结构设计逻辑来看，整个部件摒弃了光学收发元件，完全依靠金属弹片的机械形变完成触发信号输出，触发端采用带圆弧过渡的跳动式摆臂结构，当运动轴的触发块接触摆臂时，摆臂会绕固定销轴产生定角度转动，到达预设触发位置时内部触点快速跳变完成信号通断，这种跳变结构能避免触点缓慢接触时产生的电弧烧蚀问题，大幅延长触点的电气使用寿命。安装适配层面，部件的两个安装法兰面都预留了标准沉头安装孔，孔位间距匹配RAMPS1.4控制板配套的常规安装座尺寸，安装时不需要额外定制转接件，直接用M3沉头螺丝就能固定在型材框架的对应位置，触发摆臂的伸出长度预留了2mm的调节余量，安装时可以根据轴件的实际运动行程微调安装位置，不需要反复打磨或者垫高调整。从实际使用特性来看，这种纯机械触发的结构对使用环境的容忍度更高，哪怕打印车间有少量耗材粉尘、轻微油污附着，只要摆臂的转动销轴没有被异物卡死，就能稳定完成触发动作，不会像光学传感器那样因为光路遮挡出现误判；触发的反馈力度经过调校，运动轴接触摆臂时的反作用力控制在5N以内，不会对步进电机的传动负载造成额外冲击，也不会因为触发力度过大导致轴件失步。结构的外形边界控制紧凑，整体安装后突出安装面的厚度不到15mm，不会占用打印平台周边过多的安装空间，哪怕是小尺寸的桌面级打印机，也能在X、Y、Z三个轴的末端位置找到合适的安装点位；摆臂的触发面做了耐磨处理，长期反复触发接触也不会出现明显的磨损凹陷，能长期保持触发位置的一致性，减少设备定期校准限位位置的频次。在接线适配方面，结构预留的接线端子位置和常规机械限位开关的引脚定义一致，替换原有光学限位时不需要重新修改控制板的接线定义，直接对应插接就能完成替换，固件端只需要按照常规机械限位的参数设置触发电平即可，不需要额外编写特殊的触发逻辑，对于设备改装、DIY组装的用户来说适配门槛很低。
