适配2020铝型材Marlin固件LCD12864安装支架

　　在桌面级FDM3D打印设备的电控改装场景中，不少玩家会选择开源Marlin固件搭配LCD12864显示屏实现脱机操作、参数实时调整与自定义引导界面显示，但原厂配套的显示屏固定结构往往无法适配2020系列铝型材搭建的框架，要么需要额外打孔破坏型材表面氧化层，要么安装后屏幕角度固定无法适配不同操作高度的使用需求，走线也容易与运动部件产生干涉。这款支架的设计初衷就是解决这类改装痛点，从实际装机的使用逻辑出发，不需要对现有铝型材框架做任何破坏性改动，直接利用型材的T型槽完成固定，适配市面上绝大多数采用2020铝型材作为主体框架的桌面级3D打印设备。

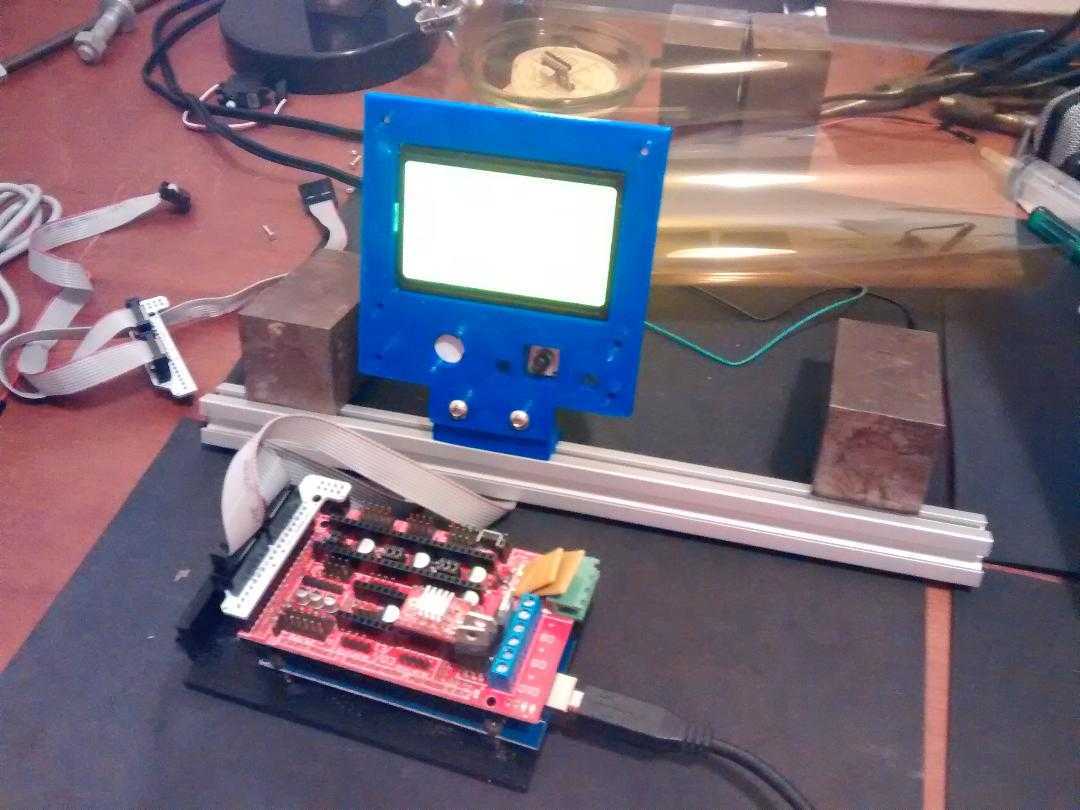

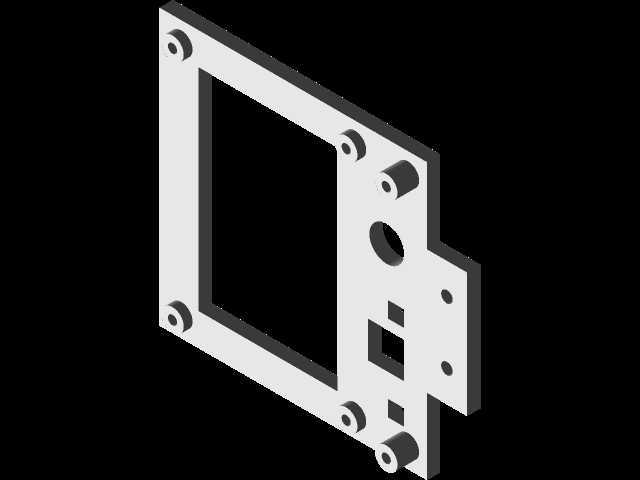

　　从功能特性来看，支架主体采用一体式弯折承托结构，上部预留的安装孔位完全匹配LCD12864屏幕的标准固定孔距，不需要额外加工转接板就能直接将屏幕锁附在支架上，屏幕下方预留的两个圆形开孔分别对应固件调节的旋钮编码器与复位按键位置，安装后按键与旋钮的操作行程完全不受遮挡，操作反馈清晰无卡顿。支架下部的延伸结构专门做了控制板承托位，能够直接放置常见的开源3D打印机主控板，承托位边缘预留了扎带固定孔，可以将主控板与屏幕之间的排线规整固定，避免排线随设备运行振动松脱，也能防止排线垂落碰到运动中的同步带或打印平台造成打印故障。

　　设计过程中优先考虑了安装边界的适配性，支架与2020铝型材的连接位采用嵌入式T型螺母适配槽，安装时只需要将T型螺母滑入型材槽内对准支架安装孔，拧紧紧固螺丝就能完成固定，不需要拆解现有框架结构，单人五分钟内就能完成全部安装操作。支架的屏幕安装面做了15度的仰角倾斜设计，这个角度是经过多轮实际操作验证的，当设备放置在常规75cm高度的工作台面时，操作者站立或坐姿状态下都能清晰看到屏幕显示的打印温度、进度、进给速度等参数，不需要刻意低头或俯身查看，长时间操作调整参数也不会产生颈部疲劳。

　　尺寸设计上严格控制了整体外伸量，支架从铝型材安装面到屏幕前端的总外伸距离不超过80mm，不会过多占用设备周边的操作空间，也不会因为外伸过长导致支架受力产生形变，承托主控板的位置与屏幕背面预留了15mm的走线空间，足够容纳屏幕排线、主控供电线、步进电机接线等多组线缆的排布，空间余量充足不会出现线缆挤压弯折导致的接触不良问题。支架的边角位置全部做了R2的圆角处理，没有尖锐的毛刺棱角，安装调试过程中不会划伤手部或者刮破线缆绝缘层，细节处理完全符合电控安装件的安全要求。

　　实际装机使用时，这款支架能够将屏幕与主控板整合为一个独立的电控模块，后续如果需要对设备进行框架调整或者主控升级，只需要拧下支架与型材连接的两颗螺丝就能将整个电控模块整体拆下，不需要逐一拆解屏幕与主控板的接线，大幅降低设备改装维护的工作量。针对Marlin固件自定义引导屏幕的使用需求，支架安装后屏幕的显示区域完全无遮挡，自定义的开机画面、打印进度条、温度曲线等内容都能完整呈现，不会因为支架边框遮挡显示区域。同时支架的安装位置可以沿着2020铝型材的槽道任意滑动调整，用户可以根据自己的操作习惯将屏幕固定在设备框架的左侧、右侧或者正面位置，适配不同的设备摆放场景与操作习惯，不管是将设备放置在工作台角落还是居中位置，都能调整到最合适的观察操作角度。

　　结构强度方面，支架的受力部位做了加厚处理，屏幕安装位的板材厚度足够支撑LCD12864屏幕的重量，即使长期使用也不会出现支架下垂、屏幕角度偏移的问题，主控板承托位也做了加强筋结构，能够承受主控板加上接线的整体重量，不会因为设备运行过程中的振动产生共振异响，整体结构稳定性完全满足桌面级3D打印设备长期连续运行的使用要求。
