户外防水启停控制电源柜体结构设计

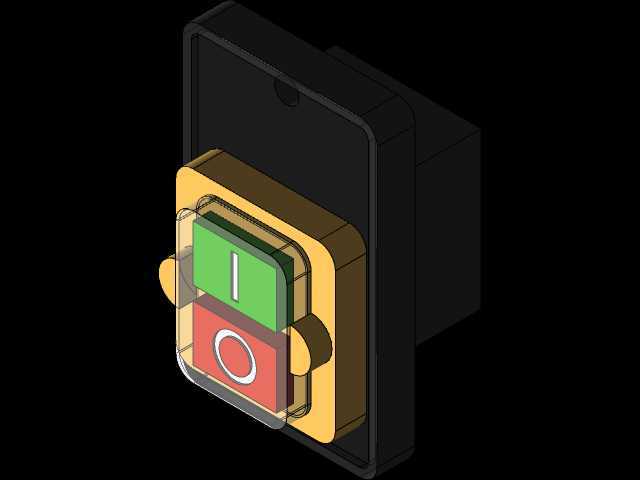

　　这款带防水启停按钮的控制柜体，主要面向户外临水、高湿多尘的作业场景做配电控制使用，常见于码头岸电接驳点、户外施工临时配电区、水上作业平台的供电回路控制环节，区别于常规室内配电柜的结构设计，整个外露操作面做了针对性的防护结构处理，避免飞溅水花、扬尘侵入柜体内部造成电气短路故障。从结构设计逻辑来看，操作端的按钮组件采用下沉式嵌装结构，外围设置凸起的防护挡边，搭配透明的防水翻盖，翻盖与柜体接触面预留了密封胶条的安装槽位，日常非操作状态下翻盖闭合，可达到IP65级别的防护能力，完全适配露天摆放、偶尔遭遇喷淋的使用环境。按钮区域做了明确的功能色彩区分，绿色带竖线标识的为启动按键，红色带环形标识的为停止按键，

　　按键本身采用带自复位结构的工业型按钮，操作行程适中，按压力度符合一线作业人员的操作习惯，避免误触的同时保证操作反馈清晰。柜体本身采用壁挂式安装结构，背部预留了四个挂装固定孔位，可直接通过膨胀螺栓固定在墙面或者设备支架上，安装时操作面距离地面高度建议设置在1.2米到1.5米区间，刚好适配成年人站立操作的舒适高度，不需要弯腰或者抬手过度即可完成启停操作。柜体内部预留了足够的元器件安装空间，可容纳交流接触器、热继电器、接线端子排等常规配电元件，进线口和出线口都设置在柜体下部，搭配防水格兰头做线缆密封处理，避免雨水顺着线缆流入柜体内部。从尺寸边界来看，整个操作端的按钮防护座突出柜体表面的距离控制在60毫米以内，不会因为突出过多造成通行剐蹭，

　　柜体本身的厚度控制在180毫米，壁挂安装后不会过多占用通道空间，适合在空间相对局促的水上作业平台、临时施工点位安装使用。设计过程中特意将操作按钮的防护翻盖做了圆角处理，所有外露的结构棱边都做了R3以上的倒角，避免作业人员操作时被尖锐棱边划伤，翻盖的转轴采用阻尼结构，开启后可以保持在任意角度，不会因为风吹或者震动自行闭合影响操作，闭合时卡扣结构可以提供足够的压紧力，保证密封胶条的压缩量均匀，长期使用也不会出现密封失效的问题。柜体的外壳材质选用冷轧钢板喷塑处理，表面做户外级耐候塑粉喷涂，可抵御紫外线照射、盐雾侵蚀，在沿海或者高湿环境下长期使用也不会出现表层脱落、锈蚀的问题，按钮防护座部分采用工程塑料注塑成型，绝缘性能优异，

　　即使操作人员手部潮湿操作也不会有触电风险。内部的电气安装板采用镀锌钢板制作，元器件安装孔位按照常规低压配电元件的安装尺寸做了预留，现场装配时不需要额外打孔，可直接固定元器件完成接线，大幅缩短现场安装的工时。考虑到户外使用的维护需求，柜体的检修门设置在侧面，采用带防水锁具的铰链结构，日常维护时打开侧门即可完成内部元件的检修、接线调整，不需要拆卸正面的操作按钮组件，降低后期维护的操作难度。整个柜体的额定输出能力适配AC230V/380V供电回路，最大承载电流10A，可直接控制小功率负载的通断，也可以作为中间控制回路驱动更大功率的接触器，拓展控制更大功率的用电设备，适配场景覆盖小型水泵、户外照明回路、小型作业机具的供电控制，在户外临时作业、水上作业场景下可以有效提升配电操作的安全性，减少因为环境因素造成的电气故障概率。
