嵌入式数显定时继电器结构设计

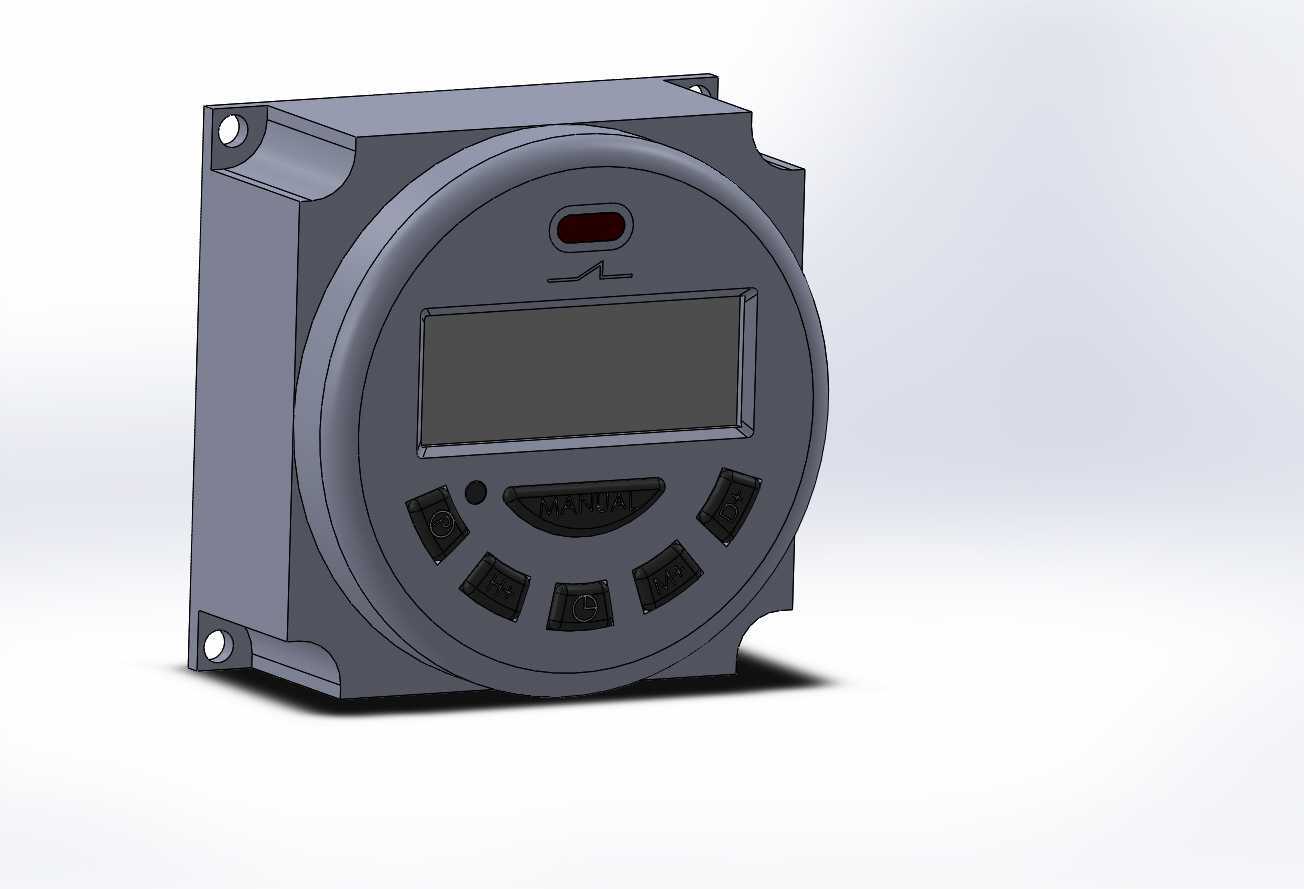

　　这款数显定时控制装置，核心功能是通过预设时间逻辑实现电路通断控制，广泛适配工业控制回路、商用配电场景、民用机电设备的定时启停需求，比如户外照明回路的时段启闭、小型生产设备的定时运行、农用灌溉装置的周期供水控制，都能通过这类器件完成无人值守的时序管控，替代人工手动操作的同时，大幅提升时间控制精度，避免人为操作的延时或疏漏。从结构设计来看，整体采用方形安装基座搭配圆形操作显示面板的组合形式，基座四个角预留了沉头安装孔，适配面板嵌入式安装场景，安装时只需在柜体面板开出对应尺寸的圆形开孔，将装置主体嵌入后通过孔位用螺丝紧固即可，安装边界贴合常规工业柜体的面板厚度，不会出现突出柜体过多或嵌入后松动的问题，安装完成后操作面与柜体面板基本齐平，

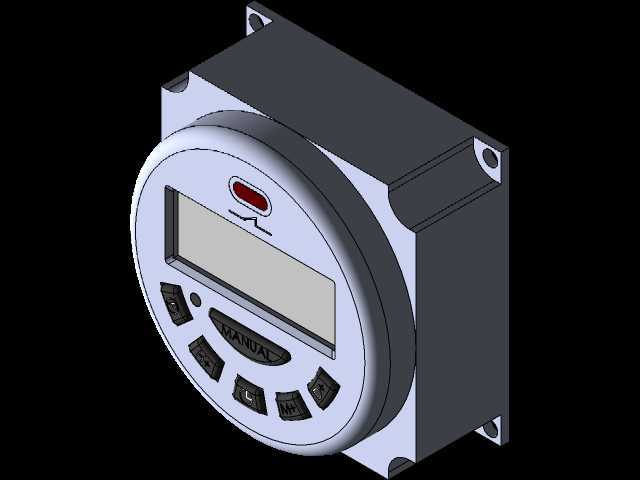

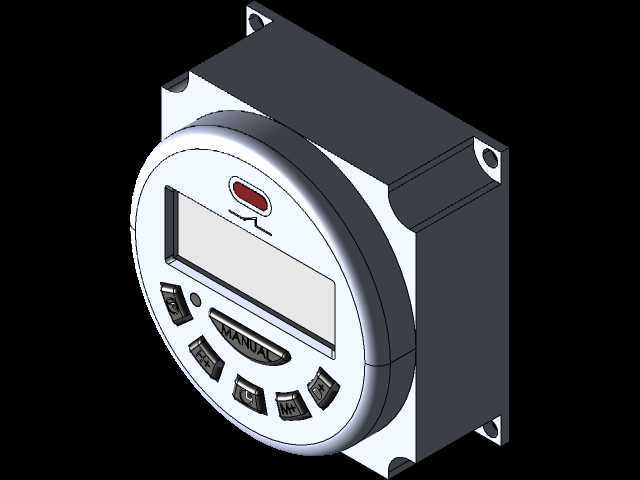

　　既减少外力磕碰损坏的概率，也能保持配电面板的整体整洁度。正面圆形区域的布局完全围绕操作便捷性设计，上方的小型红色指示灯用于输出状态指示，电路导通时指示灯点亮，操作人员无需接入额外检测设备，远距离就能判断当前输出回路的通断状态；中间的长条形数显区域用于显示当前时间、定时参数设置值，显示区域做了内凹防护设计，外沿高出显示屏表面，避免日常擦拭或操作时刮花显示面；下方的功能按键围绕弧形区域排布，按键采用凸起式橡胶材质，单键尺寸适配手指按压范围，按键间距合理，戴薄型劳保手套操作也不会出现误触相邻按键的问题，按键标识采用模内成型工艺，长期按压使用也不会出现标识磨损脱落的情况。装置的壳体采用阻燃工程塑料注塑成型，壳体壁厚均匀，

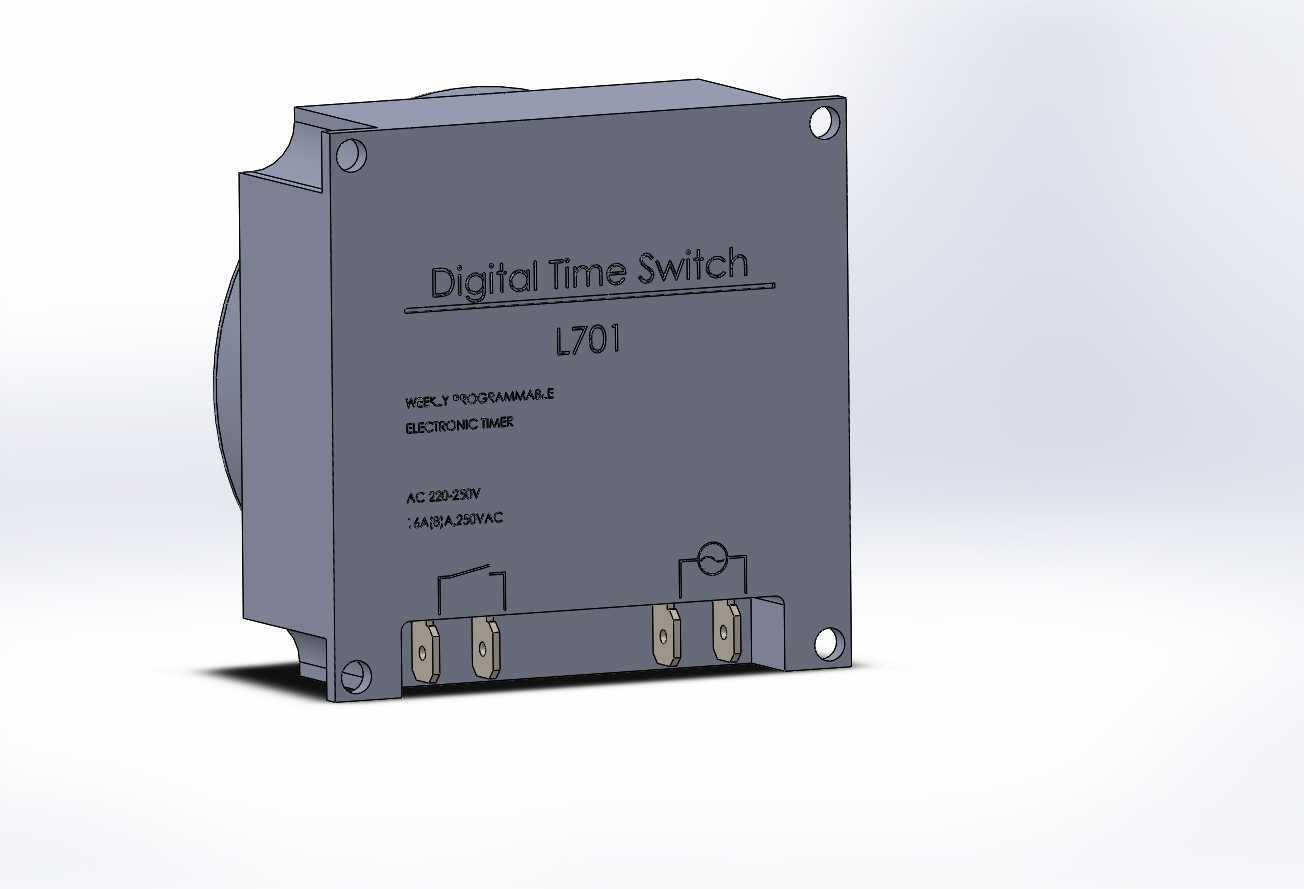

　　既满足电气绝缘的安全要求，也能在工业现场的温湿度环境下保持结构稳定性，不会出现长期使用后壳体变形、接缝开裂的问题；基座与面板的接缝处做了卡扣加密封筋的设计，能阻挡日常环境中的粉尘、飞溅水滴进入壳体内部，适配车间、户外配电箱等多尘、潮湿的安装场景，内部电路板的固定位置预留了足够的电气安全间隙，强电接线端子与弱电控制部分做了物理隔离，避免强电串入弱电回路造成器件损坏。从实际选型适配角度看，这类定时装置的安装尺寸完全兼容市面主流的同规格时控器件安装开孔，老旧设备替换时无需重新改动柜体开孔，直接拆下旧器件装入即可完成替换，大幅降低现场改造的工作量；接线端子采用螺丝压接式设计，适配不同线径的控制线缆，压接后接触可靠，

　　不会出现长期运行后线缆松动脱落的问题。设计过程中充分考虑了现场操作的实际需求，所有参数设置逻辑都贴合一线操作人员的使用习惯，无需复杂的说明书指引就能完成定时时段的设置、手动自动模式的切换，装置内置的掉电记忆模块，在外部供电临时中断后，之前设置的定时参数不会丢失，供电恢复后自动按照原有设定继续运行，避免掉电后需要重新设置参数的麻烦。整体结构没有多余的冗余设计，每一处外形结构都服务于安装、操作、防护的实际需求，没有为了外观花哨增加不必要的异形结构，既降低了注塑生产的模具复杂度，也减少了后期使用过程中易损的突出结构，完全围绕工业场景下可靠、易用、易安装的核心需求完成结构设计。
