组合式热过载保护交流接触器结构

　　在低压配电与工业控制回路的搭建场景里，这类带热继电器的一体式接触器是电机回路保护与控制的核心元件，日常多见于工厂产线的电机控制柜、小型加工设备的电气箱、暖通水泵的控制回路中，承担着回路通断与过载保护的双重作用，不需要额外单独选配适配的热继安装支架，组合式的结构能大幅减少柜内布线的工作量，也能避免单独安装时出现的接插配合公差问题。

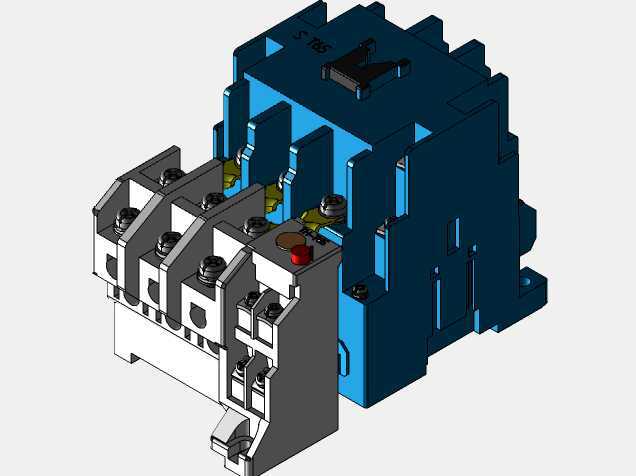

　　从实际使用的功能逻辑来看，上部的S-T65接触器主体负责主回路的带电通断，下部挂载的TH-T65热继电器通过串接在主回路中的双金属片发热形变特性，监测回路的实际工作电流，当电机出现堵转、缺相、长时间过载运行的情况时，热继内部的脱扣机构会触发动作，联动接触器的控制回路切断主电源，避免电机绕组因长时间过流发热出现绝缘老化甚至烧毁的问题，相比单独布置的接触器与热继电器，这种直插式组合的结构不需要额外的连接导线，主回路的电流路径更短，接触电阻更小，大电流工况下的发热损耗也更低。

　　做三维结构设计的时候，首先要考虑两者的安装配合边界，接触器下部的出线端要和热继电器上部的进线端完全对位，接线端子的铜件插合深度要满足6mm以上的电气安全间隙，避免大电流工况下出现接触不良打火的问题；接触器主体的蓝色外壳采用阻燃PA66材质，外壳上的接线端子排布采用三相对称布局，每个端子的紧固螺丝都做了防脱落设计，避免现场接线时螺丝掉落进柜内引发短路隐患；热继电器部分除了主回路的穿线结构，还预留了辅助触点的安装位，可外接运行指示灯或者故障报警回路，侧面设置的手动复位按钮采用红橙双色区分，橙色为复位按键，红色为测试脱扣按键，方便现场运维人员快速排查故障。

　　安装尺寸方面，这类组合元件的背部采用标准35mmDIN导轨卡扣设计，不需要单独打孔固定，可直接卡装在电控柜的标准安装导轨上，整体的宽度控制在110mm以内，高度方向接触器主体加挂热继后的总高度在180mm左右，深度方向从导轨安装面到元件最前端的距离为95mm，设计电控柜布局的时候，元件上下端要预留至少50mm的走线空间，左右侧预留20mm的散热间隙，避免多台元件紧密排布时热量堆积影响热继的电流整定精度。热继电器的电流整定旋钮设置在正面显眼位置，可根据所保护电机的额定电流调整动作阈值，整定范围覆盖该规格接触器适配的功率区间，不需要额外更换不同量程的热继模块。

　　建模过程中要重点还原几个关键结构细节：一是接触器上部的灭弧室凸起结构，每个主回路触点对应独立的灭弧腔，外壳上的格栅结构要做等距排布，保证灭弧气体的顺利导出；二是接线端子的铜件内嵌结构，端子的压线板要做防滑齿纹，保证导线压接后的拉扯力满足电气安装规范要求；三是热继与接触器之间的锁扣结构，安装到位后会有明显的卡扣限位，避免设备运行过程中受震动出现松脱；四是背部的导轨卡扣弹性结构，要预留出卡扣扳动的活动行程，还原实际安装时的拆装操作逻辑。整个模型的装配关系完全按照实物的装配层级搭建，每个零件的配合公差都参考低压电器的行业设计标准，可直接用于电控柜的布局干涉检查、操作培训演示或者电气原理的可视化展示，也能作为低压电器选型时的尺寸参考依据，帮助设计人员提前预判柜内的安装空间是否满足要求，避免现场安装时出现尺寸不匹配的问题。
