实验室用交流测试集成机架设备结构设计

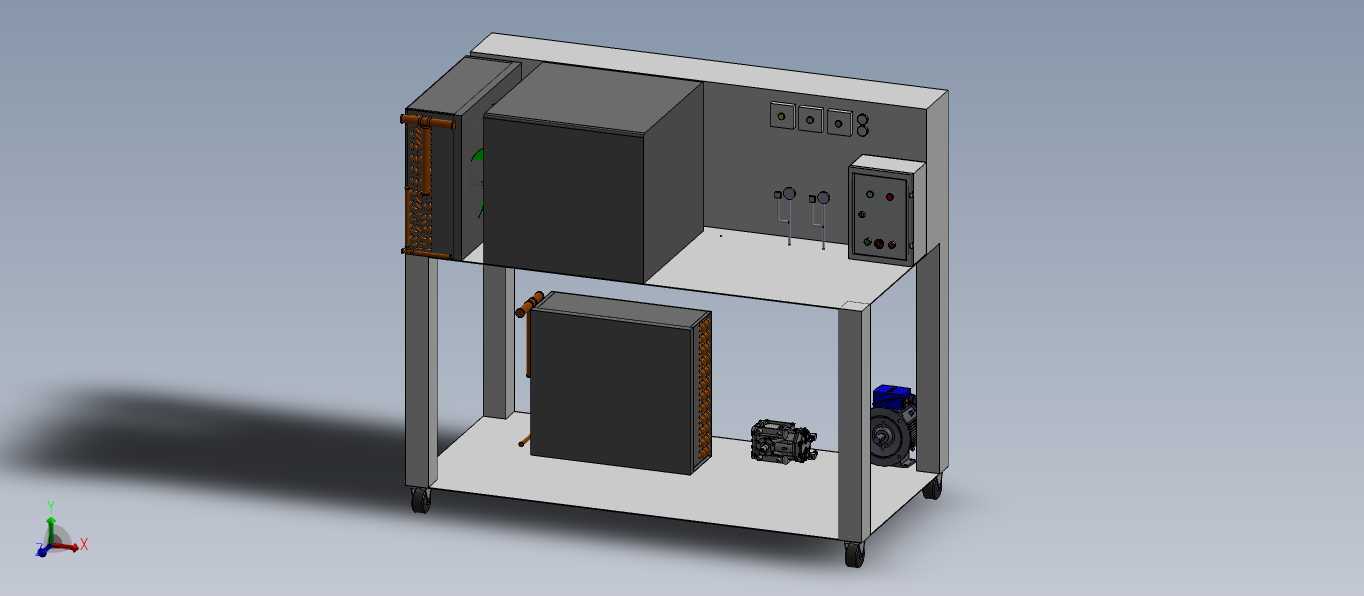

　　这套集成式机架设备主要面向实验室交流相关测试场景搭建，日常承担实验室环境下交流类部件的性能验证、工况模拟测试的载体功能，区别于生产线上的固定式测试工位，设备整体采用可移动双层框架结构，底部配置万向脚轮，可根据实验室场地调整排布位置，适配不同实验项目的场地灵活布置需求，脚轮带锁止结构，就位后可锁定避免测试过程中设备移位影响接线稳定性。

　　从结构布局来看，上层框架采用半围合式柜体设计，预留了电气元件安装位、接线端子排布区以及操作面板安装空间，上层台面做了平整化处理，可临时放置测试用小型仪器、接线工具等物品，台面上预留的穿线孔位可规整梳理上层元件与下层部件的连接线缆，避免线缆杂乱拖拽造成的接触不良风险。上层柜体侧面预留了散热通风间隙，适配长时间通电测试过程中电气元件的散热需求，避免密闭空间内积热导致元件性能漂移。

　　下层框架为开放式置物层，主要放置功率类部件、泵体组件以及配套的执行元件，开放式设计一方面方便测试过程中快速调整部件接线、更换测试样件，另一方面也能为发热功率部件提供充足的自然散热空间，避免热量在密闭空间内累积。上下层之间的支撑立柱采用标准型材拼接，连接位置做了加强角件固定，可承受上下层元件的总重量负载，长期使用不会出现框架变形问题。

　　设计过程中优先考虑了实验室场景的操作便利性，操作面板区域设置在人体站立操作的舒适高度，无需弯腰或抬手即可完成接线、开关操作、参数查看等常规动作，面板上预留的开关、插座、接口位按照常规测试接线流程排布，强电接口与信号接口做了分区设置，避免强电走线对信号测试造成电磁干扰。设备的整体安装边界控制在常规实验室通道可通行的尺寸范围内，宽度适配标准实验室门宽，转运过程中无需拆解即可直接通过常规门洞，减少设备转场的拆装工作量。

　　从功能适配性来看，这套机架可根据不同的交流测试需求灵活更换内部安装的元件，框架上的安装孔位采用通用化排布，兼容常规尺寸的电气元件、功率模块、测试组件的安装固定，无需重新打孔加工即可完成不同测试方案的元件搭载，大幅缩短实验室测试台架的搭建周期。框架的接地端子做了统一预留，所有金属结构件均可可靠接地，满足实验室电气测试的安全规范要求，避免测试过程中出现漏电风险。设备底部的脚轮承重经过匹配计算，可承载满配元件后的总重量，移动过程中不会出现脚轮变形、卡滞问题，锁止结构踩下后可牢牢固定设备位置，即使测试过程中拉扯接线也不会造成设备偏移。

　　在细节设计上，上层柜体的门板采用可拆卸式结构，需要检修内部元件时可快速拆下面板，无需整体拆解框架，日常使用时门板可遮挡内部接线，既保持外观整洁，也能避免人员误触内部带电部件。线缆排布区域预留了扎带固定位，所有接线均可规整固定在框架立柱上，避免线缆垂落剐蹭、被脚轮碾压造成绝缘层破损。下层放置的泵体与阀类组件，安装位置做了减震垫预留，可减少设备运行过程中的振动传递，避免振动传导至上层影响精密测试元件的测量精度。
